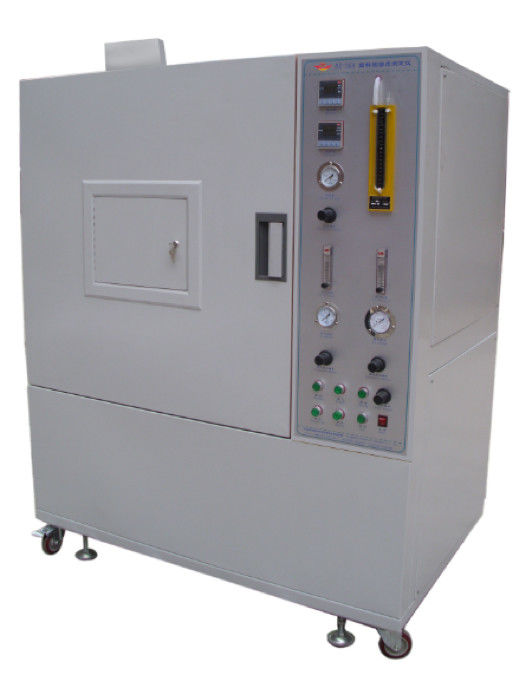

Teste de densidade de fumaça de plástico ISO 5659, câmara de ensaio de densidade de fumaça
Descrição do produto:
O medidor de densidade de fumaça de inflamabilidade de plástico é um novo tipo de medição da densidade de fumaça desenvolvido de acordo com as condições técnicas previstas na norma GB/8323.2-2008 e ISO 5659-2 "Métodos de ensaio para a determinação da densidade de fumaça utilizando o método de câmara única para a produção de cigarros de plástico"O equipamento de ensaio é adequado para determinar a densidade óptica específica da fumaça gerada quando o plástico é queimado, sendo o resultado do ensaio a densidade óptica específica máxima.É utilizado para avaliar o desempenho de fumo dos plásticos em condições especificadas.
Padrões:
GB 8323.2-2008 "Plásticos - Formação de fumaça - Parte 2: Método de ensaio para determinação da densidade de fumaça por método de câmara única"
Norma de ensaio ISO 5659.2-2006 "Plásticos - Formação de fumaça Parte 2: Determinação da densidade óptica pelo método de câmara única".
Composição:
Todo o instrumento consiste numa câmara fechada, num sistema de medição fotométrica, num cone de radiação, num sistema de combustão, num ignição, numa caixa de ensaio, num suporte, num instrumento de medição da temperatura,e um software de ensaio de densidade de fumaçaO circuito é desenvolvido com um microcomputador de um único chip e tem um elevado conteúdo técnico e um desempenho estável.Mas também para a avaliação de outros materiais (como a borracha)É amplamente utilizado pela indústria dos plásticos, por fábricas de materiais sólidos e por unidades de investigação e experimentação.
Parâmetros:
1.1 A porta da frente é equipada com janelas e persianas opacas que bloqueiam o movimento das janelas.
1.2 A parte inferior da caixa quadrada é equipada com uma folha de alumínio que pode rebentar para evitar a sobrepressão.com um comprimento de 405 mm e uma largura de 200 mm e uma área total de 81000 mm2,O dispositivo de regulação da pressão está instalado no interior da caixa (ver figura 2).
1.3 Janela de luz: duas janelas de luz Ø75 mm, para cima e para baixo, with a 9W annular electric heater under the light window to ensure the temperature of the upper surface of the light window (50oC ~ 55oC is appropriate) to reduce the smoke concentration on the surfaceNo mínimo, a janela está no topo da caixa de ensaio.A plataforma óptica é fixada com uma barra de metal de Ø15 mm que pode ligar a plataforma fixa e a caixa de ensaio.
1.4 Tamanho interior: alto 914mmX largura 914mmX profundidade 610mm
1.5 Material: Consiste em três camadas: chapa de aço externa de 1,5 mm de espessura, tinta branca de cozimento eletrostática a alta temperatura, camada média feita de camada de amianto de 60 mm de espessura, camada interna 1.Aço inoxidável USU304 de espessura de 2 mm, pintura preta de cozimento eletrostática a alta temperatura, pode ser facilmente limpa.
1.5 Entrada e saída de ar: A entrada de ar é instalada na parte superior da caixa de ensaio e tem um diâmetro de Φ65 mm. A válvula de solenoide com flange controla o estado fechado e o estado fechado;a saída de ar está instalada na parte inferior da esquerda, com um diâmetro de Φ80 mm. A válvula de solenoide da flange controla o estado fechado e fechado e inclui um ventilador de escape.
Características:
O sistema de medição fotoeléctrica: a partir da fonte de alimentação, tubo fotomultiplier, filme translúcido amplificado, obturador óptico, filtro, folha transparente neutra, lente, sistema óptico, câmara,Fonte de luz, aquecedor de janela de luz.
2.1 Fonte luminosa:
2.1.1 Fonte luminosa: consiste numa lâmpada incandescente de 6,5 V, num transformador para alimentação (entrada 220 V saída 6,5 V) e numa resistência variável.
2.1.2 Instalação: a lâmpada é instalada na caixa escura opaca situada na parte inferior da caixa de ensaio e consiste numa fonte de luz, numa lente convexa, num aquecedor óptico de janela e numa janela óptica.
2.1.3 Adsorvente de janela de luz: A fonte de alimentação AC220V, com fio de resistência de 9 W, é enrolada para garantir que a temperatura da superfície superior da janela de luz (50 oC ~ 55oC) é adequada.
2.1.4 Lentes convexas: O diâmetro é de 51 mm, ajustado e calibrado para formar completamente um anel com um diâmetro de 51 mm e sem qualquer outra luz fora do anel.
2.1.5 Janela óptica: composta por um filme transmissor de luz sem obstrução e uma caixa escura.
2.2 Detector fotoelétrico:
2.2.1 Fotodetector: É constituído por um tubo fotomultiplicador, um filtro de amplificação, um obturador, um filtro, um filtro neutro, uma lente convexa, uma janela óptica, etc.
2.2.2 Tubos fotomultipliantes:
2.2.2.1Parâmetros do tubo fotomultiplier: tensão: DC 1000V, alimentação: entrada 12V, saída 0 ~ -1200V 2mA
2.2.2.2, processamento por sistema fotoelétrico: o detector fotoelétrico é um tubo fotomultiplicador, ligado ao modelo de número A/D, processado por um computador de amplificação de vários estágios.Pode medir continuamente a transmissão da luz da densidade óptica correspondente com o tempo, que é o número de respostas de sensibilidade espectral, semelhantes à resposta do olho nu e a corrente escura é inferior a 0,001uA.A sensibilidade mínima do tubo fotomultiplicador pode ser lida a 100% no caminho óptico 0Foram obtidos.5 filtros neutros e um filtro de amplificação ND-2.
2.2.3. Amplificar o filtro: A transmissão luminosa da ND-2.0 é de 0,95% e a temperatura da fonte de luz A é K=2854.
2.2.4, porta de luz: para o deflector, utilização de 0% de transmissão luminosa corrigida.
2.2.5, filtro: Para compensar o filtro, a densidade óptica de 0,1 ~ 1,0 e 2,0 um total de 11 peças.
2.2.6, filtro neutro: ND-0.5, transmissão de luz 31,7%, A temperatura de cor da fonte de luz K = 2854.
2.2.7, Lente convexa: Um diâmetro de 51 mm permite que o feixe direto seja focado em um ponto pequeno e intenso na placa translúcida entre as caixas de câmera superior e inferior.
2.2.7Calibração do sistema óptico: é utilizado um filtro neutro com uma densidade óptica de 3,0 e um comprimento de onda de 550-650 nm.
2.2.8, janela óptica: consiste num filme transmissor de luz sem obstrução e numa caixa escura.
Parâmetros:
Cone de radiação:
3.1, cone de radiação: composto por elementos de aquecimento com uma potência nominal de 2600W, pode fornecer 10KW/m2 ~ 50KW/m2 intensidade de radiação no centro da superfície da amostra.Quando se mede a irradiação em dois outros locais a 25 mm do centro da amostra, a irradiância nestes dois locais não deve ser inferior a 85% da irradiância no centro da amostra.
3.2 Radiante Cone Heater: É alimentado por uma fonte de alimentação independente. A potência do transformador de isolamento monofásico é de 3000 W. O controlo da temperatura é controlado por um tiristor de ciclo rápido,e a temperatura de controlo pode ser estabilizada a ±2°C.
3.3, medidor de fluxo de calor: gama de medição é de 50kw/m2, recebendo uma área de radiação de área plana de 10 mm de diâmetro, a superfície revestida de preto fosco, utilizando arrefecimento por água.
3.4. Ignição: o bico de ignição é feito de um tubo de cobre de abertura Φ4,0 mm, comprimento da chama, medida de nível é de 30 mm.
Sistema de abastecimento de gás:
4.1, fonte de gás: 95% de pureza, mistura de propano e ar, pressão 170Kpa
4.2, medidor de caudal de propano: 1~100cm3/min
4.3, medidor de fluxo de ar: 5~500cm3/min
Toda a apresentação:
1Resolução da transmissão luminosa: 0,0001%;
2- Faixa de medição: 0-100%; deslocamento automático durante a medição.
3. precisão de medição: ± 3%;
4. a tensão de trabalho: AC200-240V 50 Hz;
5.umidade ambiente: temperatura ambiente -40 °C
6Ambiente de trabalho: quando o instrumento estiver a funcionar, deve evitar-se a luz directa e não deve haver fluxo de ar forçado.

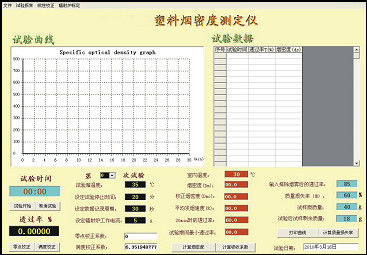

7. Software de medição: baseado na interface operacional Windows XP, estilo LabVIEW.e fornecer manuais de instruções em chinês e inglêsVer figura 3.
