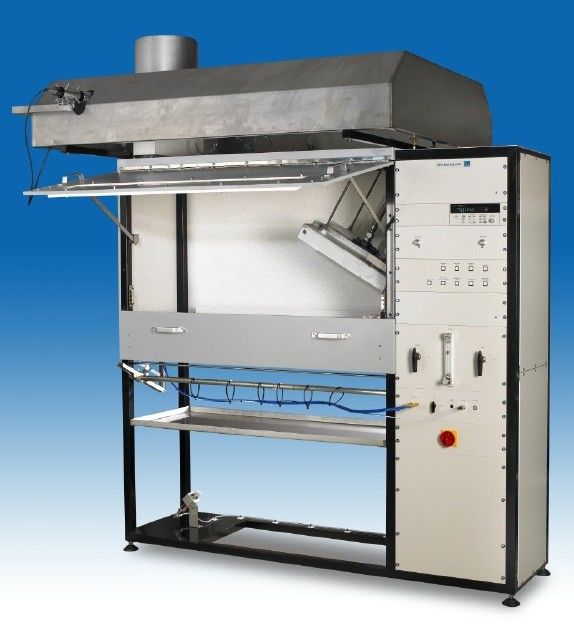

ISO 9239-1 Equipamento de ensaio de materiais de construção / Equipamento de ensaio de incêndio de fluxo de calor radiante de piso
Descrição:
DX8401 is a reaction to fire test apparatus for assessing the wind-opposed burning behaviour and spread of flame of horizontally mounted floorings exposed to a heat flux radiant gradient in a test chamber, quando acesa com chamas piloto.
Padrão:
- GB/T11785-2005
- ISO 9239-1,2
- ASTM E970
- NFPA253
-GBT11785-2005

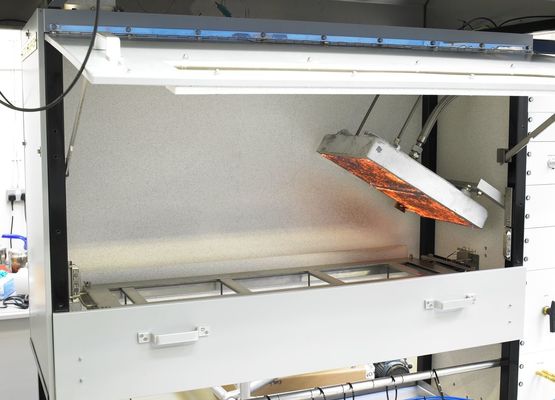

Sala de ensaio:
- placas de silicato de cálcio de espessura (13 ± 1) mm e densidade nominal de 650 kg/m3 a 750 kg/m3.
- vidro à prova de fogo com dimensões de (110 ± 10 mm) x (1100 ± 100) mm.
- revestimentos metálicos exteriores
- porta de acesso inferior para a plataforma da amostra de ensaio
Detentor da amostra:
- aço inoxidável de perfil L resistente ao calor, de espessura (2,0 ± 0,1) mm
- tamanho global (1140 ±10) mm de largura (325 ±10) mm x (22 ±2) mm

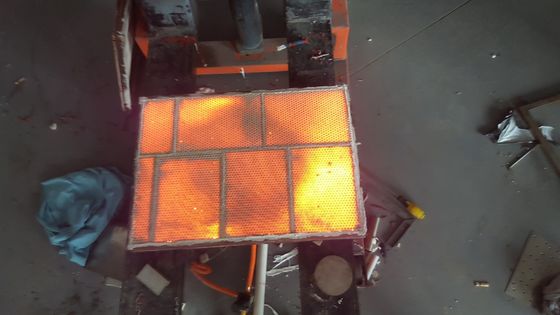

Painel radiante a gás:
- um painel de material refratário poroso fonte de calor radiante
- área (300 ± 10) mm x (450 ± 10) mm
- temperatura máxima de funcionamento até 900 oC
Pilot Burner:
- de diâmetro interno nominal de 6 mm e de diâmetro exterior de 10 mm
- Combustível: propano comercial, com um valor calorífico de aproximadamente 83 MJ/m3
Sistema de escape:
- capacidade de 39 m3/min a (25 oC, 1 bar) a 85 m3/min
-Velocidade do ar na pilha de escape (2,5 ± 0,2) m/s ± 0,1 m/s
Pirômetro de radiação:
- faixa de 480 oC a 530 oC (temperatura corporal a escuro), precisão de ± 50 oC.
- visualização de uma área circular de 250 mm de diâmetro a uma distância de cerca de 1,4 m
- substancialmente constante entre o comprimento de onda 1 um e 9 um
Medidor de fluxo de calor:
- Tipo Schmidt-Boelter sem janela e com um diâmetro de 25 mm.
- faixa de 0 a 15 kW/m2 ± 0,2 kW/m2.
- uma precisão de ± 3% do valor medido.
Parâmetros técnicos:
| Faixa de medição do medidor de fluxo de calor |
(0-15) Kw/m2 |
| Precisão do medidor de fluxo de calor |
± 0,2 kW/m2 |
| Precisão do medidor de fluxo de calor |
< ± 3%; |
| Erro de temperatura do corpo negro |
± 5 oC |
| Taxa de extracção de fumo |
(2,5 ± 0,2) m/s |
| Capacidade de extracção de fumaça |
(39-85) m3/min |
| Tamanho do painel de radiantes refratários porosos |
300 mm * 450 mm e pode suportar temperaturas de até 900 oC |
| Termócopo |
termocouple blindado de aço inoxidável tipo K com diâmetro de 3,2 mm |
| Requisitos de distribuição do fluxo de calor |
a 200 mm: (9,1 ± 0,4) KW/m2 |
| A 400 mm: ((5,0 ± 0,4) KW/m2 |
| A 600 mm: ((2,4 ± 0,2) KW/m2 |
| Gás de combustão |
gás propano (de propriedade do utilizador) |
| Fluxo de gases de combustão |
(0,026 ± 0,002) L/S |
| Combustível |
¢ 10 mm Diâmetro externo ¢ 6 mm diâmetro interno, tubo do queimador no buraco de 35 ¢ 0,7 mm |
| Altura da chama |
60 ~ 120 mm ajustável |
| Sistema de ignição |
ignição electrónica de alta tensão |
| Sistema de escape forte |
A máquina está equipada com um ventilador de escape forte. |
- balança de aço
- queimador piloto
- anemômetro
- pirômetro de radiação
- aparelhos de cronometragem
Sobre a empresa Daxian:
Os equipamentos de ensaio da DAXIAN são amplamente utilizados em vários domínios: instituições científicas, faculdades, instituições de inspecção, peças de automóveis, electrónica, electricidade, LED, fotoelétrica, móvel,Plástico e borracha, telecomunicações, indústria química, aeroespacial, materiais e produtos de construção, fios e cabos, têxteis e tecidos, etc.Todos os equipamentos de ensaio DAXIAN são concebidos de acordo com as normas internacionais de ensaio, tais como ISO, ASTM, DIN, EN, GB, BS, JIS, UL, TAPPI, AATCC, IEC, VDE, CSA,CEN e assim por diante.
