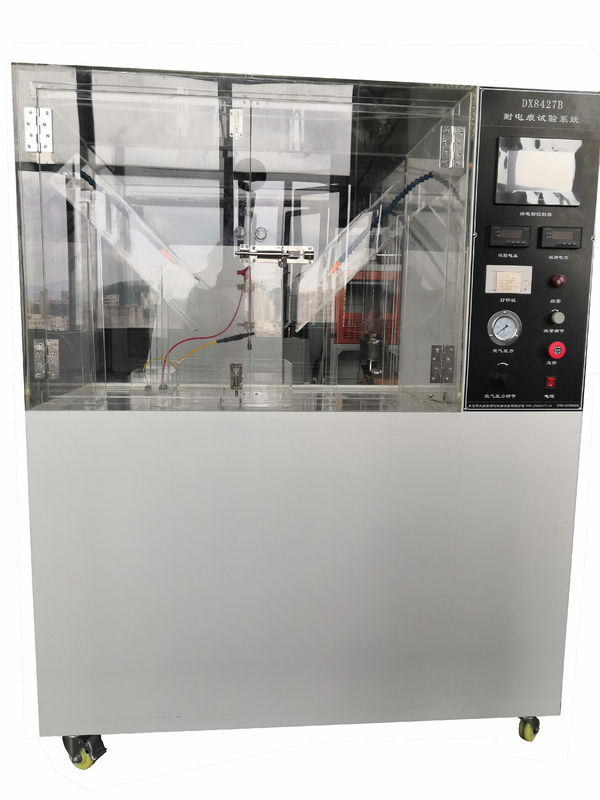

Equipamento de Teste de Resistência para Rastreamento de Cabos e Fios Elétricos Máquina de teste de laboratório

Equipamento de ensaio de resistência de rastreamento de cabos e fios elétricos

Área de aplicação:

Teste a capacidade dos fios e cabos de resistir a danos causados por traços elétricos causados por fugas de superfície em condições sujas.

Padrão

Aparelho de ensaio para o GB/T 3048.7?? 2008, GB14049-2008.

Especificações:

Sprinkler de ensaio:

- três posições, bocal independente de aço inoxidável, buraco do bocal: 16, abertura: 0,5 mm;

Líquido de ensaio:

- 1 L de água com cloreto de sódio (cerca de 0,2%) Surfactante 0, 1% Para- octilfenil polioxileno (distribuição de um frasco)

condutividade do líquido:

- (3000-400) uS/cm, Medidor de condutividade para uso próprio do cliente, medição de medidor de condutividade

Pressão de pulverização:

- regulagem da pressão da bomba de vácuo, regulagem da pressão constante;

Pulso de pulverização:

- ≥ 1m;

Altura de pulverização:

- 600 mm ± 10 mm ajustáveis;

Velocidade de pulverização:

- (3±0,01) m/s;

Fluxo de pulverização:

- (0, 5 ± 0, 1) mm/ min. em 2 segundos

Ciclo de pulverização:

- 30 segundos; 10s de pulverização; 20s intermitentes

Altura da base da amostra:

- 100 mm±5 mm; ângulo: 45

Janela de observação:

- vidro endurecido à prova de explosão, tamanho: 580 mm * 380 mm

Gás de escape de ensaio:

- equipado com sistema de escape automático, velocidade do vento: 0,2 m / s

Tamanho da forma:

- 1120 mm × 650 mm × 1350 mm

Fornecimento de energia de ensaio:

- 220V / 50-60Hz

Voltagem aplicada:

- ensaio de frequência de potência de alta tensão 0 ~ 5 kV ± 5% (continuamente ajustável);

Instrumentos de medição de tensão e corrente:

- precisão ≥ 1.0;Erro de valor medido ≤ ± 3%;
