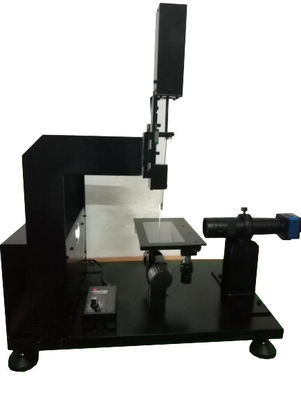

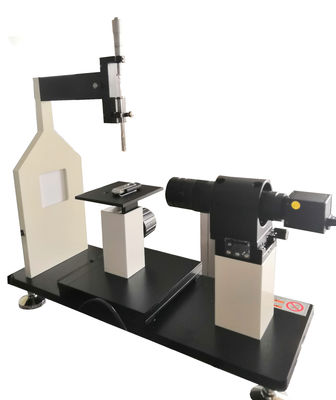

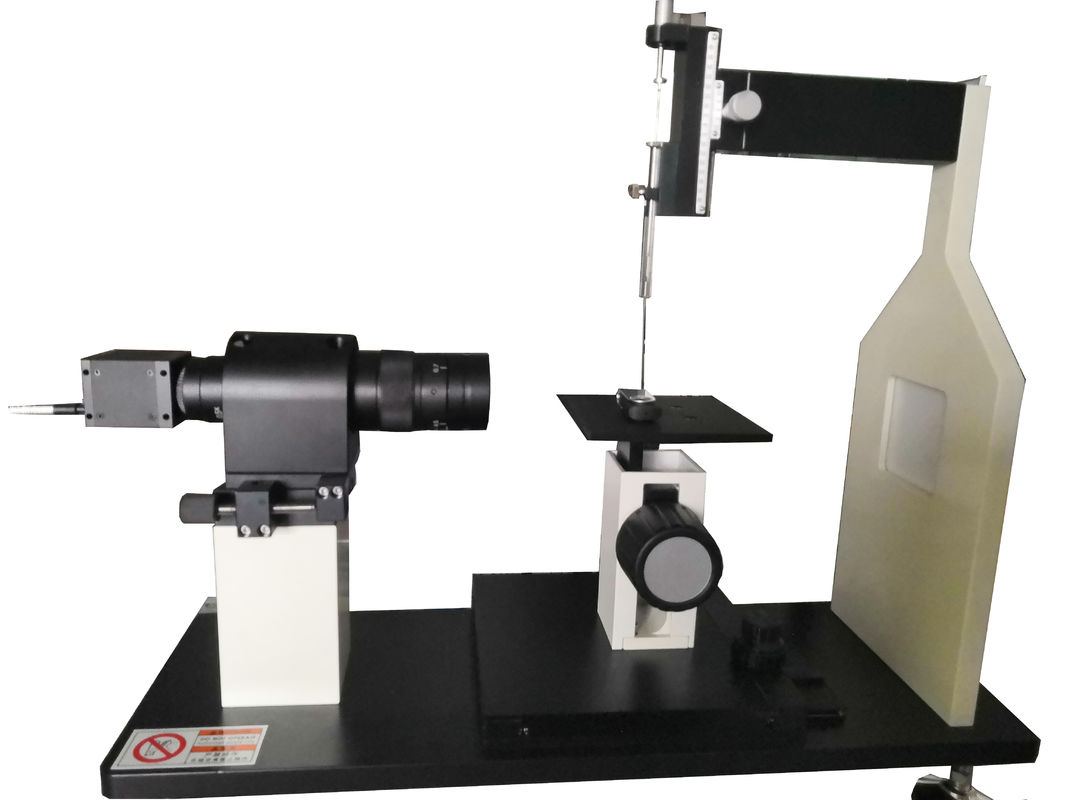

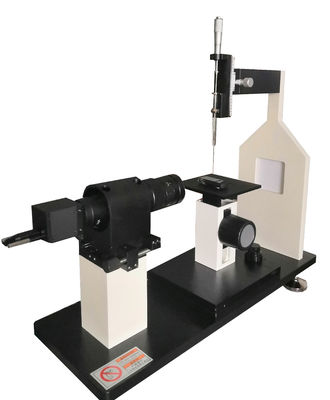

Medida de superfície do Wettability do isolador da borracha de silicone DL/T864-201, equipamento de teste de borracha estático do ângulo de contato
Aplicação:
Esta máquina é um analisador estático básico do ângulo de contato que seja disponível e fácil de operar. Mede o ângulo de contato de um líquido em uma superfície contínua baseada no princípio de análise de imagem ótica. Pode igualmente calcular a energia de superfície de um sólido e de seus valores componentes. É amplamente utilizada na análise do efeito do tratamento de superfície e na limpeza da pulverização, do revestimento, do vidro, da folha de alumínio, de componentes eletrônicos e de indústrias de limpeza.
Padrões:
- DL/T864-201
- IEC 62073, IECTS 62073-2016
Parâmetros principais:
1. Medida do ângulo de contato
1-1. Algoritmo da análise: método do volume alto, método do ângulo, método do anel, método da elipse, método do tangente, método de Y-L
1-2. Funções separadas dos testes e da comparação para o ângulo de contato esquerdo, o ângulo de contato direito e o ângulo de contato médio
1-3. Com funções de superfície hidrofóbicas e outras especiais hidrófilas, super côncavas, convexas, curvadas, super da análise
1-4. Função da análise do ângulo de contato intrínseco irregular e não-axisymmetric
1-5. Os dados de teste podem ser marcados na imagem e salvar com a imagem
1-6. Escala de medição: 0°~180°
1-7. Precisão da medida: ±0.1°
1-8. Um bloco da calibração pode ser comprado separadamente para a calibração da série completa da precisão da medida do ângulo de contato
1-9. Definição da medida: 0.001°
2. Avaliação da energia de superfície
2-1. Modelos da avaliação: Fowkes, Fowkes prolongado, Owens-Wendt, camionete OSS,
Com você método médio do harmônico, método da equação de estado
2-2. A energia de superfície contínua, força de dispersão, força polar, força da ligação do hidrogênio, componente de camionete der Waals,
Componente do ácido de Lewis, componente baixo de Lewis, etc.
2-3. Banco de dados líquido: pré-ajustado 37 tipos da tensão de superfície líquida de uso geral e de seus dados componentes,
Os dados podem diretamente ser importados para a avaliação da energia de superfície
2-4. Os dados líquidos da biblioteca podem ser adicionados, suprimido e alterado por si só
3. Tiro da imagem
3-1. Único tiro, playback contínuo do tiro, da gravação de vídeo e da imagem
3-2. Pode escolher usar a função externo do gancho de cabelo da câmera para disparar automaticamente
4. Sistema ótico da imagem latente
| Câmera |
3 milhão pixéis, frames por segundo da taxa de quadros 36 |
| Lente |
0.7~4.5×continuous zumbido, distância de funcionamento 95mm |
| Escala de focalização |
±12.5mm; precisão de focalização: 0.25mm |
| Bandeja e escala de ajuste da inclinação |
±2° |
| Luminoso |
Fonte luminosa fria do diodo emissor de luz + protegendo a placa, ajuste infinito do brilho |
O software detecta automaticamente a claridade ao ajustar o foco para eliminar a falha humana
5. Sistema do gotejamento
5-1. Método distribuidor: A cabeça diferencial controla o gotejamento do demonstrador
5-2. Precisão deixando cair: ±1μl
6. Tabela da amostra
| Tamanho da tabela |
X100×Y110mm |
| Curso movente |
X86×Y100×Z50mm |
| Modo do movimento |
botão manual para controlar o posicionamento tridimensional do movimento |
7. Parâmetros do anfitrião
| Tamanho |
sobre W550×D180×H520mm |
| Peso |
sobre 15kg |
| Fonte de alimentação |
1∮ AC220V 50HZ |
