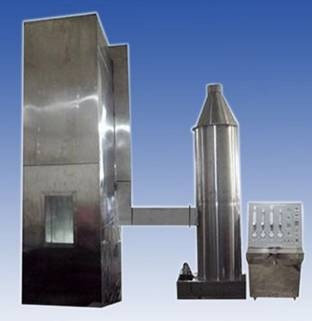

DX8349 Teste de combustão do conjunto de fios e cabos
Área de aplicação:É utilizado para avaliar a capacidade dos fios e cabos em conjunto ou dos cabos ópticos montados verticalmente de inibir a propagação vertical das chamas em condições especificadas,e o processo de utilização deve cooperar com as torres de remoção de poeira de fumaçaToda a máquina é composta por várias partes, tais como uma câmara de ensaio, uma fonte de ar, uma escada de aço, um sistema de purificação de emissões e uma fonte de ignição.
Conforme a norma:de acordo com o GB/T18380.31-2008, IEC60332-3-10-2018 "Teste de combustão de cabos e cabos ópticos em condições de chama, parte 31:Dispositivo de ensaio de propagação vertical de chamas de fios e cabos em conjunto instalados verticalmente" pode satisfazer os requisitos da norma GB/T18380..32-2008/CEI60332-3-21:2000 Ensaio de chama de cabos e cabos ópticos em condições de chama Parte 32: Ensaio de propagação vertical da chama de fios e cabos em conjunto montados verticalmenteAClasse F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Teste de queima por chama de cabos e cabos ópticos em condições de chama Parte 33:Ensaio de propagação vertical da chama de fios e cabos em conjunto montados verticalmente - Classe A", GB/T18380.35-2008/IEC60332-3-24:2000 Ensaio de chama de cabos e cabos ópticos em condições de chama Parte 35: Ensaio de propagação vertical da chama de fios e cabos em conjunto montados verticalmente CategoriaC" GB/T18380.36-2008/IEC60332-3-25:2000 Testes de chama de cabos e cabos ópticos em condições de chama Parte 36: Teste de propagação da chama de fios e cabos em conjunto montados verticalmente CategoriaD"Não.
Parâmetros técnicos:
Câmara de ensaio: o dispositivo experimental deve ser uma câmara autoportante com uma largura de (1000±100) mm, uma profundidade de (2000±100) mm e uma altura de (4000±100) mm.A parede traseira e os dois lados da câmara de ensaio devem ter um coeficiente de transferência de calor de cerca de 0Isolamento térmico K-1, placa de aço inoxidável USU304 de 1,5 mm de espessura, fibra mineral de isolamento de 65 mm de espessura no meio, placa de aço inoxidável USU304 de 1,5 mm de espessura no exterior
2Fonte de ar:
A entrada de ar está equipada com um anemômetro digital de velocidade do ar e a taxa de fluxo de gás do ar é (5000±500) L/min.
Após a conclusão do ensaio: se a amostra continuar a arder durante uma hora após a interrupção do fogo, há um alarme e um dispositivo para interromper a combustão pela chuva.
3Tipo de escada de aço: larga (500±5) mm escada de aço padrão (800±10) mm escada de aço de aço redondo inoxidável USU304
4Dispositivo de purificação de descarga:
A parte superior da câmara de ensaio está equipada com um anemómetro digital para garantir que o caudal do vento seja inferior a 8 M/S, o que não afetará o caudal do ar na câmara de ensaio.
Dispositivo de recolha e lavagem de fumo: aço inoxidável SUS304, diâmetro 800 mm, altura 3500 mm.
Fonte de ignição
1Tipo: A fonte de ignição deve incluir uma ou duas lâmpadas de propano e os seus medidores de caudal e misturadores de venturi.A superfície do fogo deve ser perfurada com 242 placas metálicas planas com um diâmetro de 1.32 mm, a distância do centro desses furos é de 3,2 mm, e eles são escalonados em três linhas, cada linha é 81, 80 e 81, distribuídos em uma faixa de 257 × 4,5 mm tamanho nominal.uma fileira de pequenos buracos são cortados em cada lado do lança-chamasCada blowtorch deve estar equipado com um dispositivo preciso para controlar a taxa de entrada de propano e ar.Podem ser utilizados rotômetros ou medidores de caudal de massa
2. O soprador na fonte de ignição deve ser colocado horizontalmente, a (75±5) mm da superfície frontal da amostra de cabo, (600±5) mm da parte inferior da câmara de ensaio,e simétrico com o eixo da escada de açoO ponto de ignição do sopor deve situar-se no centro entre os dois degraus da escada de aço e a uma distância mínima de 500 mm da extremidade inferior da amostra.
Parâmetros técnicos:
1O tamanho da caixa de ensaio é de 1.000 (W) X 2.000 (D) X 4.000 (H) mm e o centro é preenchido com uma caixa de material de lã mineral.
2O fundo da caixa está a 150 mm da parede frontal e há um espaço de entrada de ar de 800 (W) x 400 (D) mm.
3O espaço de escape superior é de 300 (W) x 1.000 (D) mm.
4. Escadaria de aço inoxidável de largura, tamanho 500 (W) X3.500 (H), 1 peça
5- Escadaria de aço inoxidável padrão tamanho 800 (W) X3.500 (H), 1 peça
6Dispositivos de queima de propano de 2 tiras
7. 2 aparelhos de mistura de gases de venturi
8O manômetro e o dispositivo de válvula de redução de pressão podem ajustar a pressão do propano e do ar para 0,1Mpa.
9. O rotameter ajusta e define o caudal de gás
10A caixa fornece escadas de aço e barrancos, que são convenientes para os utilizadores a detectar no topo
11. Equipado com uma válvula de esfera para fechar manualmente a fonte de ar
12. Configurar automaticamente o tempo de ensaio de combustão e cortar automaticamente a fonte de gás nesse momento
13O termocouple na parede interna da caixa pode exibir a temperatura interna da caixa
14Dimensões da caixa de combustão: 1120 (W) X2195 (D) X5077 (H) mm
15Dimensões da caixa de controlo: 1280 (W) X770 (D) X1200 (H) mm
16Fornecimento de energia: AC 220V, 50/60Hz, 2A
17Fonte de ar: propano, ar (fornecido pelo cliente)
Torre de remoção de poeira de fumo:É utilizado principalmente para gerar gases de combustão no processo experimental, e o gás descarregado após ser processado pela torre de remoção de poeira de fumaça atende aos requisitos de proteção ambiental.
Material: todo o corpo do depurador é feito de material PP, não há componentes metálicos no sistema e tem uma resistência extremamente elevada a ácidos e álcalis e à corrosão;
Camada de líquido circulante: pode ser preenchida com água da torneira, também pode ser preenchida com líquido de lavagem, o efeito do líquido de lavagem é melhor,para evitar a descarga de resíduos na corrosão do fundo da torre de lavagem;
Camada de ar: os gases de escape emitidos no processo de produção ou experimental que precisam de ser tratados, e a camada de ar está ligada à entrada de ar para permitir que os resíduos entrem na camada de ar;
Camada de enchimento: o material de enchimento do esfregão é feito de bolas de buraco médio tipo ouriço-marinho de PP, que têm a forma de um TELLERTT de vários dentes,e há uma janela na superfície da camada de enchimento, que é conveniente para limpar as bolas na camada de enchimento. A função principal da camada de enchimento é dispersar os gases de escape na camada de ar e transformá-los em resíduos dispersos,para que os gases de escape possam ser completamente limpos na camada de pulverização de água;
Camada de pulverização de água: a cabeça do pulverizador na camada de pulverização de água adota uma rotação de 120 graus PP sem obstruir a cabeça do pulverizador, cobrindo 95% da área,e a camada de pulverização de água tem uma janela independente para facilitar a inspeção da condição de funcionamento da cabeça do pulverizador;
Camada anti-nevoeiro: pode filtrar eficazmente as impurezas no ar e, ao mesmo tempo, também pode impedir que os cristais de névoa de água no gás de escape corroam a parede interna do depurador;
Bomba de circulação: A bomba de circulação faz com que o líquido na camada de líquido circulante circule através da cabeça do aspersor para economizar água.
Dimensões: 1500 (W) × 1000 (D) × 3000 (H) mm;
Fonte de alimentação: AC 380V trifásico, 50/60Hz, 10A.
