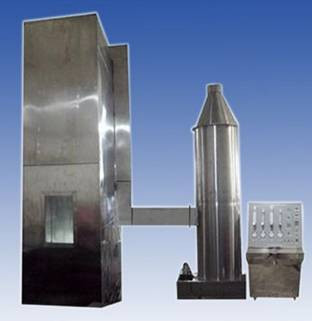

Área de aplicação:É utilizado para avaliar a capacidade dos fios e cabos em conjunto ou dos cabos ópticos montados verticalmente de inibir a propagação vertical das chamas em condições especificadas,e o processo de utilização deve cooperar com as torres de remoção de poeira de fumaçaToda a máquina é constituída por várias partes, tais como uma câmara de ensaio, uma fonte de ar, uma escada de aço, um sistema de purificação de emissões e uma fonte de ignição.
Conforme a norma:de acordo com o GB/T18380.31-2008, IEC60332-3-10-2018 "Teste de combustão de cabos e cabos ópticos em condições de chama, parte 31:Dispositivo de ensaio de propagação vertical de chamas de fios e cabos em conjunto instalados verticalmente" pode satisfazer os requisitos da norma GB/T18380..32-2008/CEI60332-3-21:2000 Ensaio de chama de cabos e cabos ópticos em condições de chama Parte 32: Ensaio de propagação vertical da chama de fios e cabos em conjunto montados verticalmenteAClasse F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Teste de combustão por chama de cabos e cabos ópticos em condições de chama Parte 33:Ensaio de propagação vertical da chama de fios e cabos em conjunto montados verticalmente - Classe A", GB/T18380.35-2008/IEC60332-3-24:2000 Ensaio de chama de cabos e cabos ópticos em condições de chama Parte 35: Ensaio de propagação vertical da chama de fios e cabos em conjunto montados verticalmente CategoriaC" GB/T18380.36-2008/IEC60332-3-25:2000 Testes de chama de cabos e cabos ópticos em condições de chama Parte 36: Teste de propagação da chama de fios e cabos em conjunto montados verticalmente CategoriaD"Não.
Parâmetros técnicos:
- Câmara de ensaio: o dispositivo experimental deve ser uma câmara autoportante com uma largura de (1000±100) mm, uma profundidade de (2000±100) mm e uma altura de (4000±100) mm.A parede traseira e os dois lados da câmara de ensaio devem ter um coeficiente de transferência de calor de cerca de 0Isolamento térmico K-1, placa de aço inoxidável USU304 de 1,5 mm de espessura, fibra mineral de isolamento de 65 mm de espessura no meio, placa de aço inoxidável USU304 de 1,5 mm de espessura no exterior
2Fonte de ar:
A entrada de ar está equipada com um anemômetro digital de velocidade do ar e a taxa de fluxo de gás do ar é (5000±500) L/min.
Após a conclusão do ensaio: se a amostra continuar a arder durante uma hora após a interrupção do fogo, há um alarme e um dispositivo para interromper a combustão pela chuva.
3Tipo de escada de aço: larga (500±5) mm escada de aço padrão (800±10) mm escada de aço de aço redondo inoxidável USU304
4Dispositivo de purificação de descarga:
A parte superior da câmara de ensaio é equipada com um anemómetro digital para garantir que o caudal do vento seja inferior a 8 M/S, o que não afetará o caudal de ar na câmara de ensaio.
Dispositivo de recolha e lavagem de fumo: aço inoxidável SUS304, diâmetro 800 mm, altura 3500 mm.
Fonte de ignição
1Tipo: A fonte de ignição deve incluir uma ou duas lâmpadas de propano e os seus medidores de caudal e misturadores de venturi.A superfície do fogo deve ser perfurada com 242 placas metálicas planas com um diâmetro de 1.32 mm, a distância do centro desses furos é de 3,2 mm, e eles são escalonados em três linhas, cada linha é 81, 80 e 81, distribuídos em uma faixa de 257 × 4,5 mm tamanho nominal.uma fileira de pequenos buracos são cortados em cada lado do lança-chamasCada blowtorch deve estar equipado com um dispositivo preciso para controlar a taxa de entrada de propano e ar.Podem ser utilizados rotômetros ou medidores de caudal de massa
2. O soprador na fonte de ignição deve ser colocado horizontalmente, a (75±5) mm da superfície frontal da amostra de cabo, (600±5) mm da parte inferior da câmara de ensaio,e simétrico com o eixo da escada de açoO ponto de ignição do sopor deve situar-se no centro entre os dois degraus da escada de aço e a uma distância mínima de 500 mm da extremidade inferior da amostra.
