IEC62730-2024 5000hrs Isoladores Teste de ambiente de tensão múltipla Máquina de teste de laboratório

IEC62730-2024,IECIEC62217-2012 Máquina de Teste de Múltiplas Tensões de 5000hrs para Isoladores Poliméricos máquina de teste de laboratório

1. Amostra de teste: Dois isoladores de teste do mesmo projeto com uma distância de escoamento entre 500mm e 800mm,

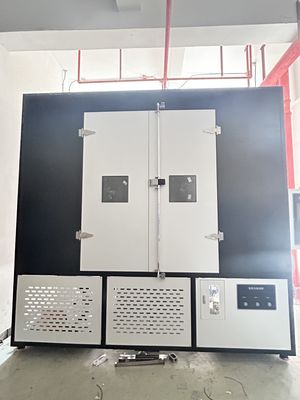

2. Procedimento: Conduzir o teste em uma câmara de teste selada, úmida e resistente à corrosão, com um volume não superior a 20M3. A Figura B1 é um diagrama esquemático desta câmara de teste

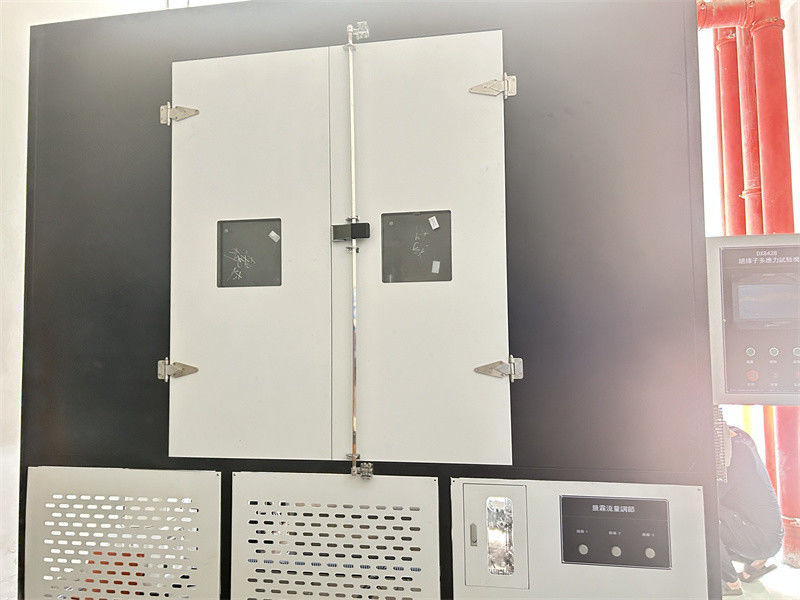

3. Orifícios de observação separados para limpadores e filtros ultravioleta móveis para observar o equipamento no experimento.

4. Condições de teste: Conforme mostrado na Figura B2, vários ciclos de tensão são aplicados ao isolador, que são repetidos por cerca de 5000 horas. Durante o teste de ciclo do equipamento, a amostra de teste deve ser submetida a mudanças de temperatura e condensação.

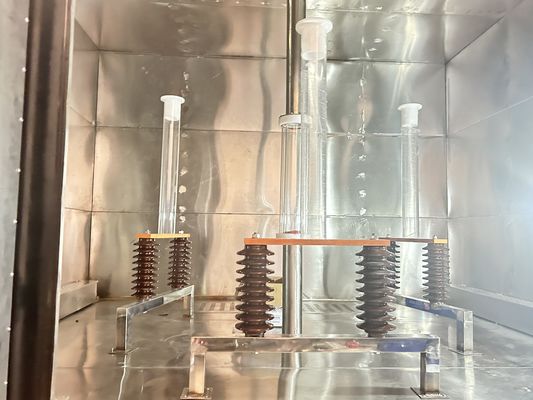

5. Conforme mostrado na Figura B3, o teste é instalado verticalmente no meio do teste, com uma distância mínima de 400mm entre as bordas adjacentes do guarda-chuva da amostra de teste e o topo, bem como entre a amostra de teste e a parede e o chão. Antes de começar o experimento, a amostra de teste deve ser limpa com água desionizada,

7. Até três pares de amostras com distâncias de escoamento semelhantes podem ser testados simultaneamente

8. Tensão: O valor obtido dividindo a distância de escoamento da amostra de teste (em mm) por 34,6 (equivalente a uma distância de escoamento de 20mm/KV, calculado com base na tensão fase-fase)

9. Para o circuito de alimentação, quando a carga de corrente negativa contínua é de 250mA (r.m.s), a queda de tensão máxima no lado de alta tensão durante 1 segundo não deve exceder 5%, e o nível de proteção deve ser ajustado para 1A (r.m.s)

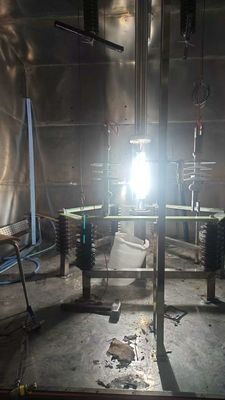

10. Simulação da luz solar: A radiação solar simulada é fornecida por uma lâmpada de arco de xenônio com uma saída nominal de 6500W e equipada com dois filtros de vidro borossilicato (ver exemplo B.4), com uma distância de aproximadamente 480mm entre a lâmpada de arco de xenônio e a amostra de teste

11. No início de cada experimento, uma nova lâmpada e filtro devem ser usados. Durante o experimento, ao substituir o filtro (e se a lâmpada também for necessária), isso deve ser feito de acordo com a recomendação do fabricante da lâmpada.
