ISO834-1 Estrutura de vidro e aço à prova de fogo Revestimento à prova de fogo

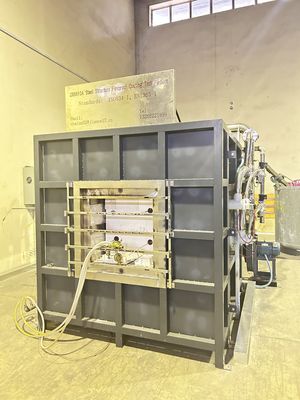

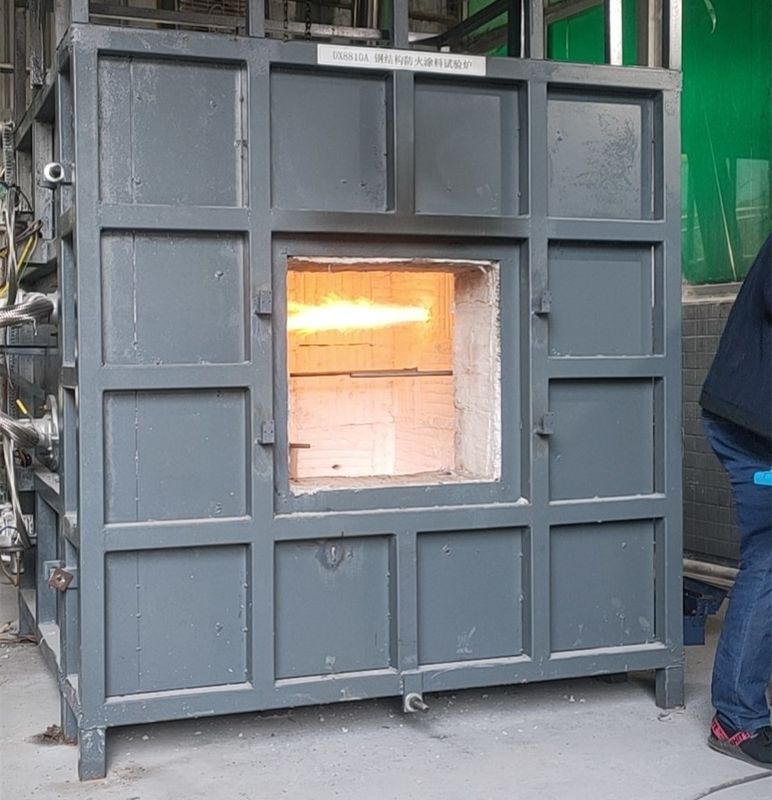

^{Forno de Teste de Revestimento Resistente ao Fogo para Estrutura de Aço DX8810A}

Observação:

É adequado para determinar as características de resistência ao fogo de componentes de construção horizontais, como paredes, vigas, pilares, lajes de piso e tetos suspensos sob condições de fogo padrão. É adequado para determinar as características de resistência ao fogo de componentes de construção horizontais, como paredes, vigas, pilares, lajes de piso e tetos suspensos sob condições de fogo padrão.

Parâmetros técnicos:

Produtos de teste:

- componentes e acessórios de construção

Combustível:

- gás natural ou gás liquefeito de petróleo

Temperatura de trabalho:

- temperatura limite de projeto 1300 °C, temperatura de trabalho a longo prazo 1200 °C,

Aumentar a temperatura de acordo com a fórmula definida.

Aumento da temperatura da aparência do dispositivo: - ≤55 °C

• Medição de temperatura: 4 termopares tipo K de níquel-cromo-níquel-silício (diâmetro do fio 0,75-1,5 mm) e 10 termopares na parte traseira da amostra no dispositivo.
• Medição de pressão: 3 sensores de pressão ± 100 Pa, manômetro com precisão de ± 2 Pa.
• Método de combustão: 4 pistolas de pulverização são instaladas horizontalmente na lateral (uma na parte traseira e dois orifícios de observação na lateral).
• Potência da pistola de pulverização: 60KW por lado;
• Método de controle: Controle totalmente automático de temperatura e pressão do forno (execução automática da curva de tempo-temperatura padrão e execução automática da curva de pressão do forno).
• Carro de teste: equipado com 2 carros de teste de aço (tamanho 1,3 * 1,3M).
• Fornecimento de ar para a pistola de pulverização: Ventilador centrífugo de alta pressão de 7,5KW é usado para o fornecimento de ar, e a pressão do ar é de 1,8 KPa.
• Controle de temperatura: Adota válvula proporcional de alta precisão e atuador automático para controlar automaticamente a temperatura do forno.
• Um sensor de pressão de alta precisão + controlador PID de pressão + conversor de frequência Delta é usado para formar um controle de malha fechada para alcançar o controle automático da pressão no forno.
• Sistema de exaustão: Use uma torre de pulverização para resfriar e remover o gás de exaustão de alta temperatura descarregado do forno e, em seguida, descarregá-lo.
• Projeto de software: atende aos requisitos de temperatura e pressão da ISO834-1, EN1363-1.
• Potência total instalada: 10KW
• Potência total de combustão: lado 240KW

Fonte de alimentação: três caixas e quatro fios, 380V / 50HZ

Combustível fornecido pelo comprador(gás natural ou gás liquefeito de petróleo)

A principal estrutura de aço do dispositivo:

- Uso de soldagem de aço H + chapa de aço + aço quadrado

Isolamento de alvenaria do dispositivo:

- A espessura da camada de isolamento é de 300MM, feita de algodão cerâmico de alta temperatura + tijolos refratários de alta temperatura

Sistema de controle de pressão do forno:

O gás de combustão no dispositivo é descarregado mecanicamente pelo ventilador através do fundo do forno, e o gás de combustão é descarregado para fora após ser tratado com ar e poliéster. O ventilador de exaustão é controlado pelo conversor de frequência para garantir que a pressão do forno seja controlada dentro da faixa padrão. Uma pressão de forno estável é uma condição necessária para garantir a execução da curva de temperatura. Três pontos de medição de pressão são projetados no forno, um dos quais é controlado e dois são exibidos.

Sistema de combustão do forno:

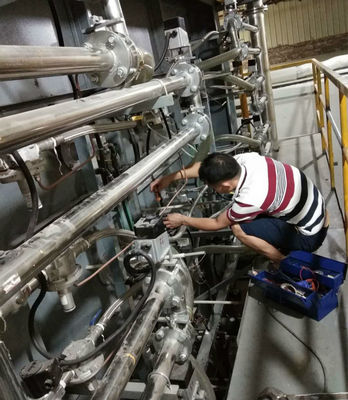

- Sistema de segurança de gás (conectado do gás natural do gasoduto ou gás liquefeito de petróleo ao sistema de controle de segurança do forno)

- Pistola de pulverização de gás

Sistema de controle de temperatura da pistola de pulverização de gás

- O dispositivo adota quatro conjuntos de sistemas de combustão na lateral, cada pistola de combustão pode alcançar combustão independente e atender aos requisitos de aquecimento.

Descrição da posição de layout do termopar

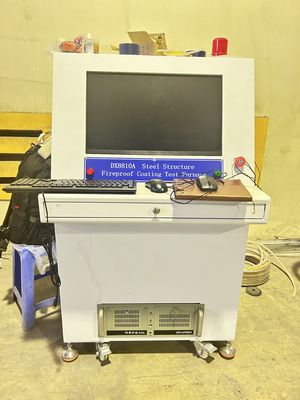

Seção de controle do dispositivo

Sistema de exaustão

Sistema de segurança do dispositivo

Processo de operação do dispositivo
