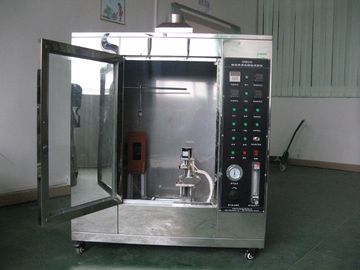

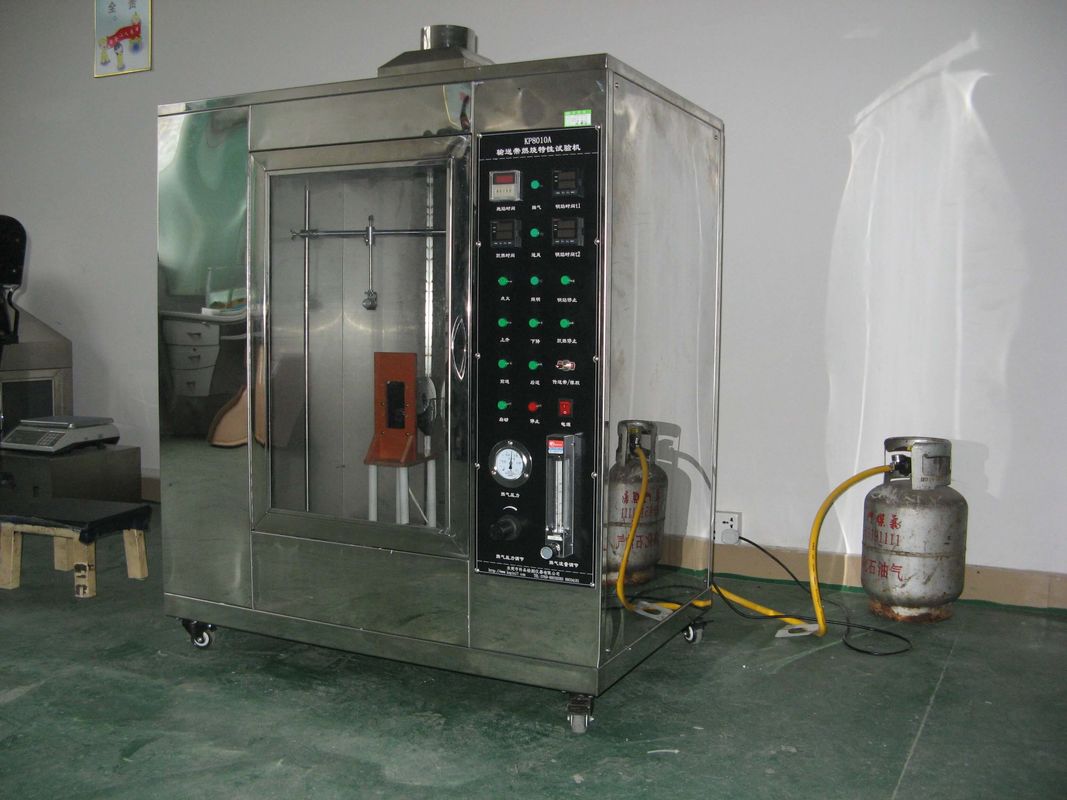

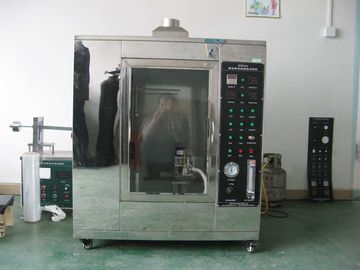

Câmara vertical ISO340 da máquina de testes do fogo do transporte/teste da inflamabilidade

Máquina de Teste de Resistência à Chama Vertical de Esteira / Câmara de Teste de Incêndio para Norma ISO340

Princípio do teste:

A amostra colocada verticalmente em condições de chama especificadas é inflamada com uma fonte de ignição de pequena chama. Após a remoção da chama, mede-se o tempo de permanência da chama aberta e o tempo de queima, e após a remoção da chama por 60 segundos, a amostra é soprada. Observe o comportamento de combustão e meça a duração da queima contínua para avaliar de forma abrangente o desempenho de combustão da amostra.

Visão geral: Este equipamento utiliza um método de teste de chama em pequena escala (queimador a gás/lanterna de álcool) para avaliar a reação da esteira em um incêndio, e é adequado para a avaliação do desempenho de combustão da esteira com núcleo têxtil e da esteira com núcleo de aço. Ao mesmo tempo, também é adequado para testar a resistência à propagação de plásticos e suas peças plásticas sob a condição de queima de chama. O comportamento de combustão vertical da amostra é avaliado medindo a chama residual, a área de queima e o gotejamento de partículas em chamas.

Escopo de aplicação:

O equipamento de teste de inflamabilidade de esteiras é aplicável ao teste de desempenho de combustão de esteiras com núcleo de tecido e esteiras com cabo de aço usadas nas indústrias química, de carvão, metalúrgica e de energia elétrica. É usado para avaliar a reação das esteiras em um incêndio.

Atende aos padrões: em conformidade com as normas GB/T3685-2009, ISO340:2004 e GBT10707-2008

Parâmetros técnicos:

Diâmetro do bico: 9,6 mm;

Método de suprimento de ar: suprimento de ar automático por ventilador, tempo de suprimento de ar 60S;

Velocidade do ar: 1,5 M/S;

Anemômetro eletrônico: Faixa de teste 0~8M/S

Termômetro TES: Faixa de medição 0~1300°C, precisão 0,1°C

Sistemas automáticos de propulsão e elevação da tocha;

Ângulo da tocha: 45 graus em relação à horizontal

Altura da chama: 170±10MM

Ignição: Ignição eletrônica automática

Tempo de queima: 0 a 99,99 segundos definidos arbitrariamente, precisão ± 0,01 segundos.

Temporizador de chama e sem chama: 0 a 99,99 segundos, precisão: ± 0,01 segundos;

Combustível: mistura de 5% (v/v) de metanol e 95% (v/v) de etanol (fornecido pelo cliente);

Volume da câmara de teste: 0,5m3

Tamanho da caixa: L1000 mm×W600 mm×H1150mm

Peso: 40KG

Fonte de alimentação de trabalho: AC220v; 50Hz; 50W;

Material: todo em aço inoxidável SUS 304

Observação: O ângulo da tocha é ajustável. Quando usado como teste de queima horizontal, o queimador é ajustado para 45°; quando usado como teste de queima vertical, o queimador é ajustado para 90°.

Caixa do queimador:

3.1 Caixa: 0,5m3, usando moldagem de máquina-ferramenta CNC, modelagem de arco bonita e elegante. SUS304

Material/tinta inoxidável, com belas características anticorrosivas e antiferrugem.

3.2 Há um sistema de exaustão de fumaça na parte superior da caixa. Quando o teste é concluído, o gás de exaustão pode ser descarregado para o exterior;

Durante o processo de inspeção, este sistema está em estado parado.

3.3 A frente da caixa é provida de uma janela de observação de vidro temperado que pode ser selada durante o teste, para facilitar a observação da situação do teste.

Tocha de queima:

4.1 Queimador Bunsen a gás, em total conformidade com os requisitos da GB/T 3685-2009, diâmetro da lâmpada 10mm.

4.2 Diâmetro externo da saída de fogo: Φ 11,5±0,1mm, diâmetro interno da saída de fogo: Φ10±0,1mm, distância do bico do ar

Altura de importação é 200±10mm

4.3 Ângulo da tocha: 45 graus com a horizontal

4.4 Altura da chama: 180±20.

Sistema de sopro de ar:

5.1 Usando dispositivo de sopro de ar ajustável, faixa de ajuste de velocidade do vento: 0,05~2m/s

Sistema de medição de temperatura (opcional):

6.1 Sensores térmicos são cátodos de cobre de alta condutividade. Comprimento é 8,8±0,02mm, diâmetro: Φ5,5±0,01mm

6.2 Termopar Tipo K com Tubo de Aço Inoxidável de 0,5mm de Diâmetro, Mesa de Controle de Temperatura PID Inteligente e Tipo K

Termopar correspondente. A medição máxima é de 1350°C.

6.3 Sistema de teste: tipo ativo, a medição de temperatura será colocada na câmara de teste, medição de temperatura.

6.4 Equipado com cronômetro eletrônico: preciso em 0,1S (em espera na verificação de temperatura).

Fixador principal:

7.1 Suporte de teste: Feito de aço inoxidável, o plano do suporte e da tocha é paralelo ao plano da janela de observação, o que é conveniente para observação e operação.

7.2 Cunha: Adicionar cunhas, as tochas são montadas em cunhas, as cunhas são montadas em motores

A plataforma móvel pode ser movida para frente e para trás, movendo-se automaticamente na amostra, sem a necessidade de empurrar e puxar a tocha manualmente.

7.3 Equipado com um conjunto de escalas que podem medir a chama externa e a chama interna.

7.4 Equipado com uma régua de aço inoxidável de 500MM precisa em 1MM para fins de teste.
