1, Conforme às normas: Cumprir os requisitos da norma GB8323.2-2008 "Geração de fumaça de plásticos Parte 2: Método de câmara única para determinação da densidade de fumaça" e da norma ISO5659.2-2006 "Geração de fumaça de plásticos Parte 2: Método de câmara única para determinação da densidade óptica".
2, Área de aplicação: Adequado para medir a densidade óptica específica da fumaça gerada durante a combustão de plásticos, tendo como resultado o resultado do ensaio a densidade óptica específica máxima.É utilizado para avaliar o desempenho de fumo de plásticos em condições especificadas.

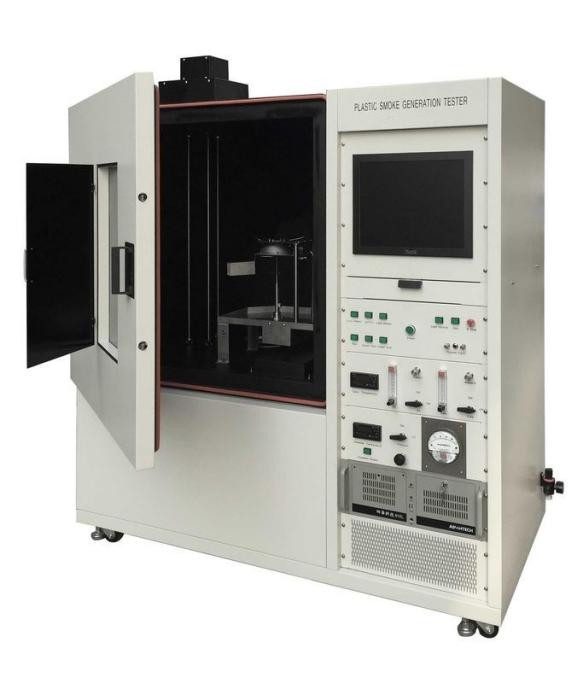

O testador de densidade de fumaça de plástico é um novo tipo de equipamento de ensaio desenvolvido com base nas condições técnicas especificadas na norma GB/8323.2-2008 e ISO5659-2 "Geração de fumaça de plástico - Parte 2: Método de câmara única para a medição da densidade de fumaça".
3, Parâmetros principais: todo o instrumento consiste numa câmara de ensaio fechada, num sistema de medição fotométrico, num cone de radiação, num sistema de combustão, num ignição, numa caixa de ensaio, num suporte,um instrumento de medição de temperaturaO circuito é desenvolvido utilizando um microcontrolador, com alto conteúdo técnico e desempenho estável.Este instrumento é adequado para todos os plásticos e pode também ser utilizado para a avaliação de outros materiais (como borracha), revestimentos têxteis, superfícies pintadas, madeira e outros materiais). É amplamente utilizado em fábricas de produção e unidades de pesquisa e teste nas indústrias de plásticos e materiais sólidos.
1Caixa de ensaio: A porta da frente é equipada com uma janela e um guarda-sol opaco que pode bloquear o movimento da janela.
A parte inferior da caixa quadrada é equipada com folha de alumínio à prova de explosão para evitar a sobrepressão.com uma superfície total de 81000 mm2A caixa está equipada com um dispositivo interno de regulação da pressão (figura 2).
Janela de luz: Há duas janelas de luz Ø 75 mm na parte superior e inferior, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceA janela de luz superior está situada no topo da caixa de ensaio e uma plataforma óptica de 8 mm de espessura é instalada em torno da janela de luz fora da caixa de ensaio.A plataforma óptica é fixada com uma haste de metal Ø 15 mm que pode ligar a plataforma fixa e a caixa de ensaio.
Dimensões internas: altura 914 mm x largura 914 mm x profundidade 610 mm
Dimensões externas: altura 16800 mm, largura 14500 mm, profundidade 850 mm (esta dimensão é apenas para referência)
Material: Composto por três camadas: camada exterior de chapa de aço de 1,5 mm de espessura, cozimento eletrostático a alta temperatura de tinta branca, camada média de camada de amianto de 60 mm de espessura, camada interna de 1.Aço inoxidável USU304 de espessura de 2 mm, pintura preta de cozimento eletrostática a alta temperatura, fácil de limpar.
Entrada de ar e saída de escape: a entrada de ar é instalada na parte superior da caixa de ensaio, com um diâmetro de Φ 65 mm, controlada por uma válvula de solenoide em estado fechado e em estado fechado;A porta de escape é instalada na parte inferior da esquerda, com um diâmetro de Φ 80 mm, controlada por uma válvula de solenoide em estado fechado e em estado fechado, e equipada com um ventilador de escape.
2Sistema de medição optoelectrónico: composto por fonte de alimentação, tubo fotomultiplier, filme transparente amplificador, obturador, filtro, filme transparente neutro, lente, sistema óptico caixa escura,Fonte de luz, e aquecedor de janela leve.
Fonte luminosa: composta por uma lâmpada incandescente de 6,5 V, um transformador que fornece energia (entrada 220 V saída 6,5 V) e uma resistência variável.
Instalação: a lâmpada é instalada numa caixa escura e opaca situada na parte inferior da caixa de ensaio, constituída por uma fonte de luz, uma lente convexa, um aquecedor de janela de luz e uma janela óptica.
Actuador da janela de luz: alimentado por AC220V, rodeado por um fio de resistência de 9 W, para garantir que a temperatura da superfície da janela de luz (50°C~55°C) seja adequada.
Lente convexa: com um diâmetro de 51 mm, foi ajustada e calibrada para formar um anel com um diâmetro de 51 mm sem quaisquer outros feixes de luz fora do anel.
Janela óptica: composta por uma película transparente não obstruída e uma caixa escura.
Fotodetector: composto por tubo fotomultiplier, filtro de amplificação, obturador, filtro, filtro neutro, lente convexa, janela óptica, etc.
Parâmetros do tubo fotomultiplier: tensão: DC 1000V, alimentação: entrada 12V, saída 0-1200V2mA
Processamento de sistema optoeletrônico: O fotodetector é um tubo fotomultiplier ligado a um modelo de número A/D e processado por um microcomputador de amplificação de vários estágios.Pode medir continuamente a transmissão da densidade óptica correspondente ao longo do tempo, que é 5 quantidades de resposta de sensibilidade espectral, semelhante à resposta do olho nu e corrente escura abaixo de 0,001 uA.A sensibilidade mínima de um tubo fotomultiplicador pode ser lida 100% através de um 0.5 filtro neutro e um filtro de amplificação ND-2 no caminho óptico.
Filtro de amplificação: ND-2.0 com uma transmissão de 0,95% e temperatura de cor da fonte de luz A K=2854.
Portão de luz: utilizado para defleção e correção de 0% de transmissão.
Filtro: Para compensar o filtro, existem um total de 11 peças com densidades ópticas que variam de 0,1 a 1,0 e 2.0.
Filtro neutro: ND-0.5, transmitância 31,7%, A temperatura de cor da fonte de luz K=2854.
Lente convexa: com um diâmetro de 51 mm, o feixe direto de luz pode ser focado em um pequeno ponto forte na placa transparente entre as caixas escuras superior e inferior.
Calibração de sistemas ópticos: Detecção por meio de um filtro neutro com uma densidade óptica de 3,0 e um comprimento de onda de 550-650 nm.
3Cone de radiação: composto por elementos de aquecimento com uma potência nominal de 2600 W, capaz de fornecer 10 kW/m2 ~ 50 kW/m2 de intensidade de radiação no centro da superfície da amostra.Quando a irradiação for testada em duas outras posições a 25 mm do centro da amostra, a irradiação nessas duas posições não deve ser inferior a 85% da irradiação no centro da amostra.
Aquecedor de cone de radiação: alimentado por uma fonte de alimentação independente, com uma potência de transformador de isolamento monofásico de 3000 W. O controlo de temperatura adota o controlo do tiristor com ciclo rápido,que pode estabilizar a temperatura a ± 2 °C.
Métro de fluxo de calor: uma superfície plana com uma amplitude de 50 kW/m2 e um diâmetro de área de radiação de 10 mm.
4. Ignição: O bocal do ignição é composto por Φ feito de tubo de cobre de abertura de 4,0 mm, o comprimento da chama e a medida horizontal são de 30 mm.
Sistema de abastecimento de gás:
Fonte de gás: pureza de 95%, gás misturado de propano e ar, pressão de 170 Kpa
Fluxo de propano: 1-100 cm3/min
Fluxo de ar: 5~500 cm3/min
Desempenho global:
Resolução de translucidez: 0,0001%;
Intervalo de medição: 0-100%; Mudança automática de marcha durante a medição.
Precisão de medição: ± 3%;
Voltagem de funcionamento: AC200-240V 50 Hz;
Umidade ambiental: temperatura ambiente -40 °C.
Ambiente de trabalho: quando o instrumento estiver em funcionamento, deve evitar a luz solar direta e não deve haver fluxo de ar forçado.
Software de medição: baseado na interface operacional Windows XP e no estilo LabVIEW.bem como um manual de instruções em chinês e inglês.
