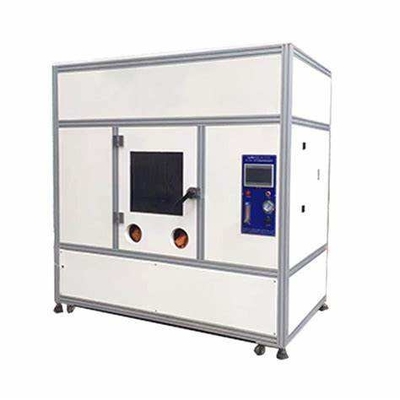

DX8382 Grande gabinete de combustão UL1581 Máquina de ensaio de combustão, câmara de ensaio de combustão vertical e horizontal

DX8382 Grande gabinete de combustãoUL1581 Máquina de ensaio de combustão, câmara de ensaio de combustão vertical e horizontal

Padrões:

É produzido em estrita conformidade com o padrão UL1581 secção 1080.1 ~ 1080.14 e foi aprovado pela empresa Guangzhou Meihua UL,e cumpre o padrão de ensaio de combustão VW-1 (V-ertical-specimen) Flame TestÉ aplicável ao VW-1 da UL1581, UL13, UL444 e UL1655 e às normas de teste FT-1 e FT-2 da CSA. É econômico e amplamente utilizado por um grande número de indústrias de fios e cabos.

Método de ensaio:

Ajustar a altura da chama, colocar a parte superior da chama sob a amostra, queimar durante 15 segundos, apagar durante 15 segundos, repetir 5 vezes para verificar a incineração da amostra, queimar,apagando o tempo e o número de repetições, e pode ser operado automaticamente.

Detalhes do parâmetro:

O ensaio inteiro foi realizado num laboratório fechado com um volume de 4,32 metros cúbicos.

1. Câmara de combustão:

1Espaço efetivo: 2,4 m (longo) * 1 m (largura) * 1,8 m (altura)

2Dimensões: 2,4 m (longo) * 1 m (largura) * 2,5 m (altura)

3Material:

Exterior: estrutura quadrada de estrutura de aço, placa de aço espessada de 1,5 mm, pintura verde escuro de cozimento eletrostático;

Interior: Laca preta cozida eletrostática.

4Janela de observação:

duas janelas deslizantes à esquerda e à direita; a janela de visão é de vidro temperado;

A borda é revestida com aço inoxidável SUS304;

Tamanho: 730 mm (altura) * 420 mm (largura).

5- Figura de operação: 4 no total

Dimensão do espaço interior: ф150 mm;

Periferia: borda de aço inoxidável de 3,0 mm;

Selar com luvas de couro de braço longo com um comprimento de 600 mm;

Dimensões totais das periferias: ф220 mm.

6Sistema de escape:

dois ventiladores de escape em espiral;

A placa de vedação é de aço inoxidável de 2,0 mm.

Ambos os lados estão equipados com sulcos deslizantes;

Um conjunto de dispositivos de comando remoto: a. dois conjuntos de cordas de aço b. dois conjuntos de poleas

7Entrada de ar: 4 no total

Dimensão: ф160 mm;

A placa de vedação de puxa-puxa é uma placa de aço inoxidável de 2,0 mm;

Há sulcos deslizantes em ambos os lados.

8- Ponto de fixação inferior:

Tamanho: 2,4 m (longo) * 1 m (largura) * 0,7 m (altura);

Usando ferro de ângulo 60 mm*60 mm*4 mm, pintura verde escuro de cozimento eletrostático;

Pulis de pé: seis, incluindo 4 pulis com fechaduras.

9Equipamento de iluminação: utilizar uma lâmpada redonda anti-nevoeiro e à prova de fumo

2Parte de controlo

1Indicação de queima 1pcs

2Ajuste de combustão: 0-99,99 segundos

3. 1 indicador de ignição

4Configuração de ignição de parada: 0-99,99 segundos

5- Contagem de combustão: 0-999999 vezes

6Tem as funções de combustão automática, combustão, parada de ignição e contagem

7. Tem função de conversão vertical/horizontal

8Tem função de ignição automática.

9Tem função de conversão manual/automática

10A ignição é um método de ignição de alta pressão.

11A parte de ensaio está ligada ao comando, utilizando um tapete de aviação, e o contacto é muito próximo

3Parte de ensaio

1Bocal:

1O ângulo é de 20 graus.

2. 1 válvula reguladora de chama interna

3. 1 válvula de regulação de chama externa

4. 1 régua de marcação do ponto de contacto com a chama interna

5. 1 régua de bandeira baixa

6. 1 régua de comprimento de ensaio

7. 1 flame gauge

8. Quadro de fixação de ensaio: a. Material: chapa de aço após tratamento fino e pintura b. Cor: preto puro

9. A caixa de ensaio é feita de aço inoxidável SUS304 após mecanização fina

10- O fundo do quadro de ensaio: a. dois pedaços de chapa de aço de 2,0 mm b. Tamanho: 700 mm ( comprimento) × 450 mm (largura) c. Cor: tinta preta para cozimento eletrostático

11Os ensaios verticais e horizontais são concebidos de forma independente.

12A caixa de ensaio é adicionalmente alargada com uma vara de empurrão de braço longo.

13. 3 sinais horizontais de queima

4Controle da fonte de ar:

1. Gás: Recomenda-se metano (fornecido pelo utilizador)

2Métro de caudal: 1 (tipo American Dwyer VA20430)

3Pressômetro de tubo em U: 1 (tipo Dwyer 1230-36)

4. 1 junta de gás

5Traqueia: traqueia de alta pressão
