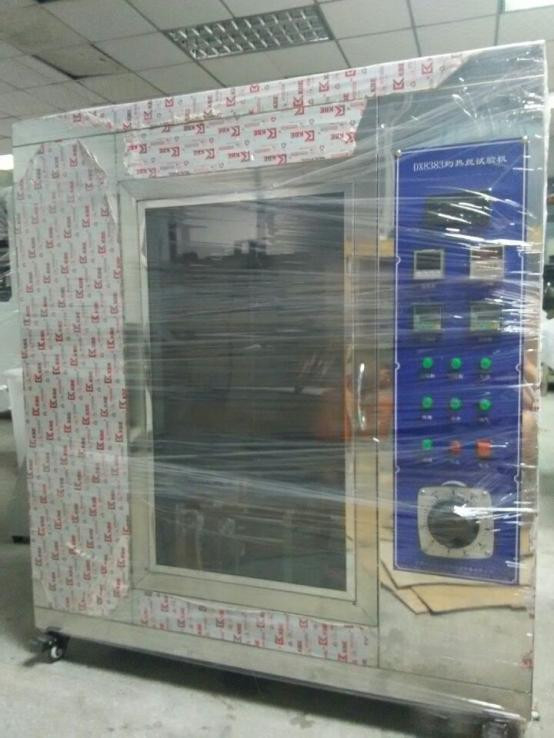

Introdução: O teste de fio quente é usado para testar a estabilidade dos produtos eletrônicos e elétricos durante o funcionamento.Durante o ensaio, deve ser aquecido à temperatura especificada por eletricidade, de modo que a parte superior do fio quente entre em contacto com a amostra durante o tempo necessário e, em seguida, o seu estado pode ser observado e medido.O intervalo de ensaio depende do procedimento de ensaio específico.
Área de aplicação: A máquina de ensaio de arame quente é principalmente adequada para a realização de ensaios de risco de incêndio em produtos elétricos, eletrónicos, aparelhos domésticos e seus componentes,Simulação do esforço térmico causado por fontes de calor ou fontes de ignição, tais como componentes quentes ou resistências de sobrecarga, num curto período de tempoÉ também adequado para materiais sólidos de isolamento elétrico ou outros materiais sólidos combustíveis.
Conforme as normas: concebido e fabricado em conformidade com os requisitos do "Método de ensaio de fio brilhante" em GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, normas UL817.
Parâmetros técnicos:
1Volume da câmara de ensaio: 0,5 m3, profundidade x largura x altura: 60 x 95 x 90 cm
2Dimensões de limite: profundidade x largura x altura: 61x 120x 105cm
3Fios incandescentes: um anel de diâmetro de 4,0 mm é feito de fio de níquel/cromo
4Dispositivo de medição de temperatura: termocouple de fio fino blindado de 0,5 mm, capaz de suportar altas temperaturas de 1050 °C
5. Corrente de aquecimento: quando a temperatura é de 960 °C, a corrente está entre 120~150A
6Aplicar força ao ensaio: 0,8 a 1,2 N e limitar a profundidade de prensagem a pelo menos 7 mm.
7. temporizador: temporizador para a duração da ignição (Ti) e do tempo de extinção da chama (Te).
8Fios incandescentes: anel padrão de 4 mm±0,04 mm Ni/Cr (80/20) especialmente concebido, estacionário horizontalmente;
9. Termócopo: termocopo de 0,5 mm importado do tipo K, com mangas blindadas resistentes ao calor a 1100 °C;
10Temperatura de aquecimento elétrico do fio quente: 500 °C a 960 °C (pode ser pré-definido o visor digital), flutuação de temperatura < 3 °C;
11Pressão da amostra de ensaio para o ensaio com arame quente: 1,0 N ± 0,1 N (regulavel em função da situação real);
12Profundidade máxima de penetração: 7 mm ± 0,5 mm (regulado de acordo com as condições reais);
13Velocidade de movimento da amostra de ensaio: 10 mm/s~25 mm/s.
14Nível de gravidade: os valores preferidos para a duração da chama de ensaio aplicada (ta) são: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Altura da chama: a altura da chama de ensaio é de 12 mm;
16Fonte de gás: gás butano (fornecido pelo utilizador).
17Material da caixa exterior: aço inoxidável espelho.
Método de ensaio: aquecer o anel de arame de resistência padrão até à temperatura especificada e, em seguida, fazer com que o arame quente e a amostra de ensaio entrem em contacto com o tapete, a tomada, a borracha,plástico e outros produtos nas condições de ensaio.
Método de ensaio correspondente para a máquina de ensaio de combustão de fio quente:
Método de ensaio de inflamabilidade de argolas para produtos acabados (CEI 60695-2-11:2000/GB/T 5169.11-2006)
Método de ensaio de inflamabilidade de fios de combustão para materiais (CEI 60695-2-12:2000/GB/T 5169.12-2006)
Método de ensaio para o desempenho de ignição de materiais que utilizem arame quente (CEI 60695-2-13:2000/GB/T 5169.13-2006)
Índice de inflamabilidade GWFI, GWFI - Índice de inflamabilidade do fio brilhante
A temperatura máxima de ensaio de uma amostra de ensaio com uma espessura especificada em três ensaios consecutivos deve satisfazer uma das seguintes condições:
a) No prazo de 30 segundos após a remoção do fio quente, a chama ou o calor da amostra de ensaio se apagam e o papel de embalagem colocado debaixo da amostra de ensaio não se inflama;
b) A amostra de ensaio não se incendiou.
GWIT, GWIT - Temperatura de ignição do fio incandescente
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Requisitos em matéria de amostras: O Laboratório de Materiais da SGS tem os seguintes requisitos para os testes de amostras:
A amostra deve ter uma porção plana de tamanho fixo suficientemente grande e o plano de ensaio deve ser mantido em posição vertical durante o ensaio.
As amostras de ensaio podem ser obtidas de várias formas:
Moagem por compressão, moldagem por injecção ou fundição, ou corte a partir de peças acabadas, tais como chapas de metal com uma superfície suficientemente grande.
As dimensões da parte plana devem ser: comprimento: ≥ 60 mm, largura (dentro do dispositivo): ≥ 60 mm
De acordo com os requisitos desta experiência, a avaliação da inflamabilidade requer normalmente um conjunto de 10 amostras de ensaio.
