Visão Geral do Equipamento:
Adequado para instituições de pesquisa científica, o sistema de teste de resistência ao envelhecimento por corona de material de isolamento sólido desenvolvido pode atingir diferentes condições de teste de corona e pode realizar simultaneamente testes de envelhecimento por corona em 5 amostras. Ao mesmo tempo, o sistema também pode ser usado para o teste de resistência à tensão de materiais de isolamento sólido contra descarga por corona; Pode realizar pesquisas experimentais sistemáticas sobre o fenômeno de envelhecimento por corona de borracha de silicone HTV sob diferentes condições. Ao mesmo tempo, o desenvolvimento deste sistema deve fornecer uma plataforma de teste padrão para pesquisa doméstica sobre a resistência ao envelhecimento por corona de materiais de isolamento sólido, o que ajudará a realizar pesquisas sobre as características de resistência ao envelhecimento por corona de vários materiais de isolamento sólido.

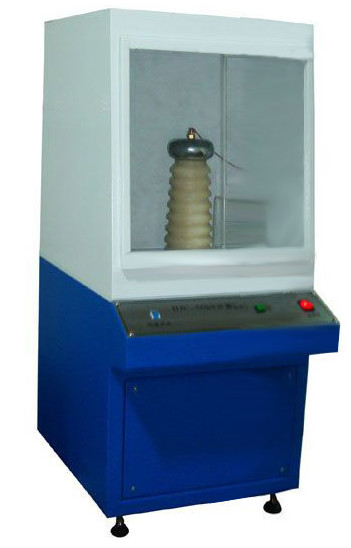

Componentes principais: 1) Dispositivo de geração de corona, 2) Sistema de medição, 3) Sistema de proteção, 4) Sistema de controle e monitoramento ambiental. O dispositivo real do sistema de teste de resistência ao envelhecimento por corona para materiais de isolamento sólido é mostrado na figura 1, diagrama físico
Padrões de referência do equipamento:
Consulte o padrão de teste americano ASTM D2275-14 "Método de Teste Padrão para Resistência de Tensão Superficial de Materiais de Isolamento Elétrico Sólido a Descarga Parcial (Corona)".
Parâmetros técnicos:
(1) Dispositivo de geração de corona:
1. Usando transformador de teste livre de corona de frequência de potência YDT-5/50, faixa de tensão: 0-50KV
2. O regulador de tensão retorna automaticamente a zero após o desarme;
3. Fechamento em posição zero, com subida e descida automática de tensão;
4. Protetor de vazamento importado, proteção confiável da segurança pessoal;
5. Proteção contra sobrecorrente, limiar e outras funções de proteção de segurança;
6. Exibição de tensão e corrente, precisão de medição ± 0,2%, tensão de ruptura mantida;
7. Eletrodo experimental: O eletrodo adota o modo tradicional de agulha e placa para simular a descarga de corona de ponta no campo. Um eletrodo de agulha de aço inoxidável com raio de curvatura de 0,2 mm é usado como eletrodo superior, e um eletrodo de placa de cobre é usado como eletrodo inferior com diâmetro de 30 mm. Todo o sistema de eletrodos consiste em 5 conjuntos de eletrodos de agulha e placa, como mostrado na Figura 3 (capacitores imersos em óleo de alta tensão)
8. Espaçamento do eletrodo: 100mm
9. Número de eletrodos: 5
10. A distância entre o eletrodo da ponta da agulha e a amostra é ajustável, com uma distância ajustável de 15mm
11. Capacidade nominal do transformador de alta tensão: 5KVA;
12. Tensão nominal de entrada/saída: 200V/50KV;
13. Corrente nominal de entrada/saída: 20A/0,04A;
14. Sistema de controle: Adotando controle PLC
15. Cinco opções de velocidade para aumento: 5V, 50V, 100V, 500V, 1000, 2000V podem ser definidas arbitrariamente;
16. Equipado com funções de proteção contra vazamento, sobrecarga, curto-circuito, ruptura e alta tensão;
17. Componentes do instrumento: composto por um regulador de tensão de contato elétrico, caixa de controle, resistor de proteção e caixa de eletrodos;
18. Este dispositivo pode realizar testes de envelhecimento por corona, ruptura de tensão e suportar tensão simultaneamente;
19. Ruptura de tensão equipada com eletrodos de aço inoxidável de grau 25 e 75, e um conjunto de bancada de teste de alta temperatura
20. O teste de envelhecimento por corona é equipado com 5 conjuntos de eletrodos de agulha, eletrodos de placa de cobre e um conjunto de racks de amostras de envelhecimento por corona
21. Um conjunto de software de teste profissional
22. Um conjunto de computadores de marca equipados com uma impressora:
(2) Dispositivos de controle ambiental
1. Sensor de temperatura: Usando sensor de alta precisão P-T-100 de Taiwan
2. Método de Controle de Temperatura e Umidade: Método de Controle de Temperatura e Umidade Balanceada (BTHC) Ajuste Inteligente PID
3. Faixa de temperatura: -10 °C ~ 150 °C pode ser definida
4. Faixa de umidade 20-98% RH
5. Precisão de controle de temperatura e umidade: ± 0,2 °C; ± 2,5% RH
6. Uniformidade dentro da câmara de temperatura e umidade: ± 0,5 °C ~ ± 0,2 °C; ± 4,0% RH
7. Precisão de resolução do controlador: ± 0,01% °C; ± 1% UR
8. Taxa de aquecimento: ≥ 2,5 °C/min
9. Taxa de resfriamento: média 1 °C/min
10. Desvio de temperatura: ≤ ± 0,5 °C em -10~+99 °C, ≤ ± 1,0 °C em 100~+150 °C
11. Desvio de umidade ± 2,5% UR (>75% UR), ± 4,0% UR (≤ 75% UR)
12. Concha externa confiável de aço laminado a frio, material da caixa interna de pintura eletrostática a alta temperatura, chapa de aço inoxidável (SUS304)
13. Material de isolamento térmico: espuma de poliuretano de alta densidade + fibra de vidro
14. A janela de observação é uma janela de vidro a vácuo de três camadas
15. Iluminação dentro da caixa: Equipamento de iluminação de projeção grande angular, portas duplas com portas seladas
16. Tamanho do espaço dentro da caixa de teste: 500 * 500 * 600mm
17. Tratamento de isolamento deve ser aplicado às paredes internas da sala de teste, com nível de resistência à tensão de 50KV
(3) Dimensões da máquina de teste de envelhecimento por corona AC/DC:
Tamanho do dispositivo de geração de corona: 850 * 740 * 1500mm;
Tamanho do dispositivo de controle ambiental: 700 * 1100 * 1700mm;
(4) Sistema de aquisição de dados para máquina de teste de envelhecimento por corona AC/DC
1. Usando a placa de aquisição de dados de alta precisão PCI de 16 bits da Advantech, a faixa de tensão do sinal de entrada é ± 5V ou ± 10V, e a taxa de amostragem é 3MS/s. Pode coletar simultaneamente múltiplos sinais de corrente e tensão de corona, e enviar os resultados de medição para o computador para processamento.
2. A interface amigável do software LabView pode exibir a forma de onda da tensão de corona; Pode exibir a quantidade de carga dos semiciclos positivo e negativo da corrente de descarga de corona, bem como a tendência da energia de descarga ao longo do tempo.
3. Após o experimento, os dados de teste podem ser gerados em um relatório e impressos ou salvos.
(5) Acessórios principais da máquina de teste de envelhecimento por corona AC/DC
1. 1 gerador de corona
2. 1 dispositivo de controle ambiental
3. Um computador de marca
4. Um conjunto de software de coleta profissional
5. Coloque um
