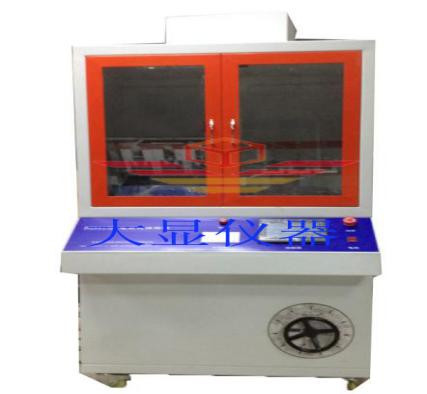

DX8427B Teste de detecção de fugas de alta tensão de fios e cabos

Utilizado para testar a capacidade de fios e cabos resistirem à formação de vestígios elétricos.Solução de cloreto de sódio a 1% a uma certa velocidade e caudal numa amostra colocada verticalmenteSe a corrente da amostra não exceder 1A durante este ciclo, a amostra não queima, não haverá arco contínuo entre o elétrodo e o solo,e não haverá fenómeno de degradação na amostra, a amostra é considerada qualificada. Adequada para cabos de núcleo único e também pode ser utilizada para detecção de cabos de núcleo múltiplo.

Área de aplicação: utiliza-se para determinar a capacidade dos fios e cabos de resistir a danos causados por traços eléctricos causados por fugas de superfície em condições sujas.

Conformidade com as normas: cumprir os requisitos dos métodos de ensaio GB/T 3048.1-2007 para as propriedades elétricas dos fios e cabos e GB/T 3048.Métodos de ensaio 7-2007 para as propriedades elétricas dos fios e cabos: Parte 7: Requisitos normalizados de ensaio para a resistência a traços eléctricos.

Parâmetro ecnético

Voltagem de ensaio: 0~6000v ajustável

Corrente de ensaio: máximo 2A

Corrente de alarme: 1 A

Regulador de tensão: 10KVA Saída 0~250v

Transformador de alta tensão: 10KVA Saída 0~5000v

Câmbio de eléctrodos: de cobre integral

Quadro de isolamento da amostra: fabricado em Teflon de elevado isolamento

Dispositivo de pulverização de líquido: alcance de pulverização 1,2 m, velocidade de pulverização 3 m/s, volume de pulverização 0,5 mm/min

Dispositivo de detecção de sobrecorrência: é adotado o interruptor de alta sensibilidade.A fonte de alimentação será automaticamente cortada e o sinal de alarme será emitido.

Sistema de controlo: Adoptando o controlo de precisão do ecrã táctil Siemens PLC+Weinview, com pulverização precisa, sincronização precisa, operação simples e registo automático de dados, sem registo e cálculo.

Dispositivo de protecção contra fugas: o equipamento está equipado com um dispositivo de detecção de fugas de elevada sensibilidade,que pode cortar imediatamente a fonte de alimentação e o alarme quando ocorre o vazamento ou a sobrecorrência do gabinete, protegendo eficazmente a segurança pessoal do operador e a fiabilidade do equipamento.

Tratamento interno: o interior é selado com uma chapa epóxi resistente à corrosão e isolante, que tem o efeito de isolamento e prevenção da corrosão

Tamanho do equipamento: L1300mm*W800mm*H1700mm

Fornecimento de energia: 220V 50/60hz

Peso do equipamento: 120 kg

Composição e características do equipamento: parte de comando elétrico, dispositivo de pulverização, gerador de alta tensão, regulador de tensão e dispositivo de recolha de líquidos de esgoto;O exterior do equipamento é feito de aço inoxidável, e o interior é selado com placas epóxi resistentes à corrosão e isolantes, impedindo efetivamente que o vazamento elétrico e o líquido poluente corroam a casca metálica.

É um dos principais produtos da nossa empresa. É desenvolvido em conjunto pela nossa empresa e Guangzhou CVC centro de teste de cabo.Utiliza tecnologia de controlo inteligente PC+PLC para medir e controlar automaticamente o ciclo de pulverização e os tempos máximos de pulverizaçãoOs dados de teste podem ser armazenados e impressos; A parte de controle de pulverização é feita de caixa de aço inoxidável e a piscina de pulverização é feita de placa acrílica transparente como cristal, que é bonita e elegante.O instrumento é humanizado em design, simples de operar, fácil de usar e seguro para mostrar vestígios de vazamento de alta tensão com uma tensão de venda de fábrica de 5000V.
