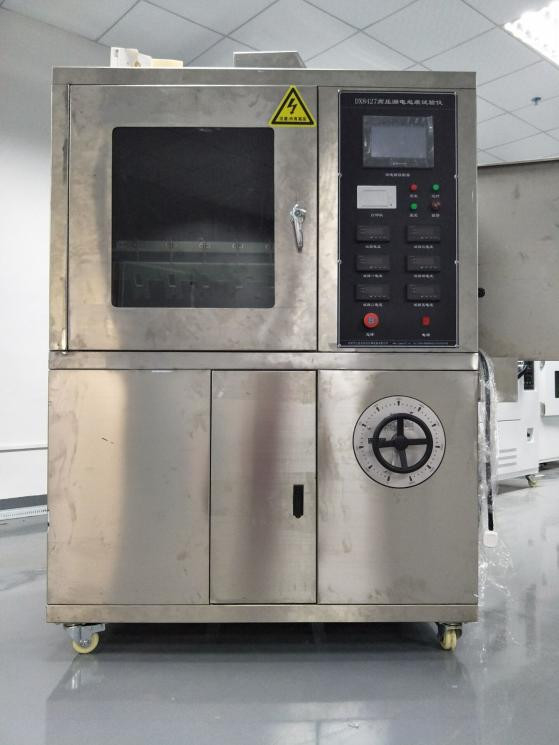

DX8427 Máquina de ensaio de traços de vazamento de alta tensão

Principalmente adequado para testar a resistência de produtos elétricos e eletrônicos, eletrodomésticos e seus materiais a rastros elétricos e corrosão, simulando o uso de poluentes líquidos e espécimes de superfície inclinada em frequência de rede (48Hz -62Hz). Avaliar o nível de resistência de materiais de isolamento elétrico usados em condições ambientais adversas através da medição de resistência à eletrificação e corrosão..Sob a influência de umidade e impurezas em produtos elétricos, pode ocorrer vazamento de isolamento entre partes carregadas de polaridades diferentes ou entre partes carregadas e metal aterrado. O arco resultante pode causar ruptura, curto-circuito ou erosão do material devido à descarga, e até mesmo levar a incêndio. Este testador é um teste destrutivo que simula a situação acima em materiais de isolamento, usado para medir e avaliar a resistência relativa ao vazamento e marcação de isoladores sob a ação de um campo elétrico e água contendo impurezas em uma tensão especificada. É adequado para materiais de isolamento elétrico sólidos e seus produtos em produtos elétricos e eletrônicos, eletrodomésticos, como soquetes de relé, tampas de interruptores de conversão, contatores, etc.

2, Em conformidade com as normas:

De acordo com os requisitos de GB/T6553-2014/IEC60587-1984 "Método de Teste para Avaliação da Resistência de Materiais de Isolamento Elétrico a Rastreamento e Corrosão sob Condições Ambientais Severas" e DL/T810-2002 "Condições Técnicas para Isoladores Compostos de Suspensão de Haste DC de ± 500kV", os itens de teste de simulação especificados na norma para Teste de Rastreamento de Vazamento AC/DC de Materiais de Isolamento, aplicáveis a borracha, plástico e outros materiais de isolamento elétrico como o método do plano inclinado. Norma para cinco conjuntos de testadores de borracha de silicone e testadores de silicone

Parâmetros técnicos:

Eletrodo: 0,5 mm de espessura Material: aço inoxidável;

Distância entre eletrodos superior e inferior: 50,0 mm ± 0,1;

Tensão de teste: 100V-6000V ajustável continuamente;

Regulador de tensão: Saída: ajustável de 0 a 250V, com capacidade de 5KVA;

Quando a corrente do circuito for de 60mA, corte a saída de tensão;

Tempo de teste: 6 horas;

Precisão de gotejamento: 0,5%;

Estabilidade de tensão: ± 1%;

Regulador de tensão de alta precisão: Saída AC220V. Potência 6000W. Precisão ± 1%;

Transformador de teste: Capacidade 5KVA. Tensão máxima de saída AC6000V (ou DC6000V opcional);

Detecção de rastros: De acordo com a norma GB/T6553-2003/4.1.2, aplique uma tensão (2,5kV, 3,5kV e 4,5kV) e goteje o líquido contaminado a uma certa taxa de fluxo. Se a corrente for inferior a 60mA por 6 horas sem fluir, é considerado aprovado;

Dispositivo de gotejamento: usando uma bomba peristáltica de precisão Ralph, com uma faixa de fluxo de 0,00185-20 mililitros por minuto, uma velocidade de trabalho de 0,1-50 rotações por minuto e um erro de precisão de fluxo inferior a 0,5%;

Tensão de saída: AC/DC (comutável)

Caixa: Feita de aço inoxidável SUS304 (superfície escovada);

O tanque de esgoto é feito de aço inoxidável 316 e equipado com um dispositivo de vedação.

Volume é 0,56m3, volume da câmara: 900L * 650W * 950H (mm);

Dimensões do instrumento: 1200L * 750W * 1800H (mm), comprimento 750 * largura 1180 * altura 1760mm, caixa de madeira 890 * 1320 * 1900

Peso: aproximadamente 200KG

Dispositivo de controle: Adotando controle PLC + tela sensível ao toque Weinview de Taiwan, controle preciso, operação simples, design totalmente humanizado, geração automática de relatórios após o teste, e impressora térmica de painel pode imprimir resultados de teste em tempo hábil;

Número de grupos de teste: Cinco grupos (durante o teste, uma bomba controla um grupo de gotas, e o processo de teste não se afeta mutuamente, o que não é comumente visto no mercado como uma bomba controlando cinco grupos) (pode ser testado separadamente ou em conjunto)
