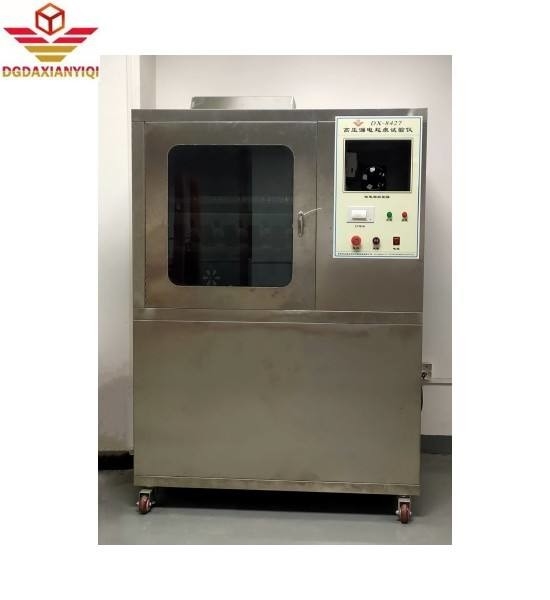

DX8352 Máquina de ensaio de vestígios de fugas para simulação das condições dos materiais isolantes

DX8352 Máquina de ensaio de rastreamento de fugas

Introdução:

Princípio básico:Sob a influência de ambientes húmidos e de impurezas nos produtos elétricos, pode ocorrer uma fuga de isolamento entre partes carregadas de diferentes polaridades ou entre partes carregadas e metal aterrado.O arco gerado pode causar avaria e curto-circuito para o aparelho elétrico, corrosão do material devido à descarga, e até levar ao fogo.

O ensaio de rastreamento de fugas é um ensaio destrutivo realizado em materiais isolantes para simular a situação acima referida.O experimento consiste em aplicar uma certa tensão e soltar um volume especificado de líquido contaminado (00,1% NH 4 CL) a uma altura fixa (35 mm) durante 30 segundos na superfície de um material isolante sólido, entre elétrodos de platina de tamanho especificado ((2 mm × 5 mm),para avaliar a tolerância da superfície do material de isolamento sólido sob a ação combinada de um campo elétrico e de um meio contaminado, e para determinar o seu índice relativo de localização (CT1) e o índice de resistência ao localização (PT1).

Descrição detalhada dos parâmetros técnicos:

Conforme à norma: satisfaz os requisitos da norma de ensaio GB/T4207.

Usando um elétrodo de platina retangular, as forças exercidas pelos dois elétrodos sobre a amostra são de 1,0 N ± 0,05 N, respectivamente.

A tensão aplicada pode ser ajustada entre 100-600 V (48-60 Hz).Quando a corrente de fuga de curto-circuito no circuito de ensaio for igual ou superior a 0,.5A, mantê-lo durante 2 segundos, o relé intervirá, cortará a corrente e indicará que o objeto de ensaio não está qualificado.

A constante de tempo do dispositivo de gotejamento é ajustável, controlando com precisão o volume de gotejamento de 44-50 gotas/cm3 e o intervalo de tempo de gotejamento de 30 ± 5 segundos.

Eletrodo: dois elétrodos retangulares de platina com uma área de secção transversal de 2 mm × 5 mm. Uma borda tem uma inclinação de 30 °.

Força de superfície: 1,0 ± 0,05 N

Voltagem de ensaio: 100-600V

Corrente máxima de ensaio: 3A

Distância entre dois elétrodos: 4,0 mm

Dispositivo de colocação: o intervalo de tempo de colocação pode ser definido arbitrariamente

Volume da câmara de ensaio: 0,5 M3, profundidade 60 x largura 95 x altura 90 cm

Dimensões externas: profundidade x largura x altura: 61x 120x 105cm

Material da caixa exterior: aço inoxidável espelho.
