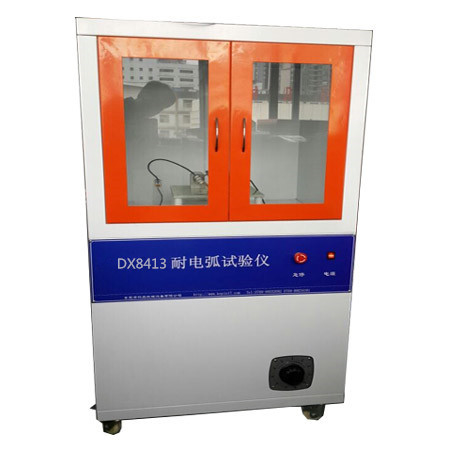

Máquina de ensaio de resistência a arco DX8413

DX8413AMáquina de ensaio de resistência rc

Principalmente aplicável a: GB/T1411-2002 Ensaio de resistência à descarga de arco de alta tensão e baixa corrente de materiais de isolamento sólidos secos.

Conformidade com as normas: Este ensaio- Não.É concebido e fabricado em conformidade com as normas GB1411, IPC650, IEC 61621, ASTMD495 e está em conformidade com métodos de ensaio como a JEC 149 e a UL 746A.

Área de aplicação: Avaliação do desempenho de resistência a arco de materiais isolantes elétricos, tais como plásticos, adesivos de resina e tintas isolantes utilizados em indústrias como motores,aparelhos, e aparelhos domésticos aplica-se principalmente ao ensaio do desempenho de resistência ao arco de materiais de isolamento sólidos, tais como plásticos, películas, resinas, mica, cerâmica, vidro, óleo isolante,Tintas isolantes, cartão e outros meios de comunicação.

Características: A máquina de teste de resistência a arco adota controle por computador e a curva de teste pode ser observada on-line durante o processo de teste; Armazenar automaticamente as condições de teste e os dados dos resultados do teste,e pode aceder, exibir e imprimir

Princípio experimental: Utilizado para testar a resistência de arco de materiais de isolamento sólidos; o material a testar será exposto a uma alta tensão,gradualmente aumentando o ambiente de pequena corrente até que se forme um canal condutor estável na superfície do materialEste tempo é o tempo de resistência de arco do material.

Principais requisitos técnicos:

1Voltagem de entrada: AC 220 V

2Voltagem de saída: AC 0-20 KV;

3Capacidade eléctrica: 1,5 KVA

4Método de ensaio: arco intermitente, arco contínuo

5. Corrente de ensaio: 10MA-20MA-30MA-40MA opcional

6Erro de controlo da tensão de ensaio: ≤ 1%

7. Erro do tempo de ligação/desligação do arco: < 5 ms

8. Tensão de ensaio ajustável de forma contínua: 0-20 KV

9Precisão de controlo da corrente: ± 10%

10Especificações do eléctrodo: eléctrodo de chapa de aço inoxidável 25,4 mm * 12,7 mm * 0,15 mm

Eletrodo de aço de tungstênio 56 mm * 7 mm * 30 mm

Ângulo de configuração do eléctrodo 110 graus

O ângulo entre o eletrodo e o plano horizontal é de 35 graus

Peso do eléctrodo: 50 G

11Medidas de segurança:

(1) Protecção contra sobrevoltagem

(2) Protecção contra sobrecorrência

(3) Protecção contra curto-circuito

(4) Protecção da abertura da porta de segurança

(5) Protecção contra erros de funcionamento de software

12Dimensões externas: 800 mm de comprimento × 700 mm de largura × 1350 mm de altura

Configuração principal:

TÉ hospedeiro: uma unidade

Gerador de alta tensão de 20000 volts: uma unidade

FDispositivo de regulação de tensão de microcomputador totalmente automático: um conjunto(modo de porta em série)

VDispositivo de transmissão de tipo de isolamento de aquisição de corrente e de aquisição de corrente: um conjunto

Eletrodos de ensaio: dois conjuntos

barra de libertação de correnteUm:(tipo de resina)

CSoftware de medição e controlo de resistência a arco de computador: um conjunto

Ccomputadores: um conjunto(marca Lenovo)

BImpressora a jato de tinta a cores: um conjunto

PCDs de programação: um conjunto

PManual do utilizador: um exemplar

MCertificado de verificação etológica: um exemplar

CCertificado de conformidade: um exemplar

RFerramenta de andom: um conjunto
