DX8427A Máquina de ensaio de envelhecimento de corona AC/DC

Máquina de Teste de Envelhecimento por Corona AC/DC DX8427A

Análise experimental de envelhecimento por corona de borracha de silicone, pesquisa sobre características de envelhecimento por corona AC/DC, equipamento experimental de envelhecimento por corona de material de isolador composto, sistema de teste de envelhecimento por corona de material de isolamento orgânico, sistema de caixa de teste de envelhecimento por corona,

Visão Geral do Equipamento:

Adequado para instituições de pesquisa científica, o sistema de teste de resistência ao envelhecimento por corona de material isolante sólido desenvolvido pode atingir diferentes condições de teste de corona e pode realizar testes de envelhecimento por corona em 5 amostras simultaneamente. Ao mesmo tempo, o sistema também pode ser usado para o teste de resistência à tensão de materiais isolantes sólidos contra descarga por corona; Pode realizar pesquisa experimental sistemática sobre o fenômeno de envelhecimento por corona de borracha de silicone HTV sob diferentes condições. Ao mesmo tempo, o desenvolvimento deste sistema deve fornecer uma plataforma de teste padrão para pesquisa doméstica sobre a resistência ao envelhecimento por corona de materiais isolantes sólidos, o que ajudará a realizar pesquisas sobre as características de resistência ao envelhecimento por corona de vários materiais isolantes sólidos.

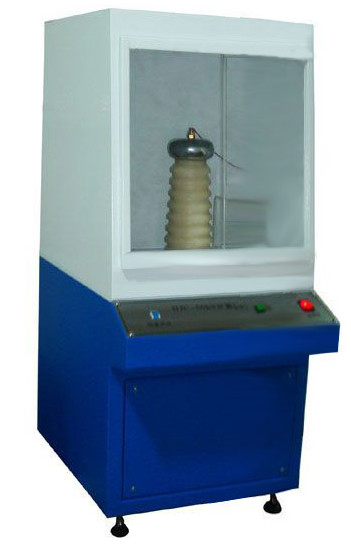

Componentes Principais: 1) Dispositivo de geração de corona, 2) Sistema de medição, 3) Sistema de proteção, 4) Sistema de controle e monitoramento ambiental. O dispositivo real do sistema de teste de resistência ao envelhecimento por corona para materiais isolantes sólidos é mostrado na figura física 1

Padrões de referência do equipamento:

Consulte o padrão de teste ASTM D2275-14 americano "Método de Teste Padrão para Resistência de Tensão Superficial de Materiais Isolantes Elétricos Sólidos à Descarga Parcial (Corona)".

Parâmetros técnicos:

(1) Dispositivo de geração de corona:

1. Usando transformador de teste livre de corona de frequência de potência YDT-5/50, faixa de tensão: 0-50KV

2. O regulador de tensão retorna automaticamente a zero após o desarme;

3. Fechamento em posição zero, com subida e descida automática de tensão;

4. Protetor de vazamento importado, proteção confiável da segurança pessoal;

5. Proteção contra sobrecorrente, limiar e outras funções de proteção de segurança;

6. Exibição de tensão e corrente, precisão de medição ± 0,2%, tensão de ruptura mantida;

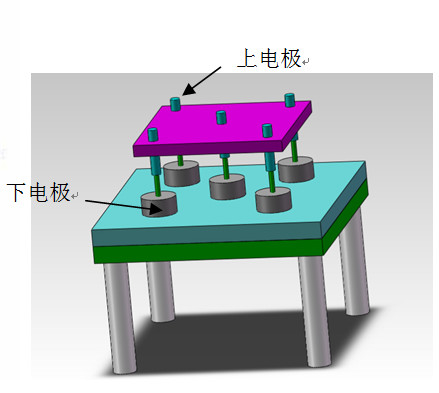

7. Eletrodo experimental: O eletrodo adota o modo tradicional de agulha-placa para simular a descarga de corona de ponta no campo. Um eletrodo de agulha de aço inoxidável com raio de curvatura de 0,2 mm é usado como eletrodo superior, e um eletrodo de placa de cobre é usado como eletrodo inferior com diâmetro de 30 mm. Todo o sistema de eletrodos consiste em 5 conjuntos de eletrodos agulha-placa, como mostrado na Figura 3 (capacitores imersos em óleo de alta tensão)

8. Distância entre eletrodos: 100mm

9. Número de eletrodos: 5

10. A distância entre o eletrodo da ponta da agulha e a amostra é ajustável, com uma distância ajustável de 15mm

11. Capacidade nominal do transformador de alta tensão: 5KVA;

12. Tensão nominal de entrada/saída: 200V/50KV;

13. Corrente nominal de entrada/saída: 20A/0,04A;

14. Sistema de controle: Adotando controle PLC

15. Cinco opções de velocidade para aumento de tensão: 5V, 50V, 100V, 500V, 1000, 2000V podem ser definidas arbitrariamente;

16. Equipado com funções de proteção contra vazamento, sobrecarga, curto-circuito, ruptura e alta tensão;

17. Componentes do instrumento: composto por um regulador de tensão de contato elétrico, caixa de controle, resistor de proteção e caixa de eletrodos;

18. Este dispositivo pode realizar testes de envelhecimento por corona, ruptura de tensão e suportar tensão simultaneamente;

19. Ruptura de tensão equipada com eletrodos de aço inoxidável de grau 25 e grau 75, e um conjunto de bancada de teste de alta temperatura

20. O teste de envelhecimento por corona é equipado com 5 conjuntos de eletrodos de agulha, eletrodos de placa de cobre e um conjunto de racks de amostras de envelhecimento por corona

21. Um conjunto de software de teste profissional

22. Um conjunto de computadores de marca equipados com uma impressora:

(2) Dispositivos de controle ambiental

1. Sensor de temperatura: Usando sensor de alta precisão P-T-100 de Taiwan

2. Método de Controle de Temperatura e Umidade: Método de Controle de Temperatura e Umidade Balanceada (BTHC) Ajuste Inteligente PID

3. Faixa de temperatura: -10 °C ~ 150 °C pode ser definida

4. Faixa de umidade 20-98% RH

5. Precisão de controle de temperatura e umidade: ± 0,2 °C; ± 2,5% RH

6. Uniformidade dentro da câmara de temperatura e umidade: ± 0,5 °C ~ ± 0,2 °C; ± 4,0% RH

7. Precisão da resolução do controlador: ± 0,01% °C; ± 1% UR

8. Taxa de aquecimento: ≥ 2,5 °C/min

9. Taxa de resfriamento: média 1 °C/min

10. Desvio de temperatura: ≤ ± 0,5 °C em -10~+99 °C, ≤ ± 1,0 °C em 100~+150 °C

11. Desvio de umidade ± 2,5% RH (>75% RH), ± 4,0% RH (≤ 75% RH)

12. Concha externa confiável de chapa de aço laminada a frio, material da caixa interna de tinta de cozimento eletrostático de alta temperatura, chapa de aço inoxidável (SUS304)

13. Material de isolamento térmico: espuma de poliuretano de alta densidade + fibra de vidro

14. A janela de observação é uma janela de vidro a vácuo de três camadas

15. Iluminação dentro da caixa: Equipamento de iluminação de projeção grande angular, portas duplas com portas seladas

16. Tamanho do espaço dentro da caixa de teste: 500 * 500 * 600mm

17. Tratamento de isolamento deve ser aplicado às paredes internas da sala de teste, com nível de resistência à tensão de 50KV

(3) Dimensões da máquina de teste de envelhecimento por corona AC/DC:

Dimensões do dispositivo de geração de corona: 850 * 740 * 1500mm;

Dimensões do dispositivo de controle ambiental: 700 * 1100 * 1700mm;

(4) Sistema de aquisição de dados para máquina de teste de envelhecimento por corona AC/DC

1. Usando a placa de aquisição de dados de alta precisão PCI de 16 bits da Advantech, a faixa de tensão do sinal de entrada é ± 5V ou ± 10V, e a taxa de amostragem é 3MS/s. Pode coletar simultaneamente múltiplos sinais de corrente e tensão de corona, e enviar os resultados de medição para o computador para processamento.

2. A interface amigável do software LabView pode exibir a forma de onda da tensão de corona; Pode exibir a quantidade de carga dos semiciclos positivo e negativo da corrente de descarga de corona, bem como a tendência da energia de descarga ao longo do tempo.

3. Após o experimento, os dados de teste podem ser gerados em um relatório e impressos ou salvos.

(5) Acessórios principais da máquina de teste de envelhecimento por corona AC/DC

1. 1 gerador de corona

2. 1 dispositivo de controle ambiental

3. Um computador de marca

4. Um conjunto de software de coleta profissional

5. Coloque um
