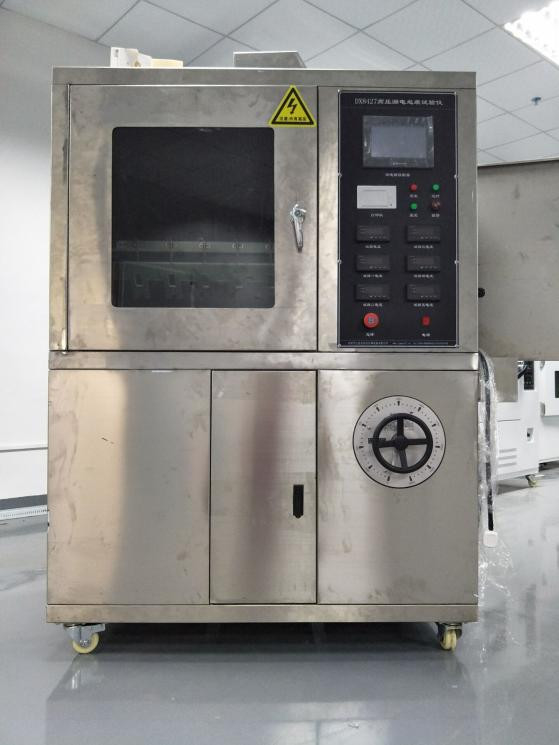

DX8427HMáquina de ensaio de detecção de fugas de alta tensão
1Sâmbito de aplicação:
Apto principalmente para testar a resistência dos produtos eléctricos e electrónicos, aparelhos domésticos e dos seus materiais a traços eléctricos e corrosão,Simulação da utilização de poluentes líquidos e amostras de superfície inclinadas a uma frequência de potência (48 Hz - 62 Hz)- Avaliação do nível de resistência dos materiais de isolamento elétrico utilizados em condições ambientais adversas através da medição da resistência à eletrificação e à corrosão.Sob a influência da umidade e das impurezas dos produtos eléctricosO arco resultante pode causar avarias, curto-circuito,ou erosão do material devido à descargaEste teste é um teste destrutivo que simula a situação acima em materiais de isolamento,utilizado para medir e avaliar a resistência relativa aos vazamentos e marcação de isoladores sob a ação de um campo elétrico e impurezas que contenham água a uma tensão especificadaÉ adequado para materiais sólidos de isolamento elétrico e seus produtos em produtos elétricos e eletrónicos, aparelhos domésticos, tais como tomadas de relé, tampas de interruptores de conversão, contactores,etc..
2, Em conformidade com as normas:
According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", os elementos de ensaio de simulação especificados na norma para o ensaio AC/DC de detecção de fugas de materiais isolantes, aplicável à borracha,de plástico e outros materiais de isolamento elétrico, como o método do plano inclinado. Padrão para cinco conjuntos de testadores de borracha de silicone e testadores de silicone
Parâmetros técnicos:
Eletrodo: 0,5 mm de espessura Material: aço inoxidável;
Distância entre os eletrodos superior e inferior: 50,0 mm ± 0.1;
Voltagem de ensaio: 100V-6000V ajustável sem passos;
Regulador de tensão: saída: ajustável a partir de 0 ̊250 V, com uma capacidade de 5 KVA;
Quando a corrente do circuito for de 60 mA, cortar a tensão de saída;
Tempo de ensaio: 6 horas;
Precisão de queda: 0,5%;
Estabilidade da tensão: ± 1%;
Regulador de tensão de alta precisão: saída AC220V. Potência 6000W. Precisão ± 1%;
Transformador de ensaio: capacidade 5KVA. Tensão de saída máxima AC6000V (ou DC6000V opcional);
Detecção de vestígios: de acordo com a norma GB/T6553-2003/4.1.2, aplicar uma tensão (2,5 kV, 3 5 kV e 4,5 kV) e gotejar o líquido contaminado a uma certa taxa de fluxo.
Dispositivo de precipitação: utilizando uma bomba peristáltica de precisão Ralph, com um débito de 0,00185-20 mililitros por minuto, uma velocidade de trabalho de 0,1-50 revoluções por minuto,e um erro de precisão do caudal inferior a 00,5%;
Voltagem de saída: AC/DC (comutável)
Casca: fabricada em aço inoxidável SUS304 (superfície escovada);
O reservatório de esgoto é feito de aço inoxidável 316 e equipado com um dispositivo de vedação.
O volume é de 0,56m3, o volume do estúdio: 900L * 650W * 950H (mm);
Dimensões do instrumento: 1200L * 750W * 1800H (mm), comprimento 750 * largura 1180 * altura 1760mm, caixa de madeira 890 * 1320 * 1900
Peso: aproximadamente 200 kg
Dispositivo de controlo: Adoptado o controlo do ecrã táctil Siemens PLC+Taiwan Weinview, controlo preciso, operação simples, design totalmente humanizado, geração automática de relatórios após o ensaio,e a impressora térmica do painel pode imprimir os resultados dos testes em tempo hábil;
Número de grupos de ensaio: cinco grupos (durante o ensaio, uma bomba controla um grupo de gotículas e o processo de ensaio não se afeta mutuamente,que não é comumente visto no mercado, uma vez que uma bomba controla cinco grupos) (pode ser testado separadamente ou em conjunto)
Passos de ensaio:
Preparação do experimento: Salvo disposição em contrário, o experimento deve ser realizado a uma temperatura ambiente de (23 ± 2) °C, com cinco amostras testadas para cada material.Ao instalar a amostra, a superfície de ensaio mate deve estar virada para baixo, fazendo-a em ângulo de 45° com o plano horizontal.
Nota:Usar novos filtros de papel para cada experimento.
Em primeiro lugar, injetar o líquido contaminado no revestimento do papel de filtro para umedecer completamente o papel de filtro.Ajustar o caudal do líquido contaminado e corrigir o caudal de acordo com o disposto no quadro 1Observar o fluxo durante, pelo menos, 10 minutos para assegurar que o líquido contaminado flui de forma constante pela superfície da amostra entre os dois elétrodos.O líquido contaminado deve fluir para fora do orifício axial do elétrodo superior em vez de transbordar do lado ou parte superior do papel filtro.
Aplicar tensão
Método 1: Método de localização da tensão constante.
Quando o líquido contaminado fluir uniformemente à taxa de escoamento especificada no quadro 1, feche o interruptor e aumente a tensão para um dos valores de tensão mais adequados de 2,5 kV, 3,5 kV ou 4,5 kV.Comece o tempo e mantenha a tensão constante por 6 horas.
Se for necessário realizar um ensaio a uma tensão superior ou inferior, deve ser colhido outro conjunto de cinco amostras para cada tensão de ensaio preferida para ensaio.
A tensão eléctrica de rastreamento constante é a tensão máxima a que as cinco amostras não foram danificadas após seis horas de exposição.
Os materiais são classificados do seguinte modo:
Nível 1A0 ou 1B0: De acordo com a norma de julgamento A ou a norma de julgamento B, se uma amostra falhar no prazo de 6 horas a 2,5 kV;
Nível 1A2.5 ou 1B2.5Se todos os cinco espécimes suportarem uma tensão de 2,5 kV durante 6 horas e qualquer espécime falhar dentro de 6 horas a 3,5 kV;
Nível 1A3.5 ou 1B3.5Se todos os cinco espécimes suportarem uma tensão de 3,5 kV durante 6 horas e qualquer espécime falhar dentro de 6 horas a 4,5 kV;
Nível IA4.5 ou 1B4.5 : Se as cinco amostras suportarem uma tensão de 4,5 kV durante 6 horas; em cada caso, deve ser comunicada a profundidade máxima de erosão.
Método 2: Método de rastreamento de tensão por etapas:
Escolher uma tensão de partida com um valor múltiplo de 250 V, a partir do início,para que não haja violação da norma de julgamento A (corrente superior a 60 mA) antes da tensão do terceiro nível (pode ser necessário um ensaio preliminar). Quando o líquido contaminado flui uniformemente na taxa de fluxo especificada, feche o interruptor e aumente a tensão para o valor selecionado, mantenha a tensão por 1 hora,e, em seguida, aumentar gradualmente a tensão em 250 V a cada hora até que o dano de acordo com a norma de julgamento A ocorreQuando a tensão aumenta, o caudal do líquido contaminado e o valor da resistência do resistor de série devem também aumentar de acordo com as disposições do quadro 1.
A tensão eletroquímica gradual é a tensão máxima a que as cinco amostras não foram danificadas após terem sido submetidas a Ih.
Os materiais são classificados do seguinte modo:
Nível 2Ax, onde x é a tensão máxima à qual o material submetido a ensaio pode suportar, expressa em kV.
Nota1: É inevitável que se verifique um fenômeno de cintilação significativo, caso contrário, deve verificar-se cuidadosamente o circuito, o fluxo do líquido contaminado e a resistência do líquido contaminado.
O flashing refere-se a um pequeno arco amarelo a branco (ocasionalmente azul em alguns materiais) que aparece diretamente acima dos dentes inferiores do eletrodo dentro de alguns minutos após a aplicação da tensão.
Embora a descarga possa saltar de um dente para outro antes de ocorrer um pequeno e brilhante "ponto quente" estável, essas descargas são basicamente realizadas de forma contínua.Esses "pontos quentes" podem queimar a superfície da amostra e, finalmente, podem levar a danos eletroquímicosA descarga rápida na superfície da amostra entre os dois elétrodos pode não causar rastreamento.
Os fenômenos de cintilação significativos também podem ser observados usando um osciloscópio de raios catódicos.2W) ligados em série com um dispositivo de sobrecorrente.
O piscar normal pode ser observado a partir da forma de onda contínua, mas desigual, e interrompida da frequência de corrente de potência a cada meio ciclo.
Nota 2: Antes de o traço atingir o elétrodo superior, quando uma corrente de 60 mA atravessa o traço condutor e o eletrólito retido na superfície da amostra,o dispositivo de sobrecorrente deve ser activado.
Nota3: A profundidade da erosão deve ser medida após raspagem ou utilizando outros métodos para remover isolamento e detritos decompostos.
Este instrumento foi concebido em estrita conformidade com as normas GB/T6553-2003 e IEC60587-2007.
Norma baseada em: GB/T6553-2014/IEC60587:2007 Método de ensaio para avaliação da resistência à rastreabilidade e à corrosão dos materiais isolantes elétricos utilizados em condições ambientais severas
Método 1: Método de rastreamento da tensão constante;
Método 2: Método de rastreamento de tensão por etapas.
A última norma GB/T6553-2014/IEC60587:2007
As principais diferenças entre o GB/T6553-2014 e o GB/T6553-2003 são:
A presente norma foi elaborada em conformidade com as regras estabelecidas no GB/T 1.1-2009.
Esta norma substitui a GB/T 6553-2003<.
Em comparação com a norma GB/T 6553-2003, as principais alterações desta norma são as seguintes:
O nome desta norma foi alterado para "Método de ensaio para avaliação da resistência à rastreabilidade e à corrosão dos materiais de isolamento elétrico utilizados em condições ambientais severas";
¢ A frequência de potência foi alterada de "48 Hz - 62 Hz" para "45 Hz - 65 Hz" (ver Capítulo 1, Capítulo 1 da edição de 2003);
¢ A limpeza da amostra é claramente especificada na preparação da amostra (ver ponto 3.3).2, versão 3.2);
"Cambiar "... pode actuar quando excede 60 mA durante 2 segundos"... para "... pode actuar quando excede 60 mA ou 6 mA durante 2 a 3 segundos"... (ver 4.1.4 da versão 4.1.4, 2003);
¢ Adicionado "dispositivo de ventilação 4.6" (ver ponto 4-6);
-1. Mudar "a um ângulo de 45° em relação à horizontal" para "a um ângulo de 45° ± 2° em relação à horizontal" e acrescentar o conteúdo "5 amostras podem ser testadas juntas ou independentemente" (ver ponto 5.2).1.2 da versão 5.1.2, 2003);
1. Adicionado o conteúdo de "parênteses" e "exemplos ilustrados" (ver 5.1.3 da versão 5.1.3, 2003);
A presente norma 5.4 substitui o conteúdo da norma de avaliação dos pontos finais do capítulo 1 do GB/T 6553...2003 e acrescenta o conteúdo "Quando a amostra tiver furos devido a corrosão concentrada ou se incendiar, considera-se que se atingiu o ponto final" (ver Capítulo I da versão 5.42003).
O método de tradução utilizado na presente norma é equivalente ao utilizado na norma IEC 60587:2007.
Esta norma foi proposta pela Associação da Indústria Elétrica da China.
A presente norma está sob a competência do Comité Técnico Nacional para a Avaliação e Normalização dos Materiais e Sistemas de Isolamento Elétrico (SAC/TC 301).
As principais unidades de elaboração desta norma são o Guilin Electric Appliance Science Research Institute Co., Ltd., o Shenzhen Institute of Standards and Technology,Guangdong Biaomei Silicon Fluoride New Materials Co.., Ltd., e Instituto de Tecnologia Elétrica e Economia da Indústria de Máquinas de Pequim.
Os principais redatores deste padrão são Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying e Guo Liping.
As versões anteriores desta norma foram publicadas do seguinte modo:
¥ GB/T 6553-1986, GB/T 6553-2003.
