DX8330 Máquina de ensaio de densidade de fumaça de fios e cabos

DX8330 WMáquina de teste de densidade de fumaça de fios e cabos

Escopo de aplicação : Usado principalmente para determinar a concentração de fumaça liberada por cabos e cabos ópticos durante a combustão sob condições específicas.

Conformidade com as normas: Atende aos requisitos das normas de teste GB/T17651.1-1998 e IEC61034-1-2 "Medição da Densidade de Fumaça de Cabos e Cabos Ópticos sob Condições Específicas de Combustão".

Principais características: Esta máquina de teste envolve conhecimento profissional em aspectos mecânicos, ópticos e eletrônicos. É um produto integrado de tecnologia mecânica e optoeletrônica, com vantagens como estrutura razoável, desempenho estável e fácil operação; Interface de operação Windows XP, estilo LabVIEW e mecanismo de segurança abrangente. Durante o período de teste, os resultados da medição são exibidos em tempo real e uma curva adequada é desenhada dinamicamente. Os dados podem ser salvos permanentemente, recuperados e impressos, e relatórios podem ser impressos diretamente.

Princípio: O sistema de medição óptica de densidade de fumaça para cabos ou cabos ópticos em combustão sob condições específicas consiste em uma fonte de luz, um receptor de fotocélula de silício e um sistema de computador. A luz gerada pela fonte de luz passa por um laboratório de densidade de fumaça de 3m×3m×3m formando um feixe de luz uniforme com um diâmetro de 1,5m±0,1m na parede oposta à fonte de luz, e uma fotocélula instalada no centro do feixe detecta a intensidade do feixe da fonte de luz. Quando uma grande quantidade de fumaça é gerada na câmara de combustão devido à queima de cabos ou cabos ópticos, a fumaça absorve parte da energia fotoelétrica, enfraquecendo a intensidade do feixe da fotocélula de silício. Ao processar os dados com um sistema de computador, a transmitância Tt com uma resposta linear em relação aos 100% iniciais pode ser calculada.

Câmara de combustão: Toda a câmara de combustão cúbica é fixada em um suporte quadrado usando aço inoxidável SUS304 espesso de 1,5 mm.

Tamanho da câmara de combustão: 3M x 3M x 3M, totalizando 27 metros cúbicos. Pode ser uma estrutura de parede de tijolos ou uma estrutura de chapa de aço, escolhida pelo cliente;

Estrutura do equipamento: Há uma janela de observação de vidro na frente, e uma janela de vedação transparente com tamanho de 100mm x 100mm é instalada nas paredes opostas em ambos os lados, permitindo a passagem do feixe de luz do dispositivo de medição de luz horizontal. A altura do centro da janela de vedação em relação ao solo é de 2150 mm. Existem vários orifícios de ventilação na parte inferior, com orifícios de ventilação de 100x500 mm (50 centímetros quadrados). A parte inferior é equipada com seis rodas e a parte superior dos seis rodízios é equipada com ventiladores de exaustão.

Sistema de medição óptica:

Fonte de luz: lâmpada de halogênio de quartzo importada, potência nominal: 100W, tensão nominal: 12V, retorno de luz nominal: 2000-3000Lm

Receptor: É uma fotocélula de silício com transmitância de luz de 0% indicando nenhuma luz passando, e transmitância de luz de 100% indicando passagem completa da luz sem obstrução. A resposta espectral é compatível com o espectrofotômetro da Comissão Internacional de Iluminação (CIE).

Instalação: Instalar em uma extremidade de um tubo de 150 de comprimento com uma janela à prova de poeira na outra extremidade. A parede interna do tubo é preta brilhante e antirreflexo.

Uma transmitância de luz de 0% indica nenhuma luz passando, enquanto uma transmitância de luz de 100% indica passagem completa da luz sem obstrução.

Fonte de ignição padrão: A fonte de ignição é 1,0L de álcool. Configuração: etanol 90%, metanol 4%, água 6%

Bandeja de álcool (barco de combustão): feita de aço inoxidável com espessura de 1,0 mm, com uma superfície inferior de 210x110 mm, uma superfície superior de 240x140 mm e uma altura de 80 mm,

Posição de instalação: A altura da bandeja de álcool em relação ao solo é de 100 mm, permitindo a circulação de ar.

Mistura de fumaça: Usando um ventilador de mesa para distribuir uniformemente a fumaça na câmara de combustão. O eixo do ventilador está a 250 mm do solo, a 500 mm da parede, e o volume de ar é de 7 metros cúbicos por minuto. Durante o experimento, o ar foi soprado horizontalmente por um ventilador.

Teste em branco: O objetivo é ajustar a temperatura dentro da câmara de combustão para atingir a temperatura especificada e queimar a lâmpada de álcool para atingir uma temperatura de 25 ± 5 ℃ na câmara de combustão.

Dispositivo de medição de temperatura: Um sensor de temperatura é instalado a uma altura de 1,5 metros do solo e 0,5 metros da parede interna da porta. Monitore a temperatura no laboratório.

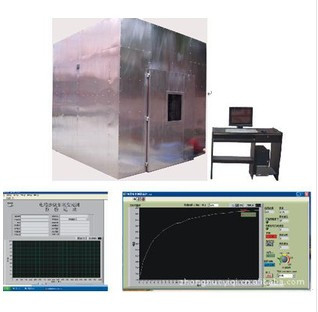

Acessórios aleatórios: incluindo um conjunto de software de medição de transmitância que pode gerar curvas e relatórios. Veja as Figuras 1 e 2.

Incluindo um computador e uma impressora cada: O computador é equipado com a marca Lenovo da seguinte forma: CPU: E4300 Placa-mãe: Asus P5KPL Memória: Kingston 2G; Disco rígido 160G tela: 15 polegadas LCD drive: Samsung DVD; Incluindo sistema de exaustão de fumaça de aço inoxidável. (Usando exaustão de fumaça forte e controle de interruptor elétrico conforme mostrado na figura)

Dimensões reservadas sugeridas para colocar este instrumento no laboratório: altura 4,5M x profundidade 4M x comprimento 6m

Requisito de temperatura da sala do laboratório: 25±5℃

Condições ambientais de uso: solo plano, boa ventilação, livre de gases e poeira inflamáveis, explosivos, corrosivos; Não há fonte de radiação eletromagnética forte por perto; Deixe espaço de manutenção apropriado ao redor do equipamento.

Temperatura: 5℃~30℃.

Pressão do ar: 86-106kPa.

Fonte de alimentação: AC220V/50HZ.

Faixa de flutuação permitida de tensão: 380V ± 10%.

Faixa de flutuação permitida de frequência: 50Hz ± 1%.

Os usuários são obrigados a configurar disjuntores de ar e energia de capacidade correspondente para o equipamento no local de instalação, e este disjuntor deve ser independente e dedicado para o uso deste equipamento.

Quando o equipamento não estiver funcionando, a temperatura ambiente deve ser mantida entre 0-45℃

1. Dispositivo de medição óptica:

A. Lâmpada de halogênio de quartzo importada com fonte de luz: potência nominal: 100W, tensão nominal: 12V, retorno de luz nominal: 2000-

3000Lm

B. Receptor: É uma fotocélula de silício com transmitância de luz de 0% indicando nenhuma luz passando, e transmitância de luz de 100% indicando passagem completa da luz sem obstrução.

2. Fonte de ignição padrão:

A. A fonte de ignição é 1,0L de álcool

B. Bandeja de álcool: feita de aço inoxidável, com superfície inferior de 210x110 mm, superfície superior de 240x140 mm e altura de 80 mm feita de vidro de quartzo,

3. Mistura de fumaça: Usando um ventilador de mesa para distribuir uniformemente a fumaça na câmara de combustão.

4. Teste em branco: Queima da lâmpada de álcool para atingir uma temperatura de 25 ± 5 ℃ na câmara de combustão.

5. Dispositivo de medição de temperatura: Um sensor de temperatura é instalado a uma altura de 1,5 metros do solo e 0,5 metros da parede interna da porta.

6. Um conjunto de software de medição de transmitância está incluído, que pode gerar curvas e relatórios.

7. Incluindo um computador (Impressora fornecida pelo usuário)
