Escopo de aplicação: Adequado principalmente para testar o desempenho de combustão de propano de correias transportadoras retardadoras de chamas com tecidos de núcleo inteiro usados em minas de carvão. De acordo com MT914-2008 "Correias transportadoras retardadoras de chamas de núcleo inteiro para tecidos de minas de carvão", o desempenho de combustão de propano em túneis é testado. Adotando um sistema de exaustão forte, o sistema de ventilador de exaustão é ativado para purificar os gases de exaustão através de carvão ativado de cortina d'água e descarregá-los, atendendo aos padrões nacionais de emissão.
Principais parâmetros técnicos:
1. Faixa: Consiste em uma câmara, a parede externa da câmara é construída de material refratário de 25 mm, com uma entrada de 460 mm x 460 mm e um comprimento de 1676 mm. Está conectada a um tubo de exaustão de 300 mm de diâmetro através de um conector cônico de aço inoxidável de 1,5 mm de espessura.
2. Capota de exaustão: composta de aço inoxidável de 1,5 mm de espessura, colocada diretamente acima da câmara de teste, usada para extrair fumaça que se difunde de fora do forno durante o processo de teste;
3. Suportes: usados para colocar amostras fixas de correia transportadora. O banco de teste tem especificações de 1500 mm de comprimento, 220 mm de largura e 160 mm de altura, consistindo em barras de aço com diâmetro de 10 mm.
4. Queimador de alquil benzeno: composto por seis injetores de combustão, com o bico inclinado para dentro em um ângulo de 45 °
5. Materiais de teste: ≥ 95% preenchido com gás propano (fornecido pelo usuário);
6. Amostras: correia transportadora retardadora de chamas
7. Dispositivo de pesagem: usado para pesar o peso da amostra da correia transportadora e do cilindro de gás antes e depois do teste; 30kg/0,001kg
8. Anemômetro: colocado na linha central a uma distância de 310 mm do piso da câmara e 285 mm da entrada da câmara;
9. Termopares: tipo K, com diâmetro externo não superior a 3 mm; Diâmetro do fio 0,5 mm, precisão não inferior ao nível II, faixa 1300 ℃;
10. Sistema de Controle de Temperatura: Controlado por computador, o sinal de milivolt gerado pelo termopar é enviado para a placa de ajuste de sinal. O sinal analógico é convertido em um sinal digital através de uma placa de aquisição de dados e, em seguida, controlado e relatado por software de computador;
11. Cronômetro: Resolução: 0,1S, erro não superior a 1s/h
12. Medidor de fluxo de combustível: 35 ~ 350L/H ajustável, precisão de controle ± 2L/h
13. Precisão do controle de consumo de combustível: 565 ± 2g/50min
14. Tensão da fonte de alimentação: AC380V 50Hz sistema trifásico de cinco fios;
15. Consumo de energia: 4,01KW;
16. Temperatura ambiente de teste: 5 ℃ -30 ℃
17. Virada vertical 6800 * 4400 * 2700mm ou linha reta horizontal 9500 * 1800 * 2700mm.

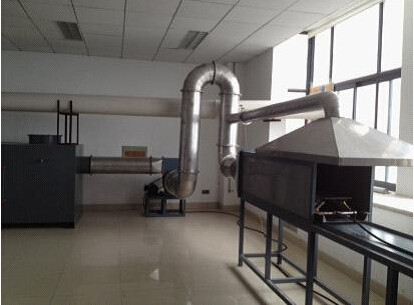

Composição do equipamento: composto por quatro partes principais: caixa de controle principal, dispositivo de sopro, suporte de combustão e bico de combustão.
A caixa de controle é móvel.
Purificação de ar do ventilador de exaustão: Após instalar o duto de exaustão no ventilador de exaustão, o ar passa pelo túnel e a vazão do ar é controlada por uma válvula de controle.
O material da estrutura é feito de soldagem quadrada de aço inoxidável 304, e o material da caixa de controle é (t=1,2mm) chapa de aço eletrostática. A superfície é pulverizada com plástico, que é mais liso e bonito.
Lâmpada de pulverização: material SUS304, fabricado internamente por nossa empresa.
Sistema de controle:
1 A caixa de controle adota um sistema de controle de relé, e todos os componentes eletrônicos são de marcas nacionais estabelecidas, o que pode garantir melhor o desempenho de trabalho e a precisão de detecção da máquina.
2 A temperatura adota um controlador de temperatura P.I.D inteligente importado (com função de cálculo automático) e um sensor de termopar PT100 de alta precisão e cronômetro.
3 O equipamento possui os seguintes dispositivos de proteção de segurança: sobrecarga de energia, proteção contra curto-circuito, proteção contra sobrecarga do circuito de controle e proteção contra超alta temperatura.
