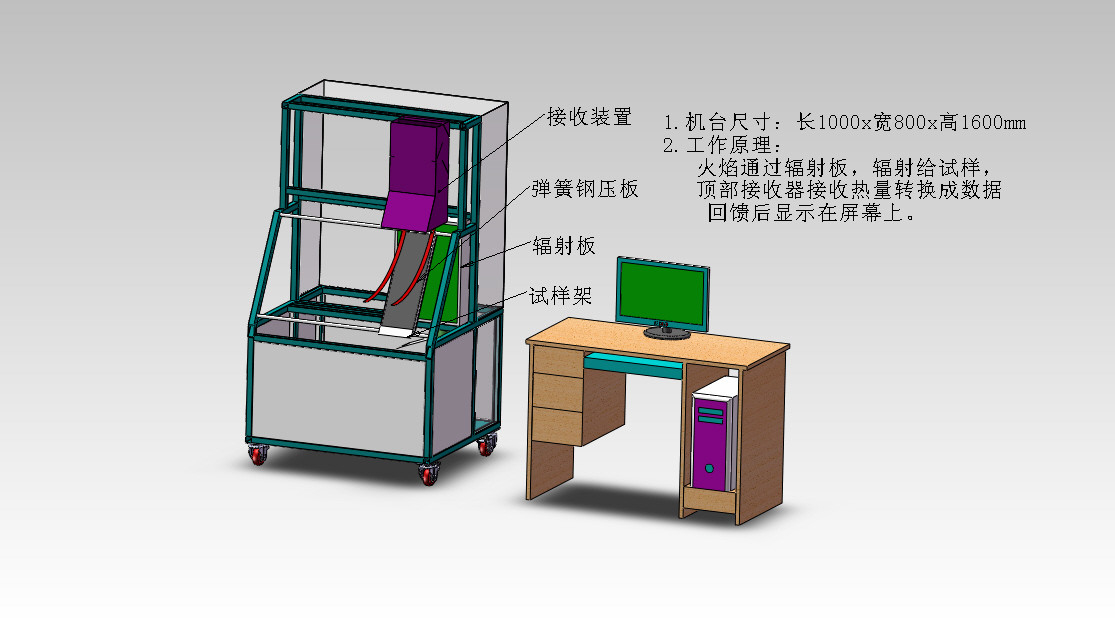

DX8335A Teste de propagação de chama de placa de radiação

Introdução ao produto:

O provador de propagação da chama do painel radiante é utilizado para testar a inflamabilidade dos materiais de superfície de construção (ASTM E162) e dos plásticos de espuma (ASTM D3675) utilizando o painel radiante térmico a gás.O índice de propagação da chama (IS) é determinado por fatores como a propagação da chama e a dissipação de calorÉ um parâmetro necessário em muitos padrões industriais, especialmente para o transporte público (trens e autocarros).

Norma de referência:

Método de ensaio padrão ASTM E 162 para a inflamabilidade superficial de materiais que utilizam energia térmica radiante • ASTM D 3675:Método de ensaio padrão para a inflamabilidade superficial de materiais porosos flexíveis utilizando energia térmica radiante

Características do produto:

l A estrutura do quadro é feita de aço inoxidável; Bela e resistente à corrosão; A placa refletora é composta por uma estrutura de ferro fundido, com uma dimensão de superfície de 305X457 mm.É feito de material permeável poroso e funciona a uma temperatura de 815 °C;

l O filtro está equipado com um ventilador que pode fornecer ar à placa refletora;

l O dispositivo inclui um ignicionador, ignição electrónica e dispositivo automático de monitorização da segurança do apagão;

l Detentor de amostras de aço inoxidável com pontos de observação fixados a cada 3 polegadas para observar o progresso da frente de chama;

l Pirômetro, que mede a temperatura da superfície da placa de radiação, incluindo o suporte; a temperatura atinge 815 °C;

l Portador de amostras de aço inoxidável e dispositivo de bocal de ignição;

L Contador de fluxo de ar, válvula de controlo de gás, que controla a mistura do gás enviado para a placa de radiação;

O tubo de escape de aço inoxidável com parte desmontável para facilitar a limpeza dos termopares. O tubo de escape é equipado com 8 termopares de acordo com a norma;

Calibrar o queimador com furos de 1,8 mm em 16 ângulos diferentes e ao longo da linha do centro;

Para controlar a temperatura da superfície do reflector, é necessário fixar uma temperatura do corpo negro de 180 °C a 230 °C, com precisão de ± 5 °C.com um diâmetro de diâmetro não superior a 50 mm,;

l Estaca de medição de temperatura com termocouple isolado;

l Fluxímetro de calor importado (tipo de folha circular) para testar o estado de radiação térmica da placa de radiação (0-100 kW/m2);

l O sistema DAQ pode realizar controlo e medição automáticos;

L Dispositivo de controlo da segurança do gás e de corte de circuito;

Sistema de controlo:

1. gabinete de controlo elétrico independente;

2. gabinete de controlo padrão, computador + sistema de controlo inteligente Labview;

3Testes inteligentes do sistema e fácil operação;

4. Fluxímetro de gás importado, controlo preciso do caudal de gás;

5Calibração automática dos níveis de radiação e controlo automático dos níveis experimentais de radiação;

6. Fluxo de ventilador de escape de 0,5 m/s;

7Equipado com um computador, os dados experimentais são salvos automaticamente.

8Gás: gás propano industrial (fornecido pelo utilizador).
