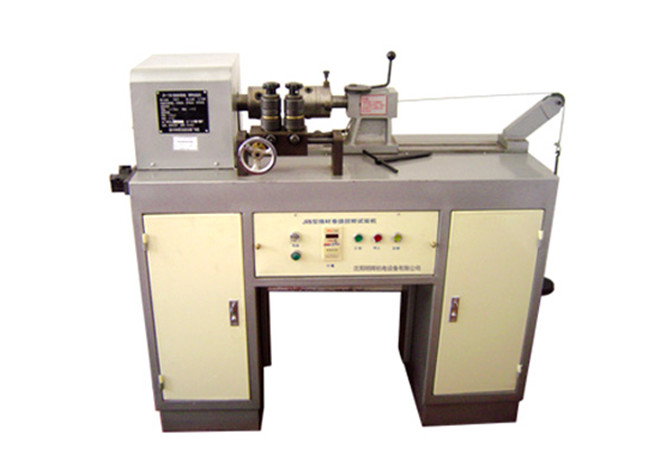

DX8440 Teste de torção de enrolamento de arame

DX8440WTeste de torção de enrolamentor

Introdução ao produto:Apto principalmente para a realização de testes de torção e enrolamento em hastes de cobre, hastes de alumínio e fios de aço à velocidade de torção especificada.Também pode ser aplicado à resistência de torção de vários fios metálicos e o número de vezes que o filme de tinta de fios esmaltados pode suportar torção.

Método de ensaio:O método de ensaio consiste em apertar as duas extremidades da peça de ensaio e fixar uma das extremidades no local,enquanto torce continuamente a outra extremidade 360 o para frente e para trás até que a peça de ensaio se rompa ou o filme de tinta do fio esmaltado se descasca, expondo o condutor e registando a sua resistência à torção.

Conformidade com as normas:Cumprir os requisitos das normas GB4909.4-2009 e GB4909.7-2009.

Parâmetros técnicos:

Intervalo de diâmetro da amostra: haste de cobre φ 8 mm ou menos, fio de aço Ф inferior a 3 mm

Intervalo de velocidade de torção: (10, 30, 60) r.min.

Espaçamento entre as pinças: 0-500 mm

Acção do dispositivo: tipo de parafusos

Distância de enrolamento: fio de alumínio, Ф 3mm a 6mm usando uma haste de núcleo, Recomenda-se enrolar manualmente fios de aço abaixo de Ф3mm; Abaixo de Ф4mm

Intervalo da haste do núcleo: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

Dimensões externas:1400 mmx530 mmx1100 mm

Fornecimento de energia: AC 220V 50/60Hz 4A

1Seção de ensaio de torção

1Potência: CC/1HP

2. Ação do dispositivo: tipo de parafusos

3. Espaçamento entre as pinças: 0-500 mm

4Velocidade: 6~60 r/min, pode ser definida arbitrariamente

5. tempos de rotação: 0-999999, pode ser definido arbitrariamente

6Carga aplicada: 5 kg, 10 kg, 15 kg

7. Volume (W × D × H) 130 × 55 × 100 cm

2, Secção de ensaio de enrolamento:

1Diâmetro da haste do núcleo: ¥1.25 ¥19.00 mm

2Diâmetro da amostra: fio de alumínio ¥ 1,25-¥ 6,00 mm, fio de aço ¥ 1,25-¥ 3,80 mm

3Velocidade do fuso:≤ 8r/min, distância de deslocamento da cabeça do eixo direito: ≥ 40

4Motor: potência 0,75 kW

5Peso: 10kg, 5kg, 2kg, 1kg

Esta máquina é uma máquina de ensaio para testar a resistência e o desempenho de adesão de fios de aço e alumínio, cumprindo os requisitos da norma GB/4909.7 "Métodos de ensaio para fios nus - ensaio de enrolamento".Instrumentos de ensaio utilizados para enrolar e torcer fios de alumínio, arame de aço, haste de aço, e núcleo de aço arame de alumínio.
