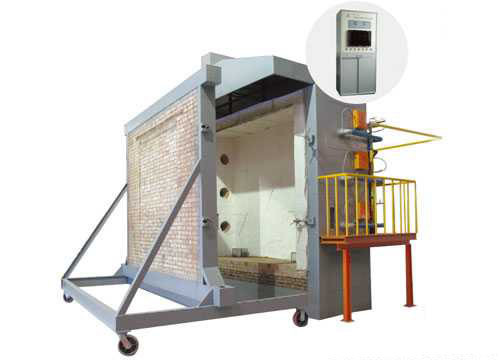

DX8342 Máquina de ensaio de resistência ao fogo de componentes de edifícios

Área de aplicação: Adequado para ensaios de resistência ao fogo de componentes de edifícios e de desempenho de resistência ao fogo de componentes de divisórias verticais portadoras de carga.
Tensão de funcionamento: AC 380V ± 10% 50NZ.
Corpo do forno: A passagem do forno experimental é composta por tijolos, estrutura de aço e materiais de isolamento contra incêndio.
Tamanho da amostra: 300 mm de largura × 300 mm de altura (personalizável).
As dimensões no interior do forno são aproximadamente:
Forno vertical: L3,2 m × L2,2 m × H4,0 m
Forno horizontal: L3,2 m × L3,2 m × H1,5 m.
Fluxo de gás: 0-100 L/min, com uma precisão de medição de 2,5 níveis.
Fluxo de ar: 0-50 m3/min, precisão de medição ≤ ± 0,5 m3/min.
Capacidade do reservatório de gás: ≥ 50 kg × 6.
Equipamento de medição da carga: deve ser adicionado ±2,5% do valor da carga (necessário para os ensaios de tipo de carga).
Sonda de medição de lacunas da peça de ensaio: com um diâmetro de 6 mm±0,1 mm e um diâmetro de 25 mm±0,2 mm.
Sistema de combustão: sistema de distribuição de gás (dentro de 10 metros), bocal (não inferior a 20) e válvula de regulação.
Fontes de gás de combustão: propano, gás liquefeito.
Sistema de controlo da temperatura do forno: ponto máximo de amostragem de 10 pontos.
Sistema de ventilação e válvulas de controlo de ar, etc.
O intervalo de medição do calor da radiação na superfície de fogo traseira da amostra é de 0 a 10 W/cm2.
Intervalo de medição da pressão do forno: 0-100 pa
Precisão de medição:≤ ± 3pa.
Temperatura de ensaio: o controlo da temperatura do forno cumpre o requisito de T-T0=3451g (8t+1), e o seu desvio de controlo da temperatura
Quando 0minQuando 10minQuando T> 30 min, d ≤ 5%.
Temperatura do forno: ± 15°C.
Temperatura interna da amostra: ± 10°C.
Temperatura do fogo na parte de trás da peça de ensaio: ± 4°C.
Condições de medição da pressão do forno:
Após 5 minutos do ensaio, o forno deve atingir as seguintes condições de pressão positiva especificadas.
Componente horizontal - num plano horizontal a 100 mm abaixo do fundo da peça de ensaio, a pressão do forno é de 15pa±5pa.
Componente vertical - situado a uma altura de 3 m no interior do forno e a 100 mm da superfície da peça de ensaio.
Após 10 minutos do ensaio, o forno deve atingir as seguintes condições de pressão positiva especificadas.
Componente horizontal - num plano horizontal 100 mm abaixo do fundo da peça de ensaio, a pressão do forno é de 17pa±3pa.
Componente vertical - situado a uma altura de 3 m no interior do forno e a 100 mm da superfície da peça de ensaio.
Temperatura do forno: ± 15°C, utilizando um termocouple com um diâmetro de 1 mm.
Temperatura de ignição da parte de trás da peça de ensaio: ± 4°C, com um termocouple com um diâmetro de fio de 0,5 mm.
Termocouple blindado de platina, ródio e platina, com valor S, nível de precisão II.
Termocouplo blindado de níquel-cromo-níquel-sílio com valor K, classe II.
Intervalo de cronometragem: 0-120min Precisão de cronometragem: < ± 1s.
Sistema de detecção da temperatura da amostra: ponto máximo de amostragem de 20 pontos.

Área de aplicação: O forno de ensaio cumpre os indicadores e requisitos técnicos especificados na norma nacional GB/T7633-2008,e adequado para o ensaio de desempenho de resistência ao fogo de portas horizontais e persianas sem carga.
Parâmetros principais:
Consumo de energia: 6 kW
Intervalo de medição da pressão do forno: 0-100Pa Precisão de medição: ≤ ± 3Pa
Fluxo de ar: 0-50 m3/min Precisão de medição: ≤ ± 0,5 m3/min
Fonte de gás de combustão: propano, gás liquefeito (fornecido pelo utilizador)
Capacidade do reservatório de gás: 50 kg × 6
Faixa de medição do calor da radiação na superfície de fogo traseira da amostra: 0-10W/cm2;
Faixa de medição da pressão do forno: 15 Pa ± 5 Pa;
Temperatura de ensaio: aumento da temperatura do programa durante 15 minutos, temperatura ambiente ~ 718 °C,
Temperatura ambiente de 30 minutos ~ 821 °C, temperatura ambiente de 60 minutos ~ 925 °C,
Temperatura ambiente de 90 minutos ~ 986 °C; temperatura ambiente de 120 minutos ~ 1029 °C;
Temperatura ambiente de 180min ~ 1115 °C, temperatura ambiente de 240min ~ 1150 °C;
Sensor de medição de temperatura: no interior do forno: 9 termopares blindados de níquel-cromo-níquel-sílico de valor K, nível de precisão: II
Contra-ataque: 29 termopares blindados de níquel-cromo-níquel-sílico de valor K, nível de precisão: II
Intervalo de cronometragem: 0-240 min Precisão de cronometragem: < ± 1 s
Tamanho da amostra externa: (especificações especiais podem ser personalizadas pelos utilizadores)
Área prática do equipamento: longo × largo × alto (3,8 × 2,4 × 4,5) m;
Peso do equipamento: 4500 kg (o forno de ensaio deve ser instalado no local);
Sistema de gaseificação: 150 kg/h (opcional).

A norma ISO 9705:2003 especifica um método de ensaio para simular um incêndio que ocorra num canto de uma pequena sala.Este método utiliza uma fonte de ignição padrão e visa avaliar o impacto dos produtos de superfície no desenvolvimento do fogo.O método fornece dados sobre a queima de um incêndio que ocorre sob uma fonte de ignição padrão, desde a ignição até a queima; ISO 9705:2003 também introduz diferentes técnicas de medição dentro e fora da salaO experimento ISO 9705 neste artigo fornece informações de base e apoio para potenciais utilizadores.o fluxo de calor do queimador na sala, o balanço térmico da sala em caso de incêndio, os tipos de fumo e gases tóxicos produzidos e os resultados da simulação destes ensaios.Fornece aos utilizadores as informações necessárias para os ajudar a escolher as etapas de ensaio para projectos ou regulamentos específicos.
O método de ensaio no nosso país adota este método de ensaio de forma equivalente e as normas desenvolvidas são o Apêndice B e o Apêndice C da GB 20286.
Conforme as normas ISO 9705, NFPA 266, GB20286, apêndice B e apêndice C, etc.

Parâmetros técnicos:
1. 19 polegadas de suportes de instrumentos, incluindo oxigénio, dióxido de carbono e monóxido de carbono analisadores
2O analisador de oxigénio utiliza o método de medição da variação da pressão paramagnética para detectar a concentração de oxigénio no gás.Sensor de pressão (interno) 50-200 kpa, desvio zero < 0,5% do intervalo mínimo da placa de identificação/mês, desvio de medição < 0,5% do intervalo de medição corrente/mês, erro de repetibilidade < 1% do intervalo de medição corrente,Limite mínimo de detecção < 1% da gama de medição corrente, erro linear < 1% do intervalo de medição actual
3O analisador de dióxido de carbono e o analisador de monóxido de carbono são de tipo infravermelho não discreto, com base no princípio de que as moléculas de gás têm faixas específicas de absorção de luz infravermelha,e adotar um método de análise de infravermelho alternado de feixe único. O limite inferior mínimo de detecção é de 1% do intervalo de medição corrente. Quando a medição de erro linear está dentro do intervalo máximo, é inferior a ± 1% do intervalo completo.A repetibilidade é inferior a ± 1% do intervalo mínimo da placa de identificaçãoO tempo de resposta (tempo T90) é inferior a 30 segundos quando o caudal do gás da amostra é de aproximadamente 1,2 L/min.
4A gama do analisador de oxigénio é de 0-25%, a gama do analisador de dióxido de carbono é de 0-10% e a gama do analisador de monóxido de carbono é de 0-1%
5- Utilizando um controlador de temperatura para controlar a armadilha de frio, durante o processo de extracção de gás do experimento, é removida umidade suficiente
6. Bomba de amostragem de gás com cabeça dupla, capaz de transmitir amostras de gás geradas durante a combustão para um analisador a uma distância de aproximadamente 30 metros
7Sistema de recolha de dados (incluindo programas de operação e controlo)
8A placa de aquisição adota uma gama de ganho de 16 bits, com placas de I/O analógicas e digitais
9Tipo de termopares: tipo K, faixa: temperatura ambiente ~ 1500 graus Celsius
10O sistema de recolha de dados pode ser iniciado através da instalação de gravadores de dados ou de ponteiros no local para recolher dados.
11O sistema de recolha de dados consiste nos seguintes componentes:
12. Módulo de entrada de termocouple de bits, módulo de entrada analógica de 16 bits, módulo de entrada/saída digital, módulo de saída analógica de 12 bits, quadras base de 4 e 8 slots, tomada de ligação, módulo de rede,fonte de alimentação 24V 5A DC entrada de potência universal, computador de aquisição de dados, impressora.
