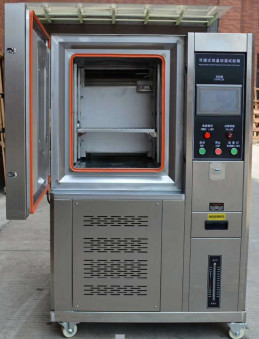

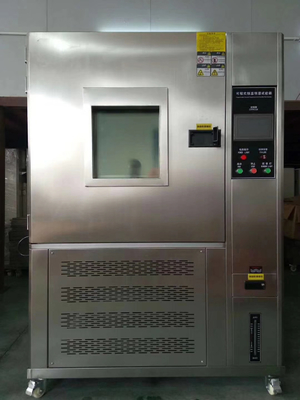

Câmara de ensaio de temperatura e umidade constantes 80L -60°C ~ 150°C Especificações técnicas

Câmara de ensaio de temperatura e umidade constantes80L -6Especificações técnicas 0°C ~ 150°C

Cumprir os requisitos:

Os indicadores de desempenho cumprem os requisitos da norma GB5170, 2, 3, 5, 6-95 "Método de verificação dos parâmetros básicos dos equipamentos de ensaio ambiental para produtos eléctricos e electrónicos:Baixa temperatura, Equipamento de ensaio de alta temperatura, temperatura de humidade constante e temperatura de humidade alternada".

Regras Básicas de Ensaios Ambientais para Produtos Eléctricos e Eletrônicos Teste A: Método de Ensaios a Baixa Temperatura GB 2423.1-89 (IEC68-2-1)

Regras Básicas de Ensaios Ambientais para Produtos Eléctricos e Eletrônicos Teste B: Método de Ensaios a Alta Temperatura GB 2423.2-89 (IEC68-2-2)

Regras Básicas de Ensaios Ambientais para Produtos Eléctricos e Eletrônicos Teste Ca: Método de Ensaios a Calor de Umidade Constante GB/T 2423.3-93 (IEC68-2-3)

Regras Básicas de Ensaios Ambientais para Produtos Eléctricos e Eletrônicos

1Desempenho detalhado dos parâmetros:(refere-se ao tipo refrigerado a ar a temperatura ambiente de 20 °C, sem carga)

1.1 Modelo: HT-HW-80C

1.2: Tamanho da caixa interna: W400*H500*D400mm

Tamanho da embalagem: W920*H1400*D1020mm

1.3 Intervalo de temperatura: -60°C ~ 150°C

1.4 Flutuação de temperatura: 0,5°C

1.5 Desvio de temperatura: ≤ 2°C

1.6 Tempo de aquecimento: cerca de 40 minutos a partir da temperatura ambiente até 150°C (não linear sem carga)

1.7 Tempo de arrefecimento: de temperatura normal a -40 °C durante cerca de 60 minutos (não linear sem carga)

1.8 Intervalo de humidade: 20% a 98% R.H.

1.9 Fluctuação da humidade: 3% R.H.

1.10 Desvio da humidade: ≤ 3%

1.11 Intervalo de controlo da temperatura e da umidade:

2Estrutura e material:

A. Material da caixa interna: chapa de aço inoxidável (SUS 304)

B. Materiais da caixa exterior: chapa de aço inoxidável, pintura a frio ou de chapa atomizada (facultativo)

C. Material isolante: espuma rígida de poliuretano e lã de vidro

D. Sistema de circulação de ar:

(1) Motor de 1 90 W

(2) Eje alongado de aço inoxidável

(3) As lâminas de ventilador de asas múltiplas (SIRCCO FAN)

E. Portão de caixa: porta monolítica, janela única, esquerda aberta, alça do lado direito

(1) Janela 260x340x40mm camada de vácuo de três camadas

(2) Manobra embutida plana

(3) Botão traseiro: SUS #304

3Sistema de refrigeração:

A. Compressor: Compressor totalmente encapsulado importado da França

B. Agente refrigerante: Agente refrigerante respeitador do ambiente R404A

C. Condensador: tipo de barbatana com motor de dissipação de calor

D. Evaporador: Ajuste automático de capacidade de carga de várias etapas do tipo barbatana

E. Outros acessórios: dessecante, janela de fluxo do refrigerante, válvula de expansão

F. Sistema de expansão: sistema de refrigeração com controlo de capacidade

4Sistema de controlo:

Importação de painel de toque LCD de 880 de exibição, dados de entrada do intercomunicador de tela, temperatura e umidade podem ser programados ao mesmo tempo, exibição de curva, curva de valor definido/valor de exibição.Uma variedade de alarmes pode ser exibida separadamente, e a falha pode ser exibida através da tela quando a falha ocorre, de modo a eliminar a falha e eliminar a má operação.Funções de monitorização precisas, e exibido na tela sob a forma de dados.

1Especificações do controlador:

a. Precisão: temperatura ± 0,1 °C, umidade ± 1% RH.

b. Resolução: temperatura ± 0.1, humidade 1% RH.

c. inclinação de temperatura: 0,1 a 9,9 pode ser definida

d. Dispõe das funções de espera e alarme de limite superior e inferior

e. Seleção do sinal de entrada de temperatura e umidade PT 100Ω×2 (lâmpada seca e lâmpada molhada)

f. Saída de conversão de temperatura e umidade: 4 ~ 20 MA

g.6 grupos de configuração dos parâmetros de controlo P.I.D., cálculo automático do P.I.D., correcção automática do bulbo seco e molhado

2Função de exibição do ecrã:

a. Entrada táctil, opções de exibição direta no ecrã

b. Exibição direta da definição da temperatura e da umidade (SV) e do valor real (PV) (em inglês)

c. Pode exibir o número de programa de execução corrente, segmento, tempo restante e número de ciclos

d. Execução da função de tempo acumulado

e. O valor de definição do programa de temperatura e umidade é exibido como uma curva gráfica, com função de execução da curva do programa de exibição em tempo real

f. Com um ecrã de edição de programas separado, entrada directa de temperatura, umidade e tempo

3Capacidade de programação e função de controlo:

a. Grupos de programas disponíveis: até 100 grupos

b. Capacidade de memória disponível: 5000 SEGMENTOS no total

c. Comandos repetíveis: cada comando pode ser executado até 9999 vezes.

d. A produção do programa adota o tipo de diálogo, com edição, verificação e outras funções

e. O tempo de segmentação é definido em 0-530 horas 59 minutos

f. Tem a função de desligar a memória do programa, iniciar automaticamente e executar continuamente o programa após a reinicialização

A curva gráfica pode ser exibida em tempo real quando o programa é executado

h. Função de ajuste de data e hora

i. Função de bloqueio de botões e ecrã (LOCK)

5Configuração padrão:

A. Cabo de alimentação 4,0 mmx3

B. 232 Terminal de exportação um

C. Estante de aço inoxidável SUS # 304

D. 8 fechaduras regulaveis de aço inoxidável

E. Uma lâmpada de janela de iluminação energética de 11 W

F. 1 buraco de ensaio ψ50 mm no lado esquerdo do corpo, 1 tampa de buraco de aço inoxidável.

G. 1 peça de tecido não tecido para ensaio padrão

H. Um conjunto de manuais de instruções e um conjunto de instruções de funcionamento para o controlador

6Ambiente circundante

(1) Faixa de temperatura de funcionamento admissível de 0 a 35 °C

(2) Faixa de garantia de desempenho: 5°C a 35°C

(3) Umidade relativa: não superior a 85%

(4) Pressão atmosférica: 86~106Kpa

(5) Não há vibrações fortes ao redor

(6) Sem luz solar direta ou outras fontes de calor

(7). Drenagem natural: ※ Não deve haver protuberância no centro do tubo de drenagem e o chão da casa não deve ser extremamente inclinado.

7Fornecimento de energia:Fase única 5,5 kW 220V 50HZ

8Serviço pós-venda:

1. Garantia gratuita durante 12 meses. (Exceto para desastres naturais, alimentação anormal, danos causados por uso humano inadequado e manutenção inadequada.)

2Durante o período de garantia, após receber a chamada do utilizador, o fornecedor irá propor um plano de serviço e notificar o utilizador no prazo de 48 horas, e se precisar de serviço porta a porta,O fornecedor enviará imediatamente alguém à porta.. (Se houver um problema na utilização do seu dispositivo, a Parte A fornecerá acessórios gratuitamente durante o período de garantia e o tempo de manutenção da Parte A não excederá, em princípio, 2 dias)

9. Método de pagamento:Antes do pagamento, a propriedade do equipamento pertence à Parte A.
