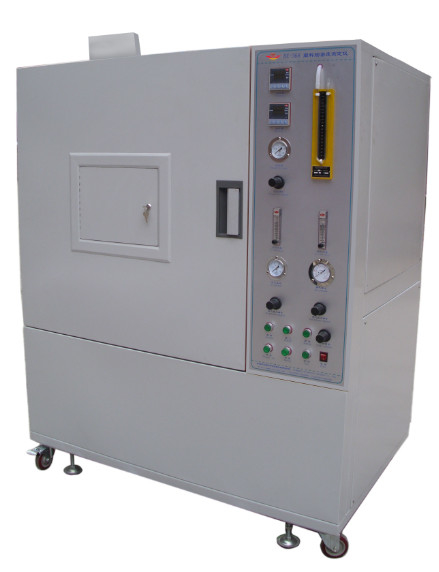

O testador de densidade de fumaça de combustão de plásticos é um novo tipo de equipamento de ensaio para a medição da densidade de fumaça desenvolvido de acordo com as condições técnicas especificadas na norma GB/8323.2-2008 e ISO5659-2 "Método de ensaio para a determinação da densidade de fumaça da produção de fumaça de plástico Parte 2 por método de câmara única", estas normas são adequadas para determinar a densidade óptica específica da fumaça produzida quando o plástico é queimado, sendo o resultado do ensaio a densidade óptica específica máxima.É utilizado para avaliar o desempenho de fumo dos plásticos em condições especificadas.

É conforme com a norma GB8323.2-2008 "Geração de fumo de plástico - Parte II: Método de ensaio para determinação da densidade de fumo por método de câmara única" e com a norma ISO5659.2-2006 "Geração de fumo de plástico - Parte II:Determinação da densidade óptica pelo método de câmara única". asma e662

Todo o instrumento é constituído por uma câmara de ensaio fechada, um sistema de medição fotométrico, um cone de radiação, um sistema de combustão, um ignicionador, uma caixa de ensaio, um suporte,um instrumento de medição da temperatura e um software de ensaio da densidade de fumaçaO circuito é desenvolvido por microcomputador de um único chip, com alto conteúdo técnico e desempenho estável.Mas também pode ser utilizado para a avaliação de outros materiais (e.por exemplo, borracha, revestimentos têxteis, superfícies laqueadas, madeira e outros materiais), e é amplamente utilizado por instalações de produção na indústria de plásticos, indústria de materiais sólidos,e unidades de investigação e ensaios científicos.

1. Câmara de ensaio:

1.1 A porta da frente é equipada com uma janela e um escudo de luz opaco que bloqueia o movimento da janela.

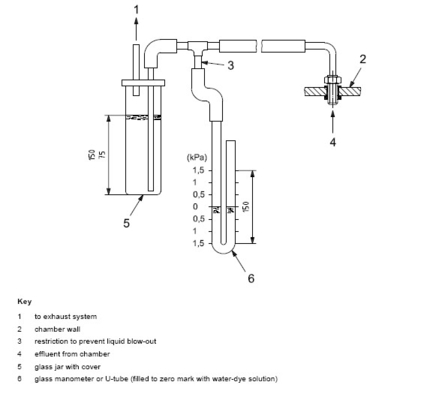

1.2 A parte inferior da caixa quadrada é equipada com uma folha de alumínio de jato para evitar a sobrepressão, que é composta por um disco de jato de segurança de espessura 0,04 mm, comprimento 405 mm,uma largura de 200 mm,, e uma área total de 81000mm2, e um dispositivo de regulação de pressão interna da caixa é instalado (ver figura 2).

1.3 Janela de luz: as duas janelas de luz Ø 75 mm superior e inferior, a parte inferior da janela de luz está equipada com um aquecedor elétrico anulare de 9 W,para assegurar a temperatura da superfície superior da janela de luz (50 oC ~ 55o C é apropriado) a fim de reduzir a concentração de fumaça na superfície ao mínimo, a janela de luz está situada na parte superior da caixa de ensaio e uma plataforma óptica de 8 mm de espessura é instalada em torno da janela de luz fora da caixa de ensaio,e a mesa óptica é fixada com uma haste metálica de Ø 15 mm que pode ligar a plataforma fixa e a caixa de ensaio.

1.4 Tamanho interno: altura 914 mm X largura 914 mm X profundidade 610 mm

1.5 Material: É composto por três camadas: a camada exterior é uma chapa de aço de 1,5 mm de espessura, pintura branca bege de cozimento eletrostático a alta temperatura,A camada média é composta por uma camada de amianto de 60 mm de espessura, e a camada interna é de aço inoxidável USU304 de 1,2 mm de espessura, pintura preta de cozimento eletrostático de alta temperatura, que pode ser facilmente limpa.

1.5 Entrada e saída de ar: A entrada de ar é instalada na parte superior da caixa de ensaio, com um diâmetro de Φ65 mm, e os estados de fechamento e de fechamento são controlados por uma válvula solenoide com uma flange;A porta de escape é instalada na parte inferior do lado esquerdo, com um diâmetro de Φ80 mm, e é controlada por uma válvula de solenoide com uma flange para controlar os estados de fechamento e fechamento, e um ventilador de escape é ligado.

2Sistema de medição fotoelétrica:É composto por fonte de alimentação, tubo fotomultiplier, translucências de ampliação, obturador, filtro, translucências neutras, lente, sistema óptico obscura, fonte de luz e aquecedor de janela óptico

2.1Fonte de luz:

2.1.1Fonte luminosa: É composta por uma lâmpada incandescente de 6,5 V, um transformador que fornece energia (entrada 220 V e saída 6,5 V) e um resistor variável.

2.1.2Instalação: a lâmpada é instalada na caixa escura opaca situada na parte inferior da câmara de ensaio, composta por uma fonte de luz, uma lente convexa, um aquecedor de luz e uma janela óptica.

2.1.3. Adsorvente de janela: fonte de alimentação AC220V, rodeada por um fio de resistência de 9W, para assegurar a temperatura da superfície superior da janela (50 oC ~ 55oC).

2.1.4Lente convexa: 51 mm de diâmetro, ajustada e calibrada, formando completamente um anel com um diâmetro de 51 mm e sem qualquer outra luz no feixe fora do anel.

2.1.5Janela óptica: composta por um filme translúcido desobstruído e uma caixa de câmara obscura.

2.2Fotodetector:

2.2.1. Fotodetector: É composto por tubo fotomultiplier, filtro de ampliação, obturador, filtro, filtro neutro, lente convexa, janela óptica, etc.

2.2.2- Tubo fotomultiplier:

2.2.2.1Parâmetros do tubo fotomultiplier: tensão: DC 1000V, alimentação: entrada 12V, saída 0 ~ -1200V 2mA

2.2.2.2Processamento por sistema fotoelétrico: o fotodetector é um tubo fotomultiplier, ligado ao modelo de número A/D e processado por um microcomputador de amplificação de vários estágios.Pode medir continuamente a transmissão da densidade óptica correspondente ao longo do tempo, que é 5 quantidades de resposta de sensibilidade espectral, semelhante à resposta do olho nu e a corrente escura é inferior a 0,001uA.A sensibilidade mínima do tubo fotomultiplicador pode ser obtida através da leitura de 100% do 0.5 filtros neutros e um filtro de ampliação ND-2 no caminho óptico.

2.2.3Filtro de ampliação: a transmissão ND-2.0 é de 0,95%, e a temperatura de cor da fonte de luz A é K=2854.

2.2.4Obturador: utilizado para defleção e 0% de transmissão de correcção.

2.2.5Filtro: Para o filtro de compensação, a densidade óptica é de 0,1 a 1,0 e 2.0, num total de 11 peças.

2.2.6Filtro neutro: ND-0.5, transmissão 31,7%, A temperatura de cor da fonte de luz K = 2854.

2.2.7. Lente convexa: o diâmetro é de 51 mm, de modo que o feixe direto possa ser focado num pequeno ponto forte na placa translúcida entre a obscura superior e inferior.

2.2.7Calibração do sistema óptico: detecção com um filtro neutro com uma densidade óptica de 3,0 e um comprimento de onda de 550-650 nm.

2.2.8Janela óptica: composta por uma folha translúcida desobstruída e uma caixa de câmara obscura.

3Cone de radiação:

3.1. Cone de radiação: É composto por um elemento de aquecimento com uma potência nominal de 2600W, que pode fornecer 10KW/m2 ~ 50KW/m2 intensidade de radiação no centro da superfície da amostra.Ao ensaiar a irradiação dos outros dois locais a 25 mm do centro da amostra, a irradiância destas duas posições não pode ser inferior a 85% da irradiância do centro da amostra.

3.2- aquecedor de cone radiante: alimentado por uma fonte de alimentação independente, a potência do transformador de isolamento monofásico é de 3000W e o controlo da temperatura adota controlo do tiristor com ciclo rápido,e a temperatura de controlo pode ser estabilizada a ±2 °C.

3.3Métro de fluxo térmico: uma superfície plana com uma amplitude de 50 kW/m2 e um diâmetro de 10 mm na área de receção de radiação, cuja superfície é revestida de preto fosco e cujo sistema de arrefecimento é refrigerado por água.

3.4. ignição: o bico do ignição é feito de um tubo de cobre de abertura Φ4,0 mm, e o comprimento da chama e a medida horizontal são 30 mm.

4Sistema de abastecimento de gás:

4.1Fonte de gás: pureza 95%, gás misturado de propano e ar, pressão 170Kpa

4.2Métro de caudal de propano: 1~100cm3/min

4.3- Fluxo de ar: 5~500cm3/min

5- Desempenho:

1Resolução de transmissão: 0,0001%;

2- Faixa de medição: 0-100%; Troca automática de velocidades durante a medição.

3. Precisão de medição: ± 3%;

4Voltagem de funcionamento: AC200-240V 50 Hz;

5Umidade ambiente: temperatura ambiente -40°C

6Ambiente de trabalho: quando o instrumento estiver a funcionar, deve evitar a luz solar directa e não deve haver fluxo de ar forçado.

6Software de medição:

Baseado na interface de operação do Windows XP e no estilo LabVIEW. Transmittance versus curva de tempo é exibido. Interface chinesa e inglesa, e fornece manuais de instruções em chinês e inglês.
