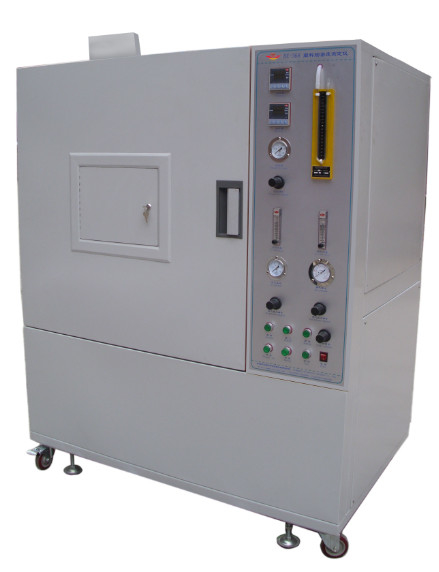

O testador de densidade de fumaça de combustão de plástico é um novo tipo de equipamento de teste para medir a densidade de fumaça desenvolvido de acordo com as condições técnicas especificadas na norma GB/8323.2-2008 e ISO5659-2 "Geração de Fumaça de Plástico Parte 2 Método de Teste para Determinar a Densidade de Fumaça pelo Método de Câmara Única", essas normas são adequadas para determinar a densidade óptica específica da fumaça produzida quando o plástico é queimado, e a densidade óptica específica máxima é o resultado do teste. É usado para avaliar o desempenho de fumegamento de plásticos sob condições especificadas.
Está em conformidade com a norma de teste GB8323.2-2008 "Plástico-Geração de Fumaça-Parte II: Método de Teste para Determinar a Densidade de Fumaça pelo Método de Câmara Única" e ISO5659.2-2006 "Geração de Fumaça de Plástico Parte II: Determinação da Densidade Óptica pelo Método de Câmara Única". astm e662
Todo o instrumento é composto por uma câmara de teste fechada, um sistema de medição de fotômetro, um cone de radiação, um sistema de combustão, um ignitor, uma caixa de teste, um suporte, um instrumento de medição de temperatura e um software de teste de densidade de fumaça. O circuito é desenvolvido por microcomputador de chip único, com alto conteúdo técnico e desempenho estável. O instrumento é adequado para todos os plásticos, mas também pode ser usado para a avaliação de outros materiais (por exemplo, borracha, revestimentos têxteis, superfícies pintadas, madeira e outros materiais), e é amplamente utilizado por plantas de produção na indústria de plásticos, indústria de materiais sólidos e unidades de pesquisa científica e testes.
1. Câmara de teste:
1.1 A porta frontal é equipada com uma janela e um escudo de luz opaco que bloqueia o movimento da janela.
1.2 O fundo da caixa quadrada é instalado com uma folha de alumínio de explosão para evitar sobrepressão, que é composta por um disco de ruptura de segurança com espessura de 0,04 mm, comprimento de 405 mm, largura de 200 mm e área total de 81000 mm², e um dispositivo interno de regulação de pressão da caixa é instalado (ver Figura 2).
1.3 Janela de luz: as duas janelas de luz superiores e inferiores de Ø 75 mm, o fundo da janela de luz é equipado com um aquecedor elétrico anular de 9 W, a fim de garantir a temperatura da superfície superior da janela de luz (50 oC ~ 55o C é apropriado) a fim de reduzir a concentração de fumaça na superfície ao mínimo, a janela de luz está no topo da caixa de teste, e uma plataforma óptica de 8 mm de espessura é instalada ao redor da janela de luz fora da caixa de teste, e a mesa óptica é fixada com uma haste de metal de Ø 15 mm que pode conectar a plataforma fixa e a caixa de teste.
1.4 Tamanho interno: altura 914 mm X largura 914 mm X profundidade 610 mm
1.5 Material: É composto por três camadas: a camada externa é chapa de aço de 1,5 mm de espessura, tinta bege branca de cozimento eletrostático de alta temperatura, a camada intermediária é composta por camada isolante de 60 mm de espessura, e a camada interna é aço inoxidável USU304 de 1,2 mm de espessura, tinta preta de cozimento eletrostático de alta temperatura, que pode ser facilmente limpa.
1.5 Entrada e saída de ar: A entrada de ar é instalada no topo da caixa de teste, com diâmetro de Φ65 mm, e os estados de fechamento e abertura são controlados por uma válvula solenoide com flange; A saída de ar é instalada na parte inferior do lado esquerdo, com diâmetro de Φ80 mm, e é controlada por uma válvula solenoide com flange para controlar os estados de fechamento e abertura, e um ventilador de exaustão é acoplado.
2. Sistema de medição fotoelétrica:É composto por fonte de alimentação, tubo fotomultiplicador, translúcido amplificador, obturador, filtro, translúcido neutro, lente, obscuro do sistema óptico, fonte de luz e aquecedor da janela óptica
2.1. Fonte de luz:
2.1.1. Fonte de luz: É composta por uma lâmpada incandescente de 6,5 V, um transformador que fornece energia (entrada 220 V e saída 6,5 V) e um resistor variável.
2.1.2. Instalação: A lâmpada é instalada na caixa escura opaca na parte inferior da câmara de teste, que é composta por uma fonte de luz, uma lente convexa, um aquecedor da janela de luz e uma janela óptica.
2.1.3. Adicionador de janela: fonte de alimentação AC220V, cercada por fio de resistência de 9 W, para garantir a temperatura da superfície superior da janela (50 oC ~ 55oC).
2.1.4. Lente convexa: 51 mm de diâmetro, ajustada e calibrada, formando completamente um anel com diâmetro de 51 mm e sem outra luz no feixe fora do anel.
2.1.5. Janela óptica: composta por uma película translúcida desobstruída e uma caixa de câmera obscura.
2.2. Fotodetector:
2.2.1. Fotodetector: É composto por tubo fotomultiplicador, filtro amplificador, obturador, filtro, filtro neutro, lente convexa, janela óptica, etc.
2.2.2. Tubo fotomultiplicador:
2.2.2.1. Parâmetros do tubo fotomultiplicador: tensão: DC 1000 V, fonte de alimentação: entrada 12 V, saída 0 ~ -1200 V 2mA
2.2.2.2. Processamento do sistema fotoelétrico: o fotodetector é um tubo fotomultiplicador, conectado ao modelo numérico A/D, e processado por microcomputador de amplificação multiestágio. Ele pode medir continuamente a transmitância da densidade óptica correspondente ao longo do tempo, que são 5 quantidades de resposta de sensibilidade espectral, semelhante à resposta do olho nu e a corrente escura é inferior a 0,001uA. A sensibilidade mínima do tubo fotomultiplicador pode ser obtida lendo 100% do filtro neutro 0,5 e um filtro de ampliação ND-2 no caminho óptico.
2.2.3. Filtro de ampliação: ND-2,0 transmitância é 0,95%, e a temperatura de cor da fonte de luz A é K=2854.
2.2.4. Obturador: usado para defletor e transmitância de correção de 0%.
2.2.5. Filtro: Para o filtro de compensação, a densidade óptica é 0,1~1,0 e 2,0, um total de 11 peças.
2.2.6. Filtro neutro: ND-0,5, transmitância 31,7%, temperatura de cor da fonte de luz A K = 2854.
2.2.7. Lente convexa: o diâmetro é de 51 mm, de modo que o feixe direto possa ser focado em um pequeno ponto forte na placa translúcida entre os obscuros superior e inferior.
2.2.7. Calibração do sistema óptico: detecção com um filtro neutro com densidade óptica de 3,0 e comprimento de onda de 550~650nm.
2.2.8. Janela óptica: composta por uma folha translúcida desobstruída e uma caixa de câmera obscura.
3. Cone de radiação:
3.1. Cone de radiação: É composto por um elemento de aquecimento com potência nominal de 2600 W, que pode fornecer intensidade de radiação de 10 KW/m²~50 KW/m² no centro da superfície da amostra. Ao testar a irradiância de outras duas posições a 25 mm do centro da amostra, a irradiância dessas duas posições não pode ser inferior a 85% da irradiância do centro da amostra.
3.2. Aquecedor de cone radiante: alimentado por uma fonte de alimentação independente, a potência do transformador de isolamento monofásico é de 3000 W, e o controle de temperatura adota controle de tiristor com ciclo rápido, e a temperatura de controle pode ser estabilizada em ±2 °C.
3.3. Medidor de fluxo de calor: uma área plana com alcance de 50kw/m² e diâmetro de 10 mm na área de recepção de radiação, cuja superfície é revestida com preto fosco, e o resfriamento é resfriado a água.
3.4. Ignitor: O bico do ignitor é feito de tubo de cobre com abertura de Φ4,0 mm, e o comprimento da chama e a medição horizontal são de 30 mm.
4. Sistema de fornecimento de gás:
4.1. Fonte de gás: pureza é 95%, gás misto de propano e ar, pressão é 170Kpa
4.2. Medidor de fluxo de propano: 1~100cm³/min
4.3. Medidor de fluxo de ar: 5~500cm³/min
5. Desempenho:
1. Resolução de transmitância: 0,0001%;
2. Faixa de medição: 0-100 por cento; Mudança automática de marcha ao medir.
3. Precisão de medição: ±3%;
4. Tensão de trabalho: AC200-240V 50Hz;
5. Umidade ambiente: temperatura ambiente -40°C
6. Ambiente de trabalho: Quando o instrumento estiver em funcionamento, deve-se evitar luz solar direta e fluxo de ar forçado.
6. Software de medição:
Baseado na interface de operação do computador e estilo LabVIEW. Curva de transmitância vs. tempo é exibida. Interface em chinês e inglês, e fornece manuais de instrução em chinês e inglês.
