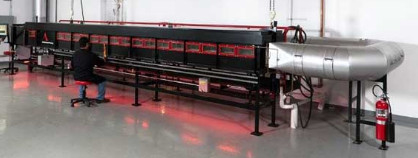

DX8788 ASTME84 Aparelho de ensaio de túnel STEINER

Observação:
O forno de túnel horizontal UL910/NFPA262 Steiner é utilizado principalmente para o ensaio de desempenho do retardador de chama de fios e cabos de nível CMP,e é utilizado principalmente para cabos de subsistemas horizontais que são colocados diretamente em ambientes ventilados ou de ventilação forçada sem utilizar tubulações metálicas.
Esta norma de ensaio de retardamento da chama representa a norma de ensaio de retardamento da chama mais rigorosa para UL e até mesmo para todo o ensaio de retardamento da chama de fios e cabos.Apenas os cabos com revestimento de material fluorado podem passar pelo método de ensaio de retardador de chama. Devido à elevada temperatura de decomposição (mais de 400 graus) e ao elevado ponto de ignição (acima de 800 graus) dos fluoroplásticos, não é fácil queimar quando o fogo é baixo,por isso tem melhor resistência ao fogo do que outros materiais orgânicos.

Padrão
Aparelho de ensaio para a norma ASTME 84, UL910, NFPA262.

Parâmetros técnicos do forno de túnel:

1A caixa de combustão é feita de aço inoxidável, com tijolos refratários colocados no interior; tem um bom desempenho de preservação de calor.e o comprimento é 70,6 m;
2Os acessórios internos são feitos de aço inoxidável SUS304, que é anti-ferrugem e anti-corrosião;
3. A janela de observação de vidro de quartzo de camada dupla pode observar a distância de propagação da chama e exibir a posição da chama através da luz do indicador, e o registro é mais intuitivo.
4A altura da caixa de combustão é adequada para que o pessoal observe o estado e a instalação da combustão e ajuste a amostra;
5. A tampa da caixa de combustão adota o desenho geral e adota o desenho de vedação do tanque de água de acordo com a norma,equipado com um reservatório de vedação de água de aço inoxidável 304 de espessura de 2 mm para garantir que o gás de combustão não vaga durante o ensaio.
6A tampa da caixa é feita de aço inoxidável e refratário. A tampa da caixa está equipada com um gancho e um dispositivo de elevação.
7. O suporte de amostra está equipado com um suporte de circulação de água de arrefecimento, que é resistente a altas temperaturas e pode suportar coberturas queimadas, tais como placas de silicato de cálcio;
8. A tampa superior do corpo da máquina de conservação de calor de aço inoxidável SUS304 é preenchida com material de conservação de calor resistente ao calor
9. Equipado com uma plataforma de instalação de amostras do tipo escada rolante para facilitar a instalação, instalação e retirada de amostras e a manutenção do forno;
10Os tubos de escape de aço inoxidável são bonitos e resistentes à corrosão;
11. Dispositivo de detecção da pressão de escape multifuncional independente: monitorização em tempo real das alterações da pressão de escape durante o ensaio.e a precisão do ensaio de pressão do sistema é de ±2Pa;
12. Ventilador: 380V, 50Hz, 3Kw equipado com conversor de frequência pode alterar a velocidade do vento.que possa descarregar o gás de combustão gerado pela má combustão da amostra para o exterior a tempo para garantir a segurança do ensaio;
13. Queimador de gás de cobre de cabeça dupla: o queimador está a 1320 mm de distância da entrada de ar e pode produzir calor padrão de 5,3MJ/min. De acordo com diferentes normas, o queimador é de cerca de 5 mm de distância da entrada de ar e pode produzir calor padrão de 5 MJ/min.O fluxo de gás pode ser controlado por um caudalímetro de massa. O intervalo de medição é de 0~160L/min, que pode ser alterado. O valor calórico de saída do queimador, a energia de saída máxima pode atingir 100MJ/min;
14Sistema de ignição automática: para assegurar o desempenho seguro do ensaio, ignição de alta tensão, 12KV, 50mA, a tensão máxima mínima do elétrodo de ignição é de 1,8kVp;
15. Sistema de densidade de fumaça: fornecer um sistema de processamento de sinal separado para garantir que o sensor seja linear;
16. Regista automaticamente os sinais dos sensores de temperatura e gases de combustão, a frequência de recolha de amostras é de 1 Hz;
17- Controlador de caudal de massa: material de aço inoxidável SUS316, pressão máxima 1000psi (70bar), taxa de fuga inferior a 1×10-7ml/s, calibração NIST, sinal 0°5VDC e 4°20mA, proteção de circuito,Faixa de fluxo de propano 0 ∼ 2.3 g/s, velocidade de controlo ≤ 2 s, precisão de controlo no intervalo de 0,6 ∼2,3 g/s é ± 1% FS, repetibilidade ± 0,5 FS, intervalo de temperatura 0 ∼50 °C, intervalo de umidade 0 ∼ 90%, visualização digital,Automático Durante o ensaio de controlo, o abastecimento de gás satisfaz o requisito de calor de 5000 Btu (5,3 MJ) /min e o software regista automaticamente a quantidade de gás utilizada;
18Software de ensaio padrão, que pode registar automaticamente a velocidade do vento, temperatura, densidade de fumaça e outros dados de ensaio do sistema.

Dispositivo auxiliar:
- Sistema de água da torneira
- Sistema de combustão de gás de metano
- Sistema de elevação de automóveis
