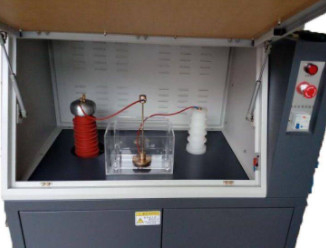

DX8780 Teste de tensão de resistência de cabo para resultados precisos

Comutação de ensaio AC/DC:
1A saída de alta tensão deste instrumento é a tensão AC. O método de obtenção de corrente contínua é ligar uma pilha de silício de alta tensão em série no circuito original,transformando o circuito de ensaio numa tensão de corrente contínua pulsanteO processo de implementação é que a pilha de silício já está na torre de isolamento de alta tensão do transformador de alta tensão,e um pólo de curto-circuito é geralmente usado para curto-circuitar a pilha de silício de alta tensão. Quando um teste de CC for necessário, remova a barra de curto-circuito e conecte a pilha de silício de alta tensão ao circuito de teste. Neste momento, a tensão do circuito é uma tensão DC pulsante.
2A comutação da tensão AC/DC no experimento depende principalmente da remoção da haste de curto-circuito na torre de isolamento de alta tensão.a tensão na bola de equalização de alta tensão é de tensão CC, e quando a barra de curto-circuito é inserida, a tensão na bola de equalização de alta tensão é a tensão AC.
3. O botão de seleção de corrente contínua AC do painel frontal. O estado deste botão não pode alterar a natureza da tensão da saída do dispositivo. Pressionando este botão, apenas se conecta o circuito de alarme de corrente contínua ao dispositivo.Instruir o usuário que ao abrir a porta da caixa, você precisa descarregar a bola de equalização de alta tensão. Pressione o dispositivo de descarga no painel para fazer a extremidade da haste de descarga entrar em contato com a bola de equalização de alta tensão.Recomenda-se que o utilizador aperte a bola de cobre durante mais de cinco segundos sempre que entrar em contacto com a alta tensão durante a descarga.
4Durante o teste de CC, o computador também deve escolher o estado de CC, caso contrário, os resultados de medição serão incorretos.
Características de desempenho:
(1) Protecção dos limites da porta: não feche a porta, mesmo que se inicie o experimento do ponto de alimentação, o dispositivo não tenha resposta e o software tenha um aviso de que a porta de segurança não está fechada.
(2) Protecção contra a redução da tensão: se houver uma interrupção súbita de alimentação durante o experimento, regressará automaticamente à posição zero após a próxima partida,assegurando que a tensão inicial esteja na posição zero
(3) Proteção da tensão de terminação: a tensão de terminação pode ser definida através de um software para garantir que, se houver um aumento anormal da tensão especificada durante o processo de aumento,Acabará automaticamente e voltará a zero.
(4) Limite mecânico de alta tensão: se o sistema de software perder o controlo e a tensão continuar a aumentar, volta automaticamente a zero após atingir o limite de alta tensão.Se não parar após a avaria, o protetor de sobrecorrência recolherá dados para garantir que a tensão retorna automaticamente a zero.Há uma luz indicador de alta tensão para observar o estado da luz indicador para determinar se a tensão está realmente aumentando ou em zeroSe uma experiência for efectuada durante um longo período de tempo, para assegurar o bom funcionamento do equipamento,Uma porta de escape do transformador é deixada no equipamento para garantir o bom funcionamento do transformador e aumentar a sua vida útil.Se durante a experiência a amostra apresentar um odor ou um fenómeno de combustão e fumaça, pode ser eliminada através do sistema de escape.
(5) Protecção independente da ligação à terra
(6) Protecção contra curto-circuito
(7) Protecção contra erros de funcionamento de software
(8) Protecção contra fugas
(9) Protecção contra descargas no final da experiência.
