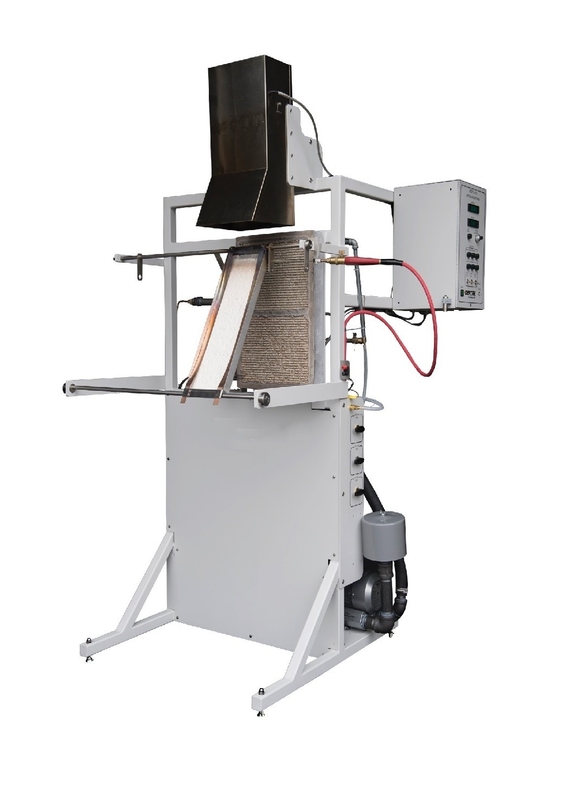

Radiante Plate Flame Spread Tester Testar a inflamabilidade de materiais de superfície de construção

DX8335A Teste de propagação da chama de placa radiante

Introdução ao produto:

O Radiant Panel Flame Spread Tester utiliza painéis radiantes a gás para testar a inflamabilidade de materiais de superfície de construção (ASTM E162) e espumas (ASTM D3675).que é determinado por fatores como a propagação da chama e a dissipação de calorÉ utilizado como um parâmetro obrigatório em muitas normas industriais, especialmente para o transporte público (trens e autocarros).

Normas de referência:

Método de ensaio padrão ASTM E 162 para ensaio da inflamabilidade superficial de materiais utilizando energia térmica radiante • ASTM D 3675:Método de ensaio padrão para ensaio da inflamabilidade superficial de materiais porosos flexíveis utilizando fontes de energia térmica radiante

Produto fEquações:

• A estrutura do quadro é feita de aço inoxidável; Bela e resistente à corrosão; O reflector é composto por uma estrutura de ferro fundido, o tamanho da superfície do reflector é de 305X457mm,É um material permeável e à prova de fogo, e a temperatura de funcionamento é de 815 °C;

• O filtro está equipado com um ventilador para fornecer ar ao reflector;

• O dispositivo possui ignição, ignição electrónica e dispositivo automático de monitorização da segurança da ignição;

• Detentor de amostras de aço inoxidável com pontos de observação a cada 3 polegadas para observar o progresso da frente de chama;

• Pirômetro para determinar a temperatura da superfície do painel radiante, incluindo o suporte; Temperaturas até 815°C;

• Detentor de amostras de aço inoxidável e dispositivo de queimador de indução;

• Contadores de fluxo de ar, válvulas de controlo de gás, controlo da mistura dos gases introduzidos nos painéis radiantes;

• tubo de escape de aço inoxidável com parte desmontável para facilitar a limpeza dos termopares, tubo de escape equipado com 8 termopares de acordo com a norma;

• Queimadores calibrados com furos de 1,8 mm em 16 ângulos diferentes ao longo da linha do centro;

• Para controlar a temperatura da superfície do reflector, é necessário fixar a temperatura do corpo negro em 180 °C ~ 230 °C, com precisão de ±5 °C,com um diâmetro de diâmetro não superior a 50 mm,;

• É ligado um termocouple isolado para medir a temperatura da pilha;

• Fluxímetro de calor importado (tipo de folha redonda) para testar a radiação térmica da placa radiante (0 a 100 kW/m2);

• sistema DAQ para controlo e medição automáticos;

• Dispositivo de controlo da segurança do gás e de corte de circuito;

Sistema de controlo:

1. gabinete de controlo elétrico independente;

2. gabinete de controlo padrão, computador + sistema de controlo inteligente Labview;

3. O teste do sistema é inteligente e fácil de operar;

4. Fluxímetro de gás importado para controlar com precisão o fluxo de gás;

5. Calibração automática da radiação e controlo automático da quantidade de radiação experimental;

6. O caudal do ventilador de escape é de 0,5 m/s;

7Com o computador, os dados experimentais são salvos automaticamente.

8Gás: gás propano industrial (fornecido pelo utilizador).
