Máquina de ensaio não combustível para materiais de construção à prova de fogo, adequada para o método de ensaio de avaliação da combustão

Máquina de teste não combustível DX8371 para materiais de construção à prova de fogo

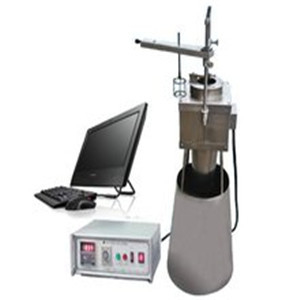

Estrutura do equipamento:Esta máquina é composta por um forno de aquecimento, uma caixa de controle, um computador e um estabilizador de ar.

Tamanho da caixa de combustão: L700*W400*H850(mm).

A caixa de combustão e a caixa de controle são feitas de aço inoxidável SUS304, que é bonito e generoso na aparência. As peças internas são feitas de aço inoxidável SUS304, que é bom anti-ferrugem.

Sistema de Controle de Temperatura:

Termopar: Termopar blindado de níquel-cromo tipo K com diâmetro de fio de 0,3 e diâmetro externo de 1,5*300 é adotado, o que atende totalmente à precisão exigida pelo GB/T5464.

Aquisição de temperatura: EVOC AD de 16 bits, placa de aquisição de temperatura de alta precisão, com o sistema de computador para calcular e processar o sinal de aquisição, o controle é muito preciso.

1. Conformidade com normas:

É desenvolvido de acordo com os indicadores técnicos e requisitos especificados na norma nacional GB/T 5464-2010 "Método de Teste para Não Inflamabilidade de Materiais de Construção" e GB/T 8624-2012 "Classificação de Desempenho de Combustão de Materiais e Produtos de Construção". IS01182: 2002 "Teste de Reação ao Fogo de Materiais de Construção - Teste de Não Inflamabilidade".

2. Âmbito de aplicação:

É principalmente adequado para o método de teste de julgamento do desempenho de combustão de materiais de construção sob condições especificadas. É adequado para testar a classificação de desempenho de combustão de materiais à prova de fogo Classe A na classificação de desempenho de combustão de materiais de construção GB8624.

3. Principais características:

Este equipamento adota computador industrial e placa de aquisição AD de alta precisão de 16 bits, e os dados coletados são totalmente processados pelo computador, o que simplifica muito o trabalho tradicional de cálculo manual de dados; Interface de operação humanizada, operação simples e conveniente, pessoas que não sabem usar um computador podem aprender a operar após 5 minutos de treinamento. Durante o teste, o testador pode ver os dados do teste e a curva de temperatura em tempo real; Após o término do teste, o relatório de teste é gerado automaticamente, e os dados do teste são claros à vista, o que é conveniente para o operador salvar, imprimir e encaminhar. O equipamento é equipado com um regulador de tensão de alta precisão, e a flutuação de tensão está dentro de 2% para garantir a estabilidade da tensão de teste de entrada; O equipamento também possui dispositivos de proteção contra superaquecimento e sobrecorrente para evitar que o forno de aquecimento seja sobrecarregado durante o processo de aquecimento, prolongando efetivamente a vida útil do forno.

Parâmetros principais:

1. O dispositivo de teste inclui um forno de aquecimento, um suporte de espécime, um capuz de fluxo de ar, um termopar, um regulador de potência, um regulador de tensão, um dispositivo inteligente de controle de temperatura e um computador (que pode registrar a curva de temperatura e todos os dados do teste)

2. Forno de aquecimento: Φ95mm× Φ75mm× Φ150mm, 3mm×0,2m de banda de resistência de níquel 80% cromo 20%

3. Peso do rack de amostra: 15g+1g

4. Capuz de fluxo de ar: Φ75mm×500mm

5. Termopar: blindado isolado de níquel-cromo Φ3mm

6. Regulador de tensão: 2KVA, estabilidade de tensão≤±1%

7. Termômetro: 0~1000±2%

8. Faixa de tempo de cronometragem: 0~99h precisão±1S

9. Tensão de alimentação: AC220V±10%, 50Hz, corrente≤10A;

10. Tempo de estabilidade: da temperatura ambiente a 750°C≤1h;

11. Temperatura do forno: 750±5°C;

12. Deriva de temperatura no forno: 2°C/10min;

13. Potência de aquecimento: 800~1000W;

14. Potência máxima: 1,5KW;

15. Tensão de aquecimento de potência: 0~100 V ajustável

Condições de uso:O solo é plano, bem ventilado e não contém gases e poeira inflamáveis, explosivos ou corrosivos. Não há fontes de radiação eletromagnética forte nas proximidades. Deixe espaço de manutenção adequado ao redor do equipamento.

Temperatura: 25°C~35°C.

Faixa de flutuação de tensão permitida: 220V±10%.

Faixa de flutuação de frequência permitida: 50Hz±1%.

O usuário é obrigado a configurar o equipamento com um disjuntor de vazamento no local de instalação, e este disjuntor deve ser independente e dedicado ao uso do equipamento.

Tamanho do forno de teste: L550×W550× H2100 (mm).

Tamanho da caixa de controle: L700×W600×H1200 (mm), a caixa de controle é controlada por computador.

O forno experimental é feito de aço inoxidável confiável (t=1,2mm), que é bonito e generoso na aparência.

As peças internas são feitas de aço inoxidável SUS304, que tem boa resistência à ferrugem.

Sistema de controle de temperatura: sistema de controle de temperatura inteligente por computador.

Termopar: Termopar blindado de níquel-cromo com diâmetro de φ1,5mm e precisão de II.

4. PIndicadores de desempenho

1. Fonte de alimentação: AC220V±10%, 50Hz, corrente≤10A;

2. Potência de aquecimento: 1500W;

3. Faixa de temperatura: (-200~1300)°C;

4. Faixa de controle de temperatura: (300~750)°C;

5. Precisão de medição de temperatura: ±1°C;

6. Precisão de controle de temperatura: ±3°C;

7. Temperatura inicial de equilíbrio no forno: (750±5) °C, deriva de temperatura em 10 minutos≤ 2°C;

8. Temperatura estável no forno: da temperatura ambiente a 750°C≤ 1 hora;

9. Tamanho do tubo do forno de aquecimento: diâmetro interno (75±1) mm, altura (150±1) mm;

10. A amostra é cilíndrica: diâmetro 45mm, altura (50±3) mm;

11. Área do piso: 1 metro quadrado;

12. Sonda de temperatura: o diâmetro externo é de 1,5 mm e o diâmetro do fio é de 0,3 mm.

13. Regulação de potência: 0~1200 V ajustável;

14. Ajuste de estado: Antes do teste, a amostra deve ser ajustada em um forno de secagem ventilado com temperatura de (60±5) °C por (20~24) h, e então a amostra é resfriada à temperatura ambiente em um prato de secagem. A massa de cada grupo de espécimes deve ser pesada com precisão de 0,01g antes do teste.

15. Ponto de teste da sonda: câmara de teste, centro da peça de teste, superfície da peça de teste, parede do forno.

IInstrumento

Todo o instrumento é alojado em um gabinete de 19" e inclui um controlador de temperatura, alarme de sobretemperatura e controlador de potência. O controlador de potência mantém a temperatura sob a influência de flutuações de tensão e exibe a potência da fonte de alimentação fornecida em watts.
