Máquina de ensaio de combustão vertical de correia transportadora para avaliar a reação das correias transportadoras no fogo

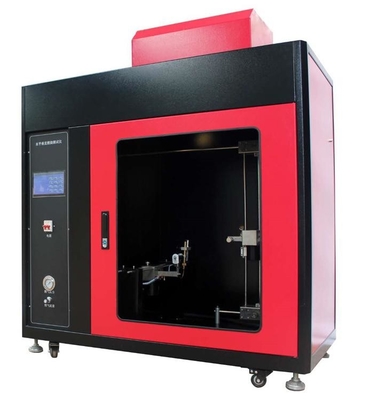

DX8379A CMáquina de teste de combustão vertical de correia transportadora

Princípio do Teste:

A amostra colocada verticalmente sob as condições de chama especificadas é ignificada com uma fonte de ignição de pequena chama, e o desempenho de combustão da amostra é avaliado de forma abrangente, medindo o tempo de combustão contínua e ignição de manutenção da chama aberta após a remoção da chama, e soprando ar na amostra 60 segundos após a remoção da chama, observando o comportamento de combustão e medindo o tempo de ignição contínua.

Visão Geral: Este equipamento utiliza um método de teste de chama em pequena escala (lança-chamas a gás/lança-chamas a álcool) para avaliar a reação das correias transportadoras em caso de incêndio, e é adequado para avaliar o desempenho de combustão de correias transportadoras com núcleo têxtil e correias transportadoras com núcleo de fio de aço. A capacidade de resistir à propagação da combustão no caso de combustão com chama, e o comportamento de combustão vertical da amostra é avaliado medindo a chama residual, a faixa de combustão e o gotejamento de partículas de combustão.

Escopo de aplicação: O instrumento de teste de inflamabilidade de correia transportadora é adequado para o teste de desempenho de combustão de correias transportadoras com núcleo de tecido e correias transportadoras com núcleo de corda de aço usadas nas indústrias química, de carvão, metalúrgica e de energia elétrica. É usado para avaliar a reação da correia transportadora em um incêndio.

Padrões: Atende aos padrões GB/T3685-2009, ISO340:2004 e GBT10707-2008

Desempenho técnico do equipamento:

Diâmetro interno do bico: 9,6 mm;

Modo de fornecimento de ar: fornecimento automático de ar do ventilador, tempo de fornecimento de ar 60S;

Velocidade de fornecimento de ar: 1,5 M/S;

Anemômetro eletrônico: faixa de teste 0~8M/S

Termômetro TES: faixa de medição 0~1300°C, precisão 0,1°C

Sistema automático de propulsão e elevação do lança-chamas;

Ângulo do lança-chamas: 45 graus em relação à horizontal

Altura da chama: 170±10MM

Método de ignição: ignição eletrônica automática

Tempo de queima: 0 ~ 99,99 segundos podem ser definidos arbitrariamente, e a precisão é de ±0,01 segundos.

Temporizador de tempo com e sem chama: 0~99,99 segundos, precisão: ±0,01 segundos;

Combustível: mistura de 5% (V/V) de metanol e 95% (V/V) de etanol (formulado pelo cliente);

Volume da câmara de teste: 0,5m3

Tamanho da caixa: L1000 mm× W600 mm× H1150mm

Peso: 40KG

Fonte de alimentação: AC220v; 50Hz; 50W;

Material: Todo feito de aço inoxidável SUS 304

Observação: O ângulo do lança-chamas pode ser ajustado, e quando usado como teste de combustão horizontal, o lança-chamas é ajustado para 45°; Quando usado como teste de combustão vertical, o lança-chamas é ajustado para 90°.

Câmara de combustão:

3.1 Caixa: 0,5m3, processada por máquinas-ferramenta CNC, a forma do arco é bonita e generosa. SUS304

Material de aço inoxidável/pintura a fogo, com as características de aparência bonita, antiferrugem e anticorrosão.

3.2 A parte superior da caixa é equipada com um sistema de exaustão e fumaça, que pode descarregar o gás de exaustão para o exterior quando o teste é concluído; Durante o teste, o sistema é interrompido.

3.3 A frente da caixa é equipada com uma janela de observação de vidro temperado que pode ser selada durante o teste, o que é conveniente para observar a situação do teste.

Lança-chamas de queima:

4.1 Lâmpada Bunsen a gás, totalmente em conformidade com os requisitos de GB/T3685-2009, o diâmetro interno da lâmpada é de 10 mm.

4.2 Diâmetro externo do lança-chamas: φ11,5±0,1mm, diâmetro interno do lança-chamas: φ10±0,1mm, o bico está longe do ar

A altura de entrada é de 200±10mm

4.3 Ângulo do lança-chamas: 45 graus em relação ao nível

4.4 Altura da chama: 180±20.

Sistema de ventilação:

5.1 Adota dispositivo de ventilação com velocidade do vento ajustável, faixa de ajuste de velocidade do vento: 0,05~2m/s

Sistema de medição de temperatura (opcional):

6.1 O sensor térmico é de cobre eletrolítico com altíssima condutividade. O comprimento é de 8,8±0,02mm, diâmetro: φ5,5±0,01mm

6.2 Termopar Tipo K, com tubo de aço inoxidável de 0,5 mm de diâmetro como revestimento, medidor de controle de temperatura PID inteligente e Tipo K

Compatível com termopar. A medição máxima é de 1350°C.

6.3 Sistema de teste: móvel, é colocado na câmara de teste durante a medição e calibração de temperatura.

6.4 Equipado com cronômetro eletrônico: preciso em 0,1S (em espera durante a medição e calibração de temperatura)

Fixadores principais:

6.1 Suporte de teste: feito de aço inoxidável, o plano onde o suporte e o lança-chamas estão localizados é paralelo ao plano da janela de observação, o que é conveniente para observação e operação.

6.2 Estrutura em cunha: adicione cunhas, lança-chamas são instalados em cunhas, e estruturas em cunha são instaladas em motor

Pode se mover para frente e para trás em uma plataforma móvel, e pode se mover automaticamente na amostra sem a necessidade de empurrar e puxar manualmente o lança-chamas.

6.3 Equipado com um conjunto de réguas que podem medir a chama externa e a chama interna da chama.

6.4 Uma régua de aço inoxidável de 500MM com precisão de 1MM deve ser equipada para teste.
