Dispositivo de Teste de Fluxo de Calor Radiante DX8401 para Materiais de Revestimento de Piso 12w
Escopo de aplicação:
É adequado para testar materiais de piso que são colocados horizontalmente com ignição por chama pequena sob condições especificadas e expostos a um campo de radiação térmica inclinado. Adequado para todos os tipos de materiais de piso. Tais como: têxteis, carpetes, cortiça, madeira, borracha e pisos de plástico e materiais de pulverização de piso. O dispositivo pode reagir às propriedades de combustão do material de pavimentação, incluindo o substrato utilizado, e alterações no material de suporte, no material da subcamada ou em outros aspectos do material de pavimentação podem afetar os resultados do teste, e é usado para testar e descrever as características de combustão do material de pavimentação em reação térmica par a par à ignição sob condições controladas de laboratório.
Conformidade com a norma: atende aos requisitos de GB/T11785-2005 e ISO9239-1 "Determinação do Desempenho de Combustão de Materiais de Pavimentação - Método da Fonte de Calor Radiante".
Parâmetros Técnicos:
Faixa de medição do medidor de fluxo de calor: (0-15) Kw/m2;
Precisão do medidor de fluxo de calor: ±0.2Kw/m2;
Precisão do medidor de fluxo de calor: <±3%;
Faixa de medição de alta temperatura de radiação térmica: 400-600 °C, precisão de ±0.5 °C;
Erro de temperatura do corpo negro: ±5°C;
Velocidade de exaustão de fumaça: (2.5±0.2) m/s;
Capacidade de exaustão de fumaça: (39-85) m3/min;
Tamanho da placa radiante porosa refratária: 300mm×450mm, pode suportar alta temperatura de cerca de 900°C;
Termopar: termopar blindado de aço inoxidável tipo K com diâmetro de 3.2mm;
Requisitos de distribuição de fluxo de calor: a 200mm: (9.1±0.4) KW/m2;
A 400mm: (5.0±0.4)KW/m2;
A 600mm: (2.4±0.2)KW/m2;
Gás de combustão: gás propano (fornecido pelo usuário);
Fluxo de gás de combustão: (0.026±0.002) L/S;
Maçarico de queima: diâmetro externo ¢10mm, diâmetro interno ¢6mm, furos de 35 0.7mm no tubo do maçarico;
Altura da chama: 60~120mm ajustável;
Sistema de ignição: ignição eletrônica de alta tensão;
Sistema de exaustão potente: Esta máquina está equipada com um ventilador de exaustão potente, quando o teste é concluído, inicie o sistema do ventilador de exaustão para expelir o gás de exaustão para fora.
Material da caixa de controle/caixa de combustão: usando placa confiável de aço inoxidável 304 (t=1.2mm), processamento e formação por máquina-ferramenta CNC, a forma do arco é bonita e generosa.
Maçarico: fabricado por nossa empresa, material de aço inoxidável 304, totalmente em conformidade com os requisitos da norma GB/T11785.
Outras peças mecânicas são feitas de aço inoxidável 304 ou material A3 galvanizado espessado, anticorrosivo e antiferrugem.
Tensão da fonte de alimentação: AC220V±10%, 50Hz;
Potência máxima: 5KW;
Tamanho da caixa de combustão: L1420*W1200*H2300(mm)
Tamanho da caixa de controle: comprimento * largura * altura (2.2* 1.2* 2.4) m;
Peso do equipamento: 350Kg.

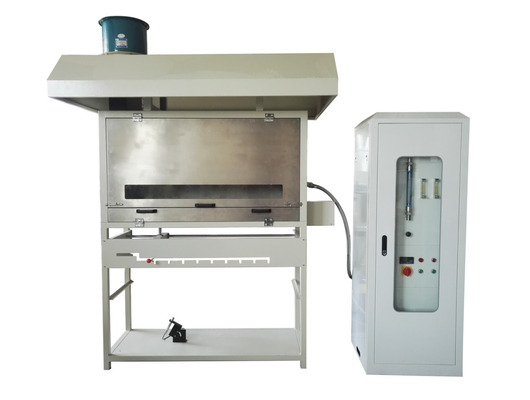

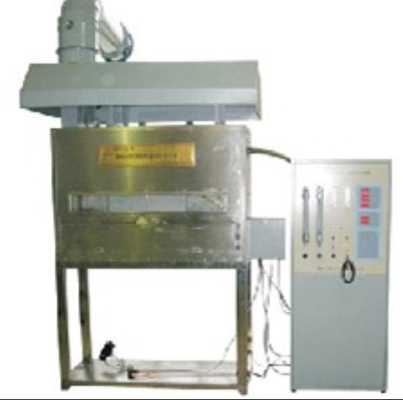

Composição do equipamento: É composto principalmente por duas partes: caixa de combustão e caixa de controle.
Principais indicadores técnicos:
A caixa de radiação é inclinada em 30 graus e pode ser ajustada
O fluxo de calor de entrada é medido pelo fluxo de calor de entrada
A taxa de fluxo de gás na chaminé é (2.5±0.2) m/s
A temperatura da água foi de 15°C-25°C
O fluxo radiante dos 9 pontos do painel radiante deve atender às especificações correspondentes (ver requisitos da norma)
O ventilador de exaustão é infinitamente ajustável

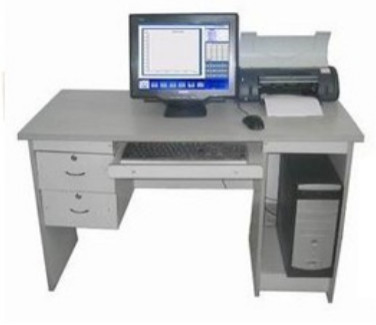

Características: Controle por computador; Cronometragem automática; Impressão de registros de processamento de dados;
Precisão de temporização: <1s>
