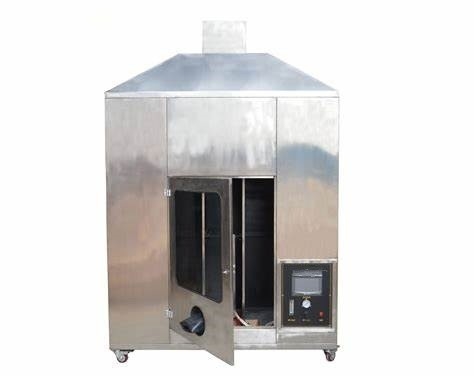

UL1685 Máquina de ensaio de laboratório, aparelho de ensaio de chama de cabos elétricos e de fibras ópticas

DX8297 Teste de Queima de Fios e Cabos UL1685Dispositivo

Introdução do Instrumento:

O Aparelho de Teste de Chama para Fios e Cabos UL 1685 é um instrumento usado para avaliar a capacidade de um cabo único ou agrupado de inibir a propagação da chama sob condições especificadas, e atende aos requisitos de teste da UL 1685, IEEE 383 e IEEE 1202.

O desempenho de supressão de chama do cabo é avaliado ao inflamar a amostra com uma chama colocada verticalmente de 20 kW (70.000 Btu/hr) com um valor teórico de 20 kW (70.000 Btu/hr) em um espaço de um volume definido por 20 minutos.

Parâmetros Técnicos:

Padrões:

IEEE 1202

Propagação da chama - teste de fios e cabos

IEEE 383

Padrões de teste de tipo para fios IE, juntas de campo e conectores para usinas nucleares

UL 1685

A propagação do fogo do cabo e a produção de fumaça

Principais características:

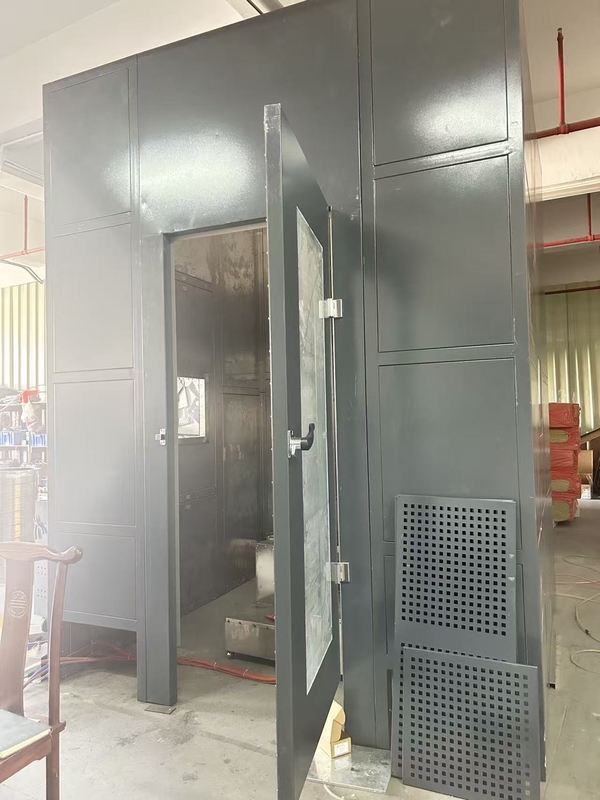

Tamanho do espaço de teste: 2438 (comprimento) × 2438 (largura) × 3353 (altura) mm, volume: 19,93m3, área interna do piso: 5,94m2;

Termopares e anemômetros bidirecionais são usados para medir a temperatura e a velocidade do gás no tubo de exaustão;

O anemômetro bidirecional é usado para medir com precisão a velocidade do vórtice do gás de combustão de alta temperatura gerado durante o processo de combustão no tubo de exaustão;

O tamanho do palete é 305 (comprimento) × 76 (largura) × 2438 (altura) mm, a largura da escada de aço é 25±6mm, e a largura vertical é 229mm;

Maçarico com queimador de propano com misturador Venturi para IEC60332-3;

Controlador de fluxo de massa para garantir que o fornecimento de ar e a pressão do ar ainda possam manter um fluxo de ar suave;

A placa de aquisição de dados é usada para coletar e medir com precisão a temperatura dos componentes internos e a temperatura da chama do queimador;

Gás e ar podem ser controlados por válvulas solenoides;

Sistema de medição da densidade da fumaça

Sistema de teste da taxa de liberação de calor de oxigênio paramagnético

Válvulas solenoides e ignitores podem ser controlados manualmente por meio de botões no painel de controle, e o instrumento pode ser desligado em caso de emergência (incluindo o computador)

Sistema de medição da densidade da fumaça
1. A válvula solenoide e o ignitor podem ser controlados manualmente por meio de botões no painel de controle, e a energia do instrumento (incluindo o computador) pode ser desligada em situações de emergência
2. Fonte de alimentação: AC 220V, 50/60Hz, 15A;
3. Peso total: aproximadamente 650kg;
4. Ferramentas: Gás comprimido, computador pessoal, aspirador de pó, gás (fornecido pelo usuário)
