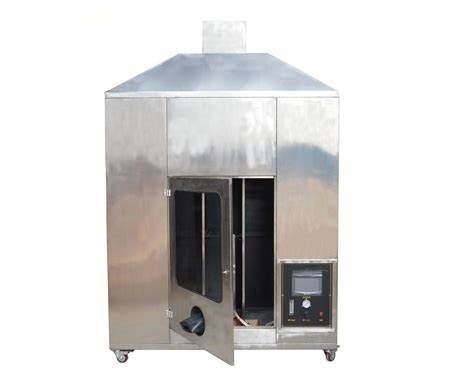

UL1685 Máquina de ensaio de queima de fios e cabos, utilizada para avaliar a capacidade de um único cabo ou de um cabo em conjunto

UL1685 Teste de queima de fios e cabosDispositivoDX8297

Introdução ao instrumento:

O aparelho de ensaio de chama para fios e cabos UL 1685 é um instrumento utilizado para avaliar a capacidade de um único cabo ou um cabo em conjunto inibir a propagação da chama em condições especificadas,e satisfaz os requisitos de ensaio da norma UL 1685, IEEE 383 e IEEE 1202.

O desempenho de supressão de chama do cabo é avaliado através da ignição da amostra com uma chama colocada verticalmente de 20 kW (70.000 Btu/h) com um valor teórico de 20 kW (70,000 Btu/h) num espaço de um volume definido durante 20 minutos.

Parâmetros técnicos:

Padrões:

IEEE 1202

Propagação da chama - ensaio de fios e cabos

IEEE 383

Normas de ensaio de tipo para fios, juntas de campo e conectores de IE para centrais nucleares

UL 1685

A propagação do fogo pelo cabo e a produção de fumaça

Características principais:

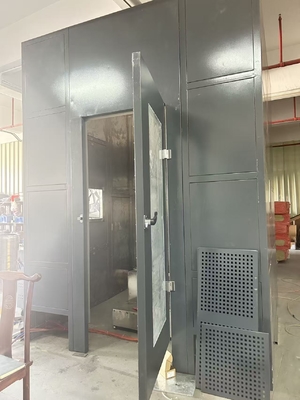

Tamanho do espaço de ensaio: 2438 ( comprimento) × 2438 (largura) × 3353 (altura) mm, volume: 19,93 m3, área interna do piso: 5,94 m2;

Para medir a temperatura e a velocidade do gás no tubo de escape, são utilizados termopares e anemómetros bidirecionais.

O anemómetro bidirecional é utilizado para medir com precisão a velocidade de vórtice do gás de combustão a alta temperatura gerado durante o processo de combustão no tubo de escape;

O tamanho da palete é de 305 (longo) × 76 (largura) × 2438 (altura) mm, a largura da escada de aço é de 25±6 mm e a largura vertical é de 229 mm;

Foguete com queimador de propano e misturador Venturi para a norma IEC60332-3;

Controlador de fluxo de massa para garantir que o abastecimento de ar e a pressão do ar continuem a manter um fluxo de ar suave;

O quadro de aquisição de dados é utilizado para recolher e medir com precisão a temperatura dos componentes internos e a temperatura da chama do queimador;

O gás e o ar podem ser controlados por válvulas eletromagnéticas;

Sistema de medição da densidade de fumaça

Sistema de ensaio da taxa de libertação de calor do oxigénio paramagnético

As válvulas eletromagnéticas e os ignicionadores podem ser controlados manualmente através de botões no painel de comando e o instrumento pode ser desligado em caso de emergência (incluindo computador)
