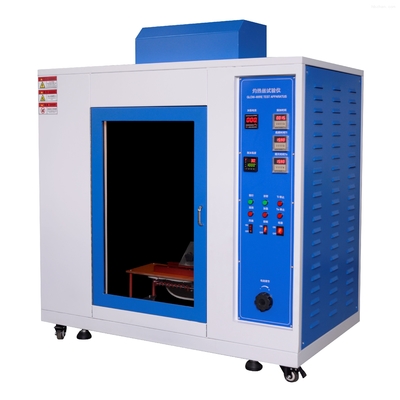

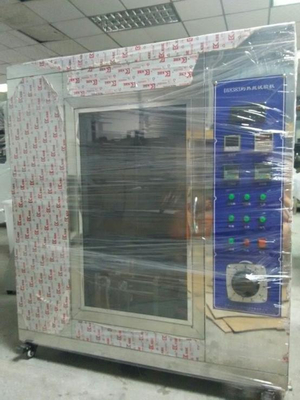

DX8383 Máquina de ensaio de arame quente
IntroduçãoO fio quente em si é realmente um anel de fio de resistência de especificação fixa. Durante o teste, ele precisa ser aquecido à temperatura especificada por eletricidade,para que o topo do fio quente entre em contato com a amostra durante o tempo necessárioO intervalo de ensaio depende do procedimento de ensaio específico.
Área de aplicação:A máquina de ensaio de arame quente é principalmente adequada para a realização de ensaios de risco de incêndio em produtos eléctricos, electrónicos, aparelhos domésticos e seus componentes,Simulação do esforço térmico causado por fontes de calor ou fontes de ignição, tais como componentes quentes ou resistências de sobrecarga, num curto período de tempoÉ também adequado para materiais sólidos de isolamento elétrico ou outros materiais sólidos combustíveis.
Conforme as normas:Projetado e fabricado em conformidade com os requisitos do "Método de ensaio de fio brilhante" em GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, normas UL817.
Parâmetros técnicos:
1Volume da câmara de ensaio: 0,5 m3, profundidade x largura x altura: 60 x 95 x 90 cm
2Dimensões de limite: profundidade x largura x altura: 61x 120x 105cm
3Fios incandescentes: um anel de diâmetro de 4,0 mm é feito de fio de níquel/cromo
4Dispositivo de medição de temperatura: termocouple de fio fino blindado de 0,5 mm, capaz de suportar altas temperaturas de 1050 °C
5. Corrente de aquecimento: quando a temperatura é de 960 °C, a corrente está entre 120~150A
6Aplicar força ao ensaio: 0,8 a 1,2 N e limitar a profundidade de prensagem a pelo menos 7 mm.
7. temporizador: temporizador para a duração da ignição (Ti) e do tempo de extinção da chama (Te).
8Fios incandescentes: anel padrão de 4 mm±0,04 mm Ni/Cr (80/20) especialmente concebido, estacionário horizontalmente;
9. Termócopo: termocopo de 0,5 mm importado do tipo K, com mangas blindadas resistentes ao calor a 1100 °C;
10Temperatura de aquecimento elétrico do fio quente: 500 °C a 960 °C (pode ser pré-definido o visor digital), flutuação de temperatura < 3 °C;
11Pressão da amostra de ensaio para o ensaio com arame quente: 1,0 N ± 0,1 N (regulavel em função da situação real);
12Profundidade máxima de penetração: 7 mm ± 0,5 mm (regulado de acordo com as condições reais);
13Velocidade de movimento da amostra de ensaio: 10 mm/s~25 mm/s.
14Nível de gravidade: os valores preferidos para a duração da chama de ensaio aplicada (ta) são: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Altura da chama: a altura da chama de ensaio é de 12 mm;
16Fonte de gás: gás butano (fornecido pelo utilizador).
17Material da caixa exterior: aço inoxidável espelho.
Método de ensaio:Aquecer o anel de arame de resistência padrão até à temperatura especificada e, em seguida, fazer com que o arame quente e a amostra de ensaio entrem em contacto com o tapete, a tomada, a borracha, o plástico e outros produtos nas condições de ensaio.
Método de ensaio correspondente para a máquina de ensaio de combustão de fio quente:
Método de ensaio de inflamabilidade de argolas para produtos acabados (CEI 60695-2-11:2000/GB/T 5169.11-2006)
Método de ensaio de inflamabilidade de fios de combustão para materiais (CEI 60695-2-12:2000/GB/T 5169.12-2006)
Método de ensaio para o desempenho de ignição de materiais que utilizem arame quente (CEI 60695-2-13:2000/GB/T 5169.13-2006)
Índice de inflamabilidade GWFI, GWFI - Índice de inflamabilidade do fio brilhante
A temperatura máxima de ensaio de uma amostra de ensaio com uma espessura especificada em três ensaios consecutivos deve satisfazer uma das seguintes condições:
a) No prazo de 30 segundos após a remoção do fio quente, a chama ou o calor da amostra de ensaio se apagam e o papel de embalagem colocado debaixo da amostra de ensaio não se inflama;
b) A amostra de ensaio não se incendiou.
GWIT, GWIT - Temperatura de ignição do fio incandescente
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Requisitos em matéria de amostras: O Laboratório de Materiais da SGS tem os seguintes requisitos para os testes de amostras:
A amostra deve ter uma porção plana de tamanho fixo suficientemente grande e o plano de ensaio deve ser mantido em posição vertical durante o ensaio.
As amostras de ensaio podem ser obtidas de várias formas:
Moagem por compressão, moldagem por injecção ou fundição, ou corte a partir de peças acabadas, tais como chapas de metal com uma superfície suficientemente grande.
As dimensões da parte plana devem ser: comprimento: ≥ 60 mm, largura (dentro do dispositivo): ≥ 60 mm
De acordo com os requisitos desta experiência, a avaliação da inflamabilidade requer normalmente um conjunto de 10 amostras de ensaio.
nível de gravidade
1O índice de inflamabilidade do fio brilhante (GWFI) deve ser selecionado a partir das seguintes temperaturas de ensaio:
Temperatura de ensaio/°C: 550/600/650/700/750/800/850/900/960
2A temperatura de ignição do fio quente (GWIT) deve ser selecionada a partir das seguintes temperaturas de ensaio:
Temperatura de ensaio/°C: 500/550/600/650/700/750/800/850/900/960
Avaliação dos resultados:
1Avaliação dos resultados do Índice de inflamabilidade do fio brilhante (GWFI)
Se a amostra de ensaio não se incendiar ou satisfazer as duas condições seguintes, considera-se que passou este ensaio.
a) Se a chama ou o fio de ignição da amostra de ensaio se apagarem no prazo de 30 segundos após a remoção do fio de ignição
b) O papel de embalagem não se incendiou
Se uma ou ambas as condições acima não estiverem preenchidas, escolher uma temperatura de ensaio mais baixa e repetir o ensaio com uma nova amostra.
Se ambas as condições acima forem satisfeitas simultaneamente, selecionar uma temperatura de ensaio mais elevada e repetir o ensaio com uma nova amostra de ensaio.
O ensaio deve ser repetido à temperatura de ensaio mais elevada quando a amostra de ensaio preencher as condições a) e b).
Determinar a temperatura máxima de ensaio que satisfaça as condições a) e b) para três ensaios consecutivos no GWFI.
2Avaliação dos resultados da temperatura de ignição do fio incandescente (GWIT)
A temperatura de ignição da amostra de ensaio durante a aplicação do fio quente deve ser determinada, and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
Precauções para utilização da máquina de ensaio de arame quente:
1O utilizador da máquina de ensaio de arame quente deve manter uma fonte de alimentação estável, caso contrário, as flutuações excessivas de tensão podem afectar as alterações de temperatura.
2Os termopares só são usados para calibração de temperatura em experimentos. Após a calibração, marque-os no amperímetro para o próximo teste.Remova cuidadosamente o termocouple do fio quente e iniciar o experimento.
3. O fio quente não deve funcionar durante muito tempo a altas temperaturas para evitar a redução da vida útil do termoparo.A corrente deve ser reduzida em tempo hábil e a energia deve ser cortada.
4Após cada ensaio, a câmara de combustão deve ser limpa com a energia desligada, tendo-se cuidado para não colidir com termopares e fios quentes.
5Após a conclusão da experiência, os utilizadores podem utilizar o ventilador de escape para expelir os gases de escape gerados durante a combustão.Mas não ligue o ventilador durante o experimento para evitar afetar os resultados do ensaio.
6Se for necessária uma manutenção, especialmente para a substituição do fio quente, deve ser prestada atenção ao reforço dos parafusos que foram alterados,Caso contrário, o mau contato afetará o circuito de corrente e gerará alta temperatura na interfaceApós a substituição das peças, os utilizadores devem apertar todos os parafusos.
7. A máquina de ensaio de fio quente tem uma função de proteção contra sobre-temperatura. Quando a temperatura definida for atingida, o circuito de aquecimento será automaticamente desconectado.a temperatura pré-definida não pode ser inferior à temperatura normal de funcionamento, caso contrário não pode funcionar normalmente
Especificações experimentais:
1Objecto: Normalizar a operação, manutenção e manutenção do testador de fio quente e assegurar o seu funcionamento normal.
2- Domínio de aplicação: adequado para ensaios de retardamento de chama de peças de plástico para diversos produtos
3Norma de referência: de acordo com os requisitos de ensaio das cláusulas pertinentes da norma GB/T5169.Norma 10-2008 "Métodos de ensaio básicos para fios incandescentes/ fios incandescentes - Dispositivos de fios incandescentes e métodos de ensaio gerais";
Manutenção e precauções dos instrumentos:
1A cada semana, devem ser efectuadas a manutenção e gestão dos instrumentos, bem como verificações operacionais das funções-chave de ajustamento conexas, devendo ser mantidos registos.
2O testador deve ter uma fonte de alimentação estável, caso contrário as flutuações de tensão podem afectar as alterações de temperatura.
3Quando conduzimos experimentos, devemos adotar um método de aumento e diminuição lenta da temperatura.Devíamos ir devagar e não aumentar a temperatura muito alta de uma só vez.Assim, o tempo de uso será mais longo, e a corrente deve ser aumentada gradualmente. Não a aumente para 90 ou superior.Aumentar 30-40A de uma vez é basicamente estável. Ao adicionar e resfriar, a corrente deve ser aumentada gradualmente.também reduzir lentamente a corrente e não cair para zero de uma só vezA expansão e contração térmicas rápidas podem causar danos aos fios de aquecimento em forma de U e aos termopares de fio incandescente. Estes danos são irreparáveis.
4. O fio quente não deve funcionar durante muito tempo a altas temperaturas para evitar a redução da vida útil do termoparo.A corrente deve ser reduzida em tempo hábil e a energia deve ser cortada.
5Após cada experimento, a câmara de combustão deve ser limpa em condições de desligamento, tendo em conta que não se deve tocar no par térmico e no fio de combustão.
6Se for necessária uma manutenção, especialmente para substituir o fio quente, é importante apertar os parafusos que foram alterados,Caso contrário, o mau contato afetará o circuito de corrente e gerará altas temperaturas de interfaceApós a substituição das peças, os utilizadores devem apertar todos os parafusos.
