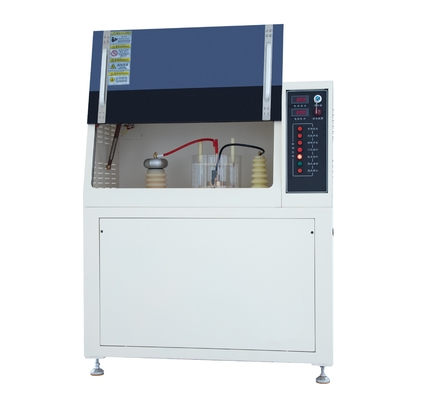

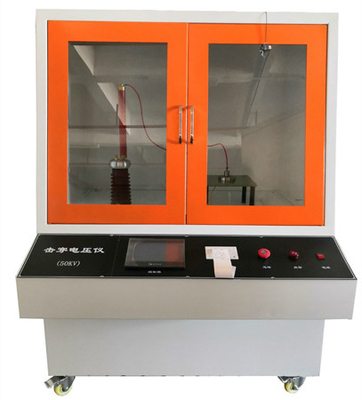

Máquina de teste de resistência elétrica de material isolante sólido DX8388 (testador de rigidez dielétrica elétrica)
Em conformidade com as normas:
Em conformidade com os requisitos de GB1408.1, IEC60243-1 "Métodos de Teste para Resistência Elétrica de Materiais Isolantes Sólidos - Testes em Frequência de Rede", GB1408.2, IEC60243-2 "Métodos de Teste para Resistência Elétrica de Materiais Isolantes Sólidos - Teste de Tensão DC Correspondente" GB/T1695-2005 "Determinação da Resistência de Tensão de Ruptura e Tensão de Suporte de Borracha Vulcanizada em Frequência de Rede" GB/T3333, GB12656 e normas de teste ASTM D149.
Escopo aplicável:
Principalmente adequado para materiais isolantes sólidos como plástico, filme, resina, mica, cerâmica, silicone, vidro, verniz isolante, etc. Medir a resistência de ruptura e o tempo de tensão de suporte em frequência de rede (48-62Hz) ou tensão DC correspondente em meio aéreo ou líquido. Adequado para aumento contínuo e uniforme ou aumento em etapas, aplique tensão AC/ou DC à amostra até a ruptura, meça o valor da tensão de ruptura e calcule a resistência de ruptura da amostra; Usando um método de aumento rápido de tensão, aumente a tensão para o valor especificado e mantenha a amostra sem ruptura por um determinado período de tempo. O valor especificado neste momento é o valor de tensão de suporte da amostra.
Principais parâmetros técnicos:
1. Tensão de teste: AC 0-50 kV continuamente ajustável DC 0-50 kV continuamente ajustável
2. Capacidade do transformador: 10 KVA
3. Tensão de ruptura: 0-50kV
4. Velocidade de aumento: dividida em 6 engrenagens: 50, 100, 200, 500, 1000, 2000 (KV/S)
5. Regulação da velocidade de aumento: para regulação automática elétrica da velocidade
6. Precisão da medição de tensão: ≤ 2%
7. Seleção de corrente de fuga: 1-20 mA
8. Métodos de teste: teste DC, teste AC
9. Método de aumento: Aumento programável automático
10. Frequência da fonte de alimentação: onda senoidal de 50Hz
11. Fonte de alimentação: AC220V 50/60Hz
12. Dimensões externas: comprimento 1400*largura1040*altura 1500 mm
13. Peso: 200KG
Configuração padrão:
Host de teste: uma unidade
Dispositivo de controle: um conjunto
Eletrodos de teste (GB 1408.1): dois conjuntos
Tanque de teste: dois
Sistema de descarga: um conjunto
Sistema de controle: um conjunto
Sistema de coleta de dados: um conjunto
Software de teste: um CD de conjunto
Computador de marca: um conjunto
Impressora a jato de tinta de marca: um conjunto
Manual do usuário do produto: uma cópia
Certificado de qualificação do produto: uma cópia
Uso: Retire a haste de descarga e endireite a haste telescópica, insira a outra extremidade do clipe de aterramento no soquete da sonda de metal da haste de descarga e, em seguida, prenda o clipe de aterramento no terminal de aterramento do instrumento A ou B. Segure a alça isolada o mais longe possível da carcaça do instrumento, em pé, dobre ligeiramente para a frente, abra a porta de vidro da caixa de teste e use a sonda de metal para contatar a bola de equalização da saída do transformador de alta tensão, o eletrodo da amostra e a extremidade de alta tensão do capacitor um por um. (Se necessário, após a conclusão da descarga, use um multímetro na faixa de tensão AC (faixa AC20V) para testar se a tensão entre o eletrodo e o corpo humano é inferior a 36V, indicando que a tensão residual foi completamente descarregada.)
Atenção: Antes de retirar a amostra após cada experimento, é necessário descarregá-la completamente com antecedência. Durante a descarga, o tempo de permanência do contato em cada ponto de descarga deve exceder 2 segundos.
Instruções de segurança:
1. O equipamento precisa ser equipado com um fio terra de proteção separado. Aterrar o fio terra de proteção é principalmente para reduzir a forte interferência eletromagnética gerada pela ruptura da amostra na área circundante. Também pode evitar a perda de controle do computador.
2. O circuito deste equipamento de teste está equipado com múltiplas medidas de proteção, incluindo principalmente proteção contra sobrecorrente, proteção contra perda de tensão, proteção contra vazamento, proteção contra curto-circuito, alarme de descarga de teste DC, etc.
3. Requisitos de aterramento: É necessário um aterramento separado, e o aterramento deve estar em conformidade com os padrões nacionais. A haste de metal deve ser enterrada a pelo menos 1,5 metros de profundidade.
4. O circuito deste equipamento de teste está equipado com múltiplas medidas de proteção, incluindo principalmente proteção contra sobrecorrente, proteção contra perda de tensão, proteção contra vazamento, proteção contra curto-circuito, alarme de descarga de teste DC, etc.
Características do produto
1. Software de instalação independente rodando no sistema WIN XP/WIN7/WIN8, com interface amigável e operação simples
2. Curva de exibição experimental, armazenamento automático de dados, busca automática.
3. Multiuso, pode ser usado para testes AC e DC precisos, confiáveis e seguros.
4. Processo experimental controlado por computador, parada de julgamento automático, reinicialização automática.
5. Múltiplas proteções como sobretensão, sobrecorrente, curto-circuito, vazamento e mau funcionamento.
Notas:
1. Durante o experimento, pessoal não relacionado não deve se aproximar, pois este instrumento de teste pode gerar alta tensão e pessoal não treinado não tem permissão para usar o equipamento. Durante o experimento, deve haver um supervisor e ninguém deve usá-lo sozinho. Em caso de qualquer situação inesperada.
2. Se o equipamento não for usado por um longo tempo, antes de reutilizá-lo, primeiro pressurize o instrumento sem carga, ou seja, remova a fiação do eletrodo de alta tensão da bola de equalização. Verifique a interface de teste do computador para ver se a alta tensão está normal.
3. Em caso de situações inesperadas durante o experimento, a energia deve ser cortada em tempo hábil, e o experimento só pode continuar após a resolução do problema.
4. O equipamento deve ser colocado de forma estável e o solo deve ser firme. É adequado usar um piso de cimento para evitar ressonância.
5. A carcaça do dispositivo deve ser aterrada a um fio terra de proteção durante o uso, garantindo a segurança dos operadores e a operação do equipamento.
6. Após usar o equipamento, desligue a energia de todas as partes do sistema e não conecte ou desconecte o cabo de alimentação com eletricidade.
7. Conecte o equipamento de acordo com a tensão de alimentação prescrita. Certifique-se de que a fiação do circuito esteja correta. Caso contrário, danificará o equipamento.
8. O instrumento deve ser colocado em ambiente interno, e o laboratório deve ser limpo, seco e livre de meios corrosivos. Pessoal não relevante não deve operá-lo casualmente.
9. Não deixe o cabo do equipamento tocar em bordas afiadas para evitar arranhar o isolamento do cabo; Não deixe o cabo ser pressionado sob objetos pesados para evitar quebrar o cabo e causar um incêndio; Não use cabos para puxar ou amarrar objetos, pois isso pode causar mau funcionamento do equipamento devido à quebra do cabo.
10. Não deixe o equipamento ser salpicado com água, gases corrosivos, gases inflamáveis e combustíveis. Se não for evitado, pode ocorrer incêndio.
11. Ao mover o equipamento, desligue a fonte de alimentação e puxe o plugue da tomada. Não coloque o dispositivo de cabeça para baixo ou incline o dispositivo em um ângulo maior que 45° ao mover o dispositivo.
12. Não desconecte o plugue de alimentação do dispositivo enquanto ele estiver em funcionamento.
