Máquina de ensaio de resistência a arco,avaliação do desempenho de resistência a arco dos materiais de isolamento elétrico

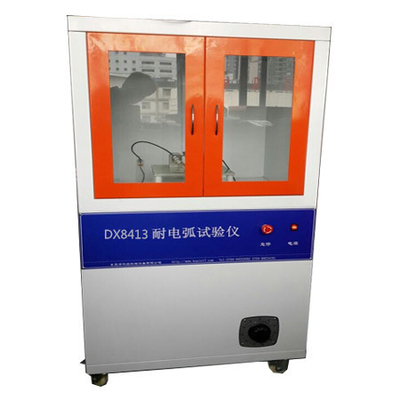

DX8413AMáquina de ensaio de resistência rc

Principalmente aplicável a:GB/T1411-2002 Ensaio de resistência à descarga de arco de alta tensão e baixa corrente de materiais de isolamento sólidos secos.

Conformidade com as normas:Este ensaio foi concebido e fabricado em conformidade com as normas GB1411, IPC650, IEC 61621, ASTMD495 e está em conformidade com métodos de ensaio como a JEC 149 e a UL 746A.

Área de aplicação:A avaliação do desempenho de resistência a arco de materiais isolantes elétricos, tais como plásticos, adesivos de resina e tintas isolantes utilizados em indústrias como motores, aparelhos,e aparelhos domésticos é principalmente aplicável ao ensaio do desempenho de resistência a arco de materiais de isolamento sólidos, tais como plásticos, filmes, resinas, mica, cerâmica, vidro, óleo isolante, tinta isolante, cartão e outros meios.

Características:A máquina de teste de resistência de arco adota controle por computador e a curva de teste pode ser observada on-line durante o processo de teste; armazenar automaticamente as condições de teste e os dados dos resultados do teste,e pode aceder, exibir e imprimir

Princípio experimental: Utilizado para testar a resistência ao arco de materiais de isolamento sólidos; o material a testar será exposto a uma alta tensão,gradualmente aumentando o ambiente de corrente pequena até que um canal condutor estável seja formado na superfície do materialEste tempo é o tempo de resistência de arco do material.

Principais requisitos técnicos:

1Voltagem de entrada: AC 220 V

2Voltagem de saída: AC 0-20 KV;

3Capacidade eléctrica: 1,5 KVA

4Método de ensaio: arco intermitente, arco contínuo

5. Corrente de ensaio: 10MA-20MA-30MA-40MA opcional

6Erro de controlo da tensão de ensaio: ≤ 1%

7. Erro do tempo de ligação/desligação do arco: < 5 ms

8. Tensão de ensaio ajustável de forma contínua: 0-20 KV

9Precisão de controlo da corrente: ± 10%

10Especificações do eléctrodo: eléctrodo de chapa de aço inoxidável 25,4 mm * 12,7 mm * 0,15 mm

Eletrodo de aço de tungstênio 56 mm * 7 mm * 30 mm

Ângulo de configuração do eléctrodo 110 graus

O ângulo entre o eletrodo e o plano horizontal é de 35 graus

Peso do eléctrodo: 50 G

11Medidas de segurança:

(1) Protecção contra sobrevoltagem

(2) Protecção contra sobrecorrência

(3) Protecção contra curto-circuito

(4) Protecção da abertura da porta de segurança

(5) Protecção contra erros de funcionamento de software

12Dimensões externas: 800 mm de comprimento × 700 mm de largura × 1350 mm de altura

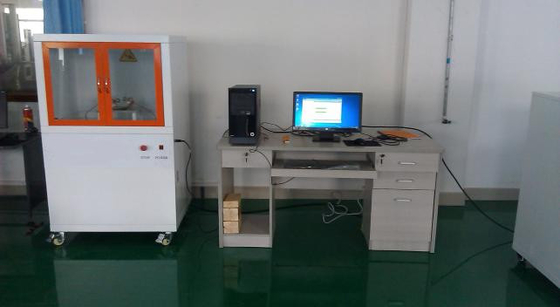

Configuração principal:

Anfitrião do ensaio: uma unidade

Gerador de alta tensão de 20000 volts: uma unidade

Dispositivo de regulação de tensão de microcomputador totalmente automático: um conjunto (modo de porta serial)

Dispositivo de transmissão do tipo de isolamento de aquisição de tensão e de aquisição de corrente:um conjunto

Eletrodos de ensaio: dois conjuntos

Rodão de liberação de corrente: um (tipo de resina)

Software de medição e controlo de arco resistente por computador: um conjunto

Computadores: um conjunto (marca Lenovo)

Impressora a jato de tinta a cores de marca: um conjunto

CDs de programas: um conjunto

Manual do utilizador do produto:um exemplar

Certificado de verificação metrológica:um exemplar

Certificado de conformidade: um exemplar

Ferramenta aleatória: um conjunto
