Visão geral do equipamento:

Adequado para instituições de pesquisa científica, o sistema de teste de resistência ao envelhecimento do corona desenvolvido com material de isolamento sólido pode atingir diferentes condições de teste do corona,e pode realizar testes de corona simultaneamente em 5 amostrasAo mesmo tempo, o sistema também pode ser usado para o teste de resistência à voltagem de materiais de isolamento sólidos contra descarga de corona;Pode realizar pesquisas experimentais sistemáticas sobre o fenômeno de envelhecimento da corona da borracha de silicone HTV em diferentes condiçõesAo mesmo tempo, espera-se que o desenvolvimento deste sistema forneça uma plataforma de teste padrão para pesquisas domésticas sobre a resistência ao envelhecimento da corona dos materiais de isolamento sólido,que ajudará a realizar pesquisas sobre as características de resistência ao envelhecimento da corona de vários materiais de isolamento sólido.

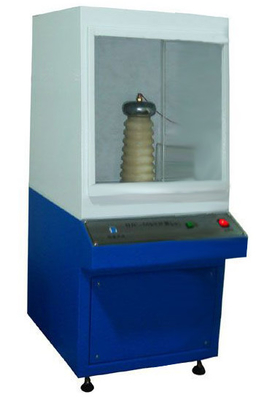

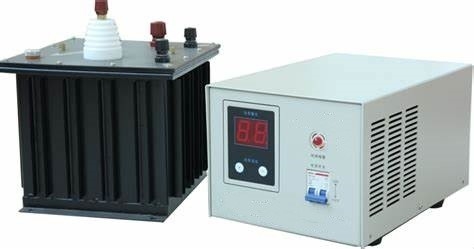

Principais componentes:1) Dispositivo de geração de corona, 2) Sistema de medição, 3) Sistema de proteção, 4) Sistema de controle e monitoramento ambiental.O dispositivo real do sistema de teste de resistência ao envelhecimento da corona para materiais de isolamento sólidos é mostrado na figura 1 do diagrama físico

Normas de referência de equipamento:

Referir-se-á ao padrão de ensaio americano ASTM D2275-14 "Método de ensaio padrão para a resistência à tensão superficial dos materiais sólidos de isolamento elétrico à descarga parcial (Corona) ".

Parâmetros técnicos:

(1) Dispositivo de geração de corona:

1Utilizando o transformador de teste livre de corona de frequência de potência YDT-5/50, faixa de tensão: 0-50KV

2O regulador de tensão volta automaticamente a zero depois de disparado.

3- fechamento em posição zero, com subida e queda automática de tensão;

4Protector contra fugas importado, proteção confiável da segurança pessoal;

5. Funções de protecção contra sobrecorrência, limiar e outras funções de protecção da segurança;

6. Visualização de tensão e corrente, precisão de medição ± 0,2%, tensão de ruptura mantida;

7Eletrodo experimental: O eletrodo adota o modo tradicional de placa de agulha para simular a descarga de corona da ponta no campo. Um eletrodo de agulha de aço inoxidável com um raio de curvatura de 0.2 mm é usado como o eletrodo superior, e um elétrodo de placa de cobre é usado como o elétrodo inferior com um diâmetro de 30 mm. O sistema de elétrodos inteiro consiste em 5 conjuntos de elétrodos de placa de agulha,conforme mostrado na figura 3 (condensadores de alta tensão imersos em óleo)

8Espaçamento entre eléctrodos: 100 mm

9Número de elétrodos: 5

10A distância entre o elétrodo da ponta da agulha e a amostra é ajustável, com uma distância ajustável de 15 mm.

11Capacidade nominal do transformador de alta tensão: 5 KVA;

12Voltagem nominal de entrada/saída: 200V/50KV;

13. Corrente nominal de entrada/saída: 20A/0,04A;

14Sistema de controlo: Adopção do controlo PLC da Siemens

15Cinco opções de velocidade para reforço: 5V, 50V, 100V, 500V, 1000, 2000V podem ser definidas arbitrariamente;

16. Equipado com funções de proteção contra fugas, sobrecarga, curto-circuito, avaria e alta tensão;

17. Componentes do instrumento: constituídos por um regulador de tensão de contacto elétrico, caixa de controlo, resistor de protecção e caixa de eléctrodos;

18Este dispositivo pode realizar envelhecimento da coroa, quebra de voltagem e suportar testes de voltagem simultaneamente;

19- desvio de tensão equipado com elétrodos de aço inoxidável de grau 25 e 75, e um conjunto de bancos de ensaio de alta temperatura

20O teste de envelhecimento da coroa é equipado com 5 conjuntos de eletrodos de agulha, eletrodos de placa de cobre e um conjunto de racks de amostra de envelhecimento da coroa.

21Um conjunto de software de teste profissional

22. Um conjunto de computadores de marca equipados com uma impressora:

(2) Dispositivos de controlo ambiental

1Sensor de temperatura: Usando o sensor de alta precisão P-T-100 de Taiwan

2Método de controlo de temperatura e umidade: Método de controlo de temperatura e umidade equilibrado (BTHC) Ajuste inteligente do PID

3- 10 °C a 150 °C pode ser definido

4- Intervalo de umidade 20-98% RH

5Precisão de controlo da temperatura e da umidade: ± 0,2 °C; ± 2,5% RH

6Uniformidade no interior da câmara de temperatura e humidade: ± 0,5 °C ± 0,2 °C; ± 4,0% RH

7Precisão da resolução do controlador: ± 0,01% °C; ± 1% R.H.

8Taxa de aquecimento: ≥ 2,5 °C/min

9Taxa de arrefecimento: média de 1 °C/min

10Desvio de temperatura: ≤ ± 0,5 °C a -10 ~ + 99 °C, ≤ ± 1,0 °C a 100 ~ + 150 °C

11Desvio de umidade ± 2,5% RH (> 75% RH), ± 4,0% RH (≤ 75% RH)

12Material da casca exterior da chapa de aço laminada a frio de alta qualidade, tinta de cozimento eletrostática a alta temperatura, material da caixa interna, chapa de aço inoxidável (SUS304)

13Material de isolamento térmico: espuma de poliuretano de alta densidade + fibra de vidro

14A janela de observação é uma janela de vidro de vácuo de três camadas.

15Iluminação no interior da caixa: equipamento de iluminação de projecção de grande ângulo, portas de duas camadas com portas seladas

16Tamanho do espaço no interior da caixa de ensaio: 500 * 500 * 600 mm

17O tratamento de isolamento deve ser aplicado às paredes interiores da sala de ensaio, com um nível de resistência de tensão de 50 KV.

(3) Dimensões da máquina de ensaio de envelhecimento da corona AC/DC:

Tamanho do dispositivo de geração de corona: 850 * 740 * 1500 mm;

Tamanho do dispositivo de controlo ambiental: 700 * 1100 * 1700 mm;

(4) Sistema de aquisição de dados para máquina de teste de envelhecimento de corona AC/DC

1Utilizando a placa de aquisição de dados de alta precisão PCI de 16 bits da Advantech, a gama de tensão do sinal de entrada é de ± 5V ou ± 10V e a taxa de amostragem é de 3 ms/s.Pode simultaneamente coletar múltiplos sinais de corrente e tensão da corona, e enviar os resultados das medições para o computador para processamento.

2A interface de software amigável LabView pode exibir a forma de onda da voltagem da coroa; pode exibir a quantidade de carga de meios-ciclos positivos e negativos da corrente de descarga da coroa,bem como a tendência da energia de descarga ao longo do tempo.

3Após a experiência, os dados do ensaio podem ser gerados num relatório e impressos ou salvos.

(5) Acessórios principais da máquina de ensaio de envelhecimento de corona AC/DC

1. 1 gerador de corona

2. 1 dispositivo de controlo ambiental

3Um computador de marca.

4Um conjunto de software de recolha profissional

5Põe-me um.
