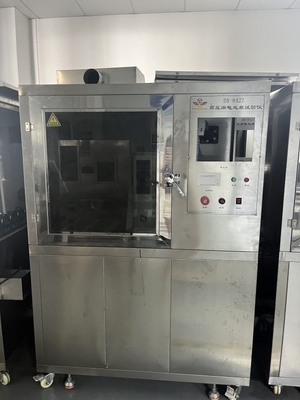

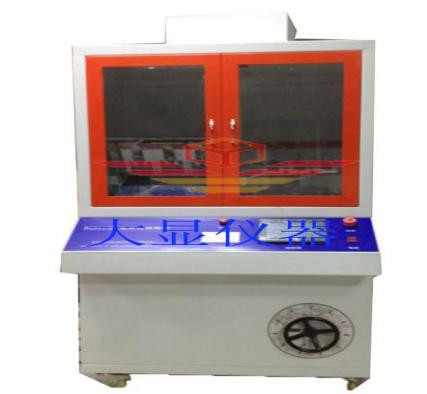

Máquina de ensaio de vazamento de alta tensão de fios e cabos

DX842B WTestador de marcação de fuga de alta tensão para fios e cabos

Visão geral:Usado para testar a capacidade de fios e cabos de suportar a formação de rastros elétricos. Simula o ambiente real e pulveriza uma solução de cloreto de sódio a 0,1% em uma determinada velocidade e taxa de fluxo em uma amostra colocada verticalmente. Ao mesmo tempo, aplica-se alta tensão. Se a corrente da amostra não exceder 1A durante este ciclo, a amostra não queimará, não haverá arco contínuo entre o eletrodo e o terra, e não haverá fenômeno de ruptura na amostra, então a amostra é considerada qualificada. Adequado para cabos de núcleo único e também pode ser usado para detecção de cabos multicore.

Escopo de aplicação: é usado para a capacidade de fios e cabos de suportar danos causados por rastros elétricos causados por vazamento de superfície em condições sujas.

Conformidade com normas:cumpre os requisitos dos métodos de teste de propriedades elétricas de fios e cabos GB/T 3048.1-2007 e métodos de teste de propriedades elétricas de fios e cabos GB/T 3048.7-2007: Parte 7: Requisitos padrão de teste para resistência a rastros elétricos.

Composição e características do equipamento: parte de controle elétrico, dispositivo de pulverização, gerador de alta tensão, regulador de tensão e dispositivo de coleta de líquido de esgoto; O exterior do equipamento é feito de aço inoxidável, e o interior é selado com placas de epóxi resistentes à corrosão e isolantes, evitando efetivamente vazamentos elétricos e a corrosão do invólucro metálico por líquidos poluentes.

É um dos principais produtos de nossa empresa. É desenvolvido em conjunto por nossa empresa e pelo centro de testes de cabos CVC de Guangzhou. Utiliza tecnologia de controle inteligente PC+PLC para medir e controlar automaticamente o ciclo de pulverização e o número máximo de pulverizações. Os dados de teste podem ser armazenados e impressos; A parte de controle de pulverização é feita de caixa de aço inoxidável, e a piscina de pulverização é feita de placa acrílica transparente como cristal, que é bonita e elegante. O instrumento é humanizado em design, simples de operar, fácil de usar e seguro para mostrar os rastros de fuga de alta tensão com uma tensão de venda de fábrica de 5000V.

Tparâmetro técnico

Tensão de teste: 0~6000v ajustável

Corrente de teste: máx. 2A

Corrente de alarme: 1 A

Regulador de tensão: 10KVA Saída 0~250v

Transformador de alta tensão: 10KVA Saída 0~5000v

Grampo de eletrodo: feito de cobre

Estrutura de isolamento da amostra: feita de Teflon de alta isolação

Dispositivo de pulverização de líquido: alcance de pulverização 1,2m, velocidade de pulverização 3m/s, volume de pulverização 0,5mm/min

Dispositivo de detecção de sobrecorrente: o disjuntor de alta sensibilidade é adotado. Quando a corrente do loop excede o valor definido, a fonte de alimentação será cortada automaticamente e o sinal de alarme será emitido

Sistema de controle: Adotando controle PLC + tela sensível ao toque Weinview controle de precisão, com pulverização precisa, temporização precisa, operação simples e gravação automática de dados, sem necessidade de gravação e cálculo.

Dispositivo de proteção contra vazamentos: o equipamento está equipado com um dispositivo de detecção de vazamentos de alta sensibilidade, que pode cortar imediatamente a fonte de alimentação e alarmar quando ocorre vazamento no invólucro ou sobrecorrente, protegendo efetivamente a segurança pessoal do operador e a confiabilidade do equipamento.

Tratamento interno: o interior é selado com placa de epóxi resistente à corrosão e isolante, que tem o efeito de isolamento e prevenção de corrosão

Tamanho do equipamento: L1300mm*W800mm*H1700mm

Fonte de alimentação: 220V 50/60hz

Peso do equipamento: 120kg
