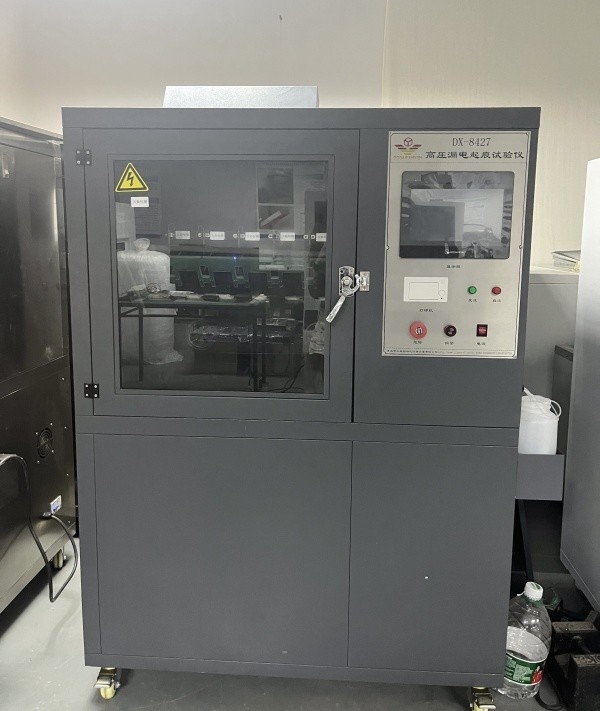

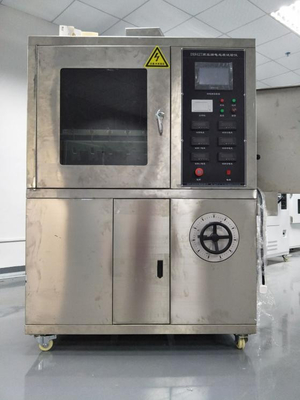

Máquina de ensaio de traços de fugas de alta tensão

DX8427 HMáquina de teste de rastreamento de alta tensão

1,SCopo de aplicação:

Principalmente adequado para testar a resistência de produtos elétricos e eletrônicos, eletrodomésticos e seus materiais ao rastreamento elétrico e corrosão, simulando o uso de poluentes líquidos e espécimes de superfície inclinada em frequência de energia (48Hz -62Hz). Avaliar o nível de resistência de materiais de isolamento elétrico usados em condições ambientais severas através da medição de resistência à eletrificação e corrosão. Sob a influência de umidade e impurezas em produtos elétricos, pode ocorrer vazamento de isolamento entre partes carregadas de polaridades diferentes ou entre partes carregadas e metal aterrado. O arco resultante pode causar ruptura, curto-circuito ou erosão de material devido à descarga, e até mesmo levar a incêndio. Este testador é um teste destrutivo que simula a situação acima em materiais de isolamento, usado para medir e avaliar a resistência relativa ao vazamento e marcação de isoladores sob a ação de um campo elétrico e água contendo impurezas em uma tensão especificada. É adequado para materiais de isolamento elétrico sólido e seus produtos em produtos elétricos e eletrônicos, eletrodomésticos, como soquetes de relé, tampas de interruptor de conversão, contatores, etc.

2, Em conformidade com as normas:

De acordo com os requisitos de GB/T6553-2014/IEC60587-1984 "Método de Teste para Avaliação da Resistência de Materiais de Isolamento Elétrico ao Rastreamento e Corrosão sob Condições Ambientais Severas" e DL/T810-2002 "Condições Técnicas para Isoladores Compostos de Suspensão de Haste DC de ± 500kV", os itens de teste de simulação especificados na norma para Teste de Rastreamento de Vazamento AC/DC de Materiais de Isolamento, aplicáveis a borracha, plástico e outros materiais de isolamento elétrico, como o método de plano inclinado. Norma para cinco conjuntos de testadores de borracha de silicone e testadores de silicone

Parâmetros técnicos:

Eletrodo: Material de 0,5 mm de espessura: aço inoxidável;

Distância entre eletrodos superior e inferior: 50,0 mm ± 0,1;

Tensão de teste: 100V-6000V ajustável stepless;

Regulador de tensão: Saída: ajustável de 0～250V, com capacidade de 5KVA;

Quando a corrente do circuito for de 60mA, corte a saída de tensão;

Tempo de teste: 6 horas;

Precisão de gotejamento: 0,5%;

Estabilidade de tensão: ± 1%;

Regulador de tensão de alta precisão: Saída AC220V. Potência 6000W. Precisão ± 1%;

Transformador de teste: Capacidade 5KVA. Tensão máxima de saída AC6000V (ou DC6000V opcional);

Detecção de rastreamento: De acordo com a norma GB/T6553-2003/4.1.2, aplique uma tensão (2,5kV, 3 5kV e 4,5kV) e goteje o líquido contaminado em uma determinada taxa de fluxo. Se a corrente for inferior a 60mA por 6 horas sem fluir, é considerado aprovado;

Dispositivo de gotejamento: usando uma bomba peristáltica de precisão Ralph, com uma faixa de fluxo de 0,00185-20 mililitros por minuto, uma velocidade de trabalho de 0,1-50 revoluções por minuto e um erro de precisão de fluxo inferior a 0,5%;

Tensão de saída: AC/DC (comutável)

Caixa: Feita de aço inoxidável SUS304 (superfície escovada);

O tanque de esgoto é feito de aço inoxidável 316 e equipado com um dispositivo de vedação.

Volume é 0,56m3, volume do estúdio: 900L * 650W * 950H (mm);

Dimensões do instrumento: 1200L * 750W * 1800H (mm), comprimento 750 * largura 1180 * altura 1760mm, caixa de madeira 890 * 1320 * 1900

Peso: aproximadamente 200KG

Dispositivo de controle: Adotando controle PLC + controle de tela sensível ao toque Taiwan Weinview, controle preciso, operação simples, design totalmente humanizado, geração automática de relatórios após o teste, e impressora térmica de painel pode imprimir resultados de teste em tempo hábil;

Número de grupos de teste: Cinco grupos (durante o teste, uma bomba controla um grupo de gotas, e o processo de teste não se afeta mutuamente, o que não é comumente visto no mercado, pois uma bomba controla cinco grupos) (pode ser testado separadamente ou em conjunto)

Etapas do teste:

Preparação para o experimento: Salvo especificação em contrário, o experimento deve ser realizado a uma temperatura ambiente de (23±2) °C, com cinco espécimes testados para cada material. Ao instalar a amostra, a superfície de teste fosca deve estar voltada para baixo, formando um ângulo de 45 ° com o plano horizontal. Conforme mostrado na Figura 3b, a distância entre os dois eletrodos é (50 ± 0,5) mm

Nota:Use novos pads de papel de filtro para cada experimento.

Primeiro, injete o líquido contaminado no revestimento de papel de filtro para umedecer completamente o papel de filtro. Ajuste a taxa de fluxo do líquido contaminado e corrija a taxa de fluxo de acordo com as disposições da Tabela 1. Observe o fluxo por pelo menos 10 minutos para garantir que o líquido contaminado flua uniformemente pela superfície da amostra entre os dois eletrodos. O líquido contaminado deve sair do orifício axial do eletrodo superior em vez de transbordar pela lateral ou topo do papel de filtro.

Aplique tensão

Método 1: Método de rastreamento de tensão constante.

Quando o líquido contaminado flui uniformemente na taxa de fluxo especificada na Tabela 1, feche o interruptor e aumente a tensão para um dos valores de tensão mais adequados de 2,5 kV, 3,5 kV ou 4,5 kV. Inicie a cronometragem e mantenha a tensão constante por 6 horas.

Se for necessário testar em uma tensão mais alta ou mais baixa, um novo conjunto de cinco amostras será retirado para cada tensão de teste preferida para teste.

A tensão de rastreamento elétrico constante é a tensão mais alta na qual todas as cinco amostras não foram danificadas após serem submetidas a 6 horas.

Os materiais são classificados da seguinte forma:

Nível 1A0 ou 1B0: De acordo com o padrão de julgamento A ou padrão de julgamento B, se alguma amostra falhar em 6 horas a 2,5kV;

Nível 1A2.5 ou 1B2.5: Se todos os cinco espécimes puderem suportar uma tensão de 2,5kV por 6 horas e qualquer espécime falhar em 6 horas a 3,5kV;

Nível 1A3.5 ou 1B3.5: Se todos os cinco espécimes puderem suportar uma tensão de 3,5kV por 6 horas e qualquer espécime falhar em 6 horas a 4,5kV;

Nível IA4.5 ou 1B4.5: Se todas as cinco amostras puderem suportar uma tensão de 4,5kV por 6 horas; Em cada caso, a profundidade máxima de erosão deve ser relatada

Método 2: Método de rastreamento de tensão em etapas:

Escolha uma tensão inicial com um valor que seja múltiplo de 250V, começando do início, de modo que não haja violação do padrão de julgamento A (corrente excedendo 60 mA) antes da tensão de terceiro nível (um teste preliminar pode ser necessário). Quando o líquido contaminado flui uniformemente na taxa de fluxo especificada, feche o interruptor e aumente a tensão para o valor selecionado, mantenha a tensão por 1 hora e, em seguida, aumente gradualmente a tensão em 250V a cada hora até que ocorra dano de acordo com o padrão de julgamento A, e registre-o. Quando a tensão aumenta, a taxa de fluxo do líquido contaminado e o valor da resistência do resistor em série também devem aumentar de acordo com as disposições da Tabela 1.

A tensão de eletro-rastreamento em etapas é a tensão mais alta na qual todas as cinco amostras não foram danificadas após serem submetidas a 1h.

Os materiais são classificados da seguinte forma:

Nível 2Ax, onde x é a tensão mais alta que o material testado pode suportar, expressa em kV.

Nota1: Haverá inevitavelmente um fenômeno de cintilação significativo. Se não, o circuito, o fluxo do líquido contaminado e a resistividade do líquido contaminado devem ser cuidadosamente verificados.

Cintilação refere-se a um arco de amarelo claro a branco (ocasionalmente azul em alguns materiais) aparecendo diretamente acima dos dentes do eletrodo inferior dentro de alguns minutos após a aplicação da tensão.

Embora a descarga possa saltar de um dente para outro antes que um "hotspot" pequeno e brilhante estável ocorra finalmente, essas descargas são basicamente realizadas de forma contínua. Esses "hotspots" podem queimar a superfície da amostra e podem eventualmente levar a danos eletroquímicos. Descarga rápida na superfície da amostra entre os dois eletrodos pode não causar rastreamento.

Fenômenos de cintilação significativos também podem ser observados usando um osciloscópio de raios catódicos. Um sinal pode ser obtido de ambas as extremidades de um resistor (como 3301Z, 2W) conectado em série com um dispositivo de sobrecorrente.

A cintilação normal pode ser observada a partir da forma de onda de corrente de frequência de energia contínua, mas irregular e interrompida a cada meio ciclo.

Nota2: Antes que o rastreamento atinja o eletrodo superior, quando uma corrente de 60mA flui através do rastreamento condutor e do eletrólito retido na superfície da amostra, o dispositivo de sobrecorrente deve ser ativado.

Nota3: A profundidade de erosão deve ser medida após raspar ou usar outros métodos para remover o isolamento decomposto e detritos. Tenha cuidado para não remover materiais de teste não danificados.

Este instrumento é projetado estritamente de acordo com as normas GB/T6553-2003 e IEC60587-2007.

Norma baseada em: GB/T6553-2014/IEC60587:2007 Método de Teste para Avaliação da Resistência ao Rastreamento e Corrosão de Materiais de Isolamento Elétrico Usados sob Condições Ambientais Severas

Método 1: Método de rastreamento de tensão constante;

Método 2: Método de rastreamento de tensão em etapas.

Última norma GB/T6553-2014/IEC60587:2007

As principais diferenças entre GB/T6553-2014 e GB/T6553-2003 são:

Esta norma é elaborada de acordo com as regras fornecidas em GB/T 1.1-2009.

Esta norma substitui GB/T 6553-2003<.

Em comparação com GB/T 6553-2003, as principais mudanças nesta norma são as seguintes:

——O nome desta norma foi alterado para "Método de Teste para Avaliação da Resistência ao Rastreamento e Corrosão de Materiais de Isolamento Elétrico Usados sob Condições Ambientais Severas";

——A frequência de energia foi alterada de "48 Hz -62 Hz" para "45 Hz -65 Hz" (ver Capítulo 1, edição de 2003, Capítulo 1);

——A limpeza da amostra é claramente especificada na preparação da amostra (ver 3.2, versão de 2003, 3.2);

——Alterar "... pode atuar quando exceder 60 mA por 2 segundos..." para "... pode atuar quando exceder 60 mA ou 6 mA por 2 a 3 segundos..." (ver 4.1.4 da versão 4.1.4, 2003);

——Adicionado "4.6 dispositivo de ventilação" (ver 4-6);

-1. Alterar "em um ângulo de 45 ° em relação à horizontal" para "em um ângulo de 45 ° ± 2 ° em relação à horizontal" e adicionar o conteúdo "5 espécimes podem ser testados juntos ou independentemente" (ver 5.1.2 da versão 5.1.2, 2003);

1. Adicionado o conteúdo de "suporte" e "exemplos ilustrados" (ver 5.1.3 da versão 5.1.3, 2003);

Esta norma 5.4 substitui o conteúdo do padrão de julgamento de ponto final no Capítulo 1 de GB/T 6553... 2003 e adiciona o conteúdo "Quando a amostra tiver furos devido à corrosão concentrada ou pegar fogo, é considerado que atingiu o ponto final" (ver Capítulo l da versão 5.42003).

O método de tradução usado nesta norma é equivalente ao uso de IEC 60587:2007.

Esta norma é proposta pela China Electrical Industry Association.

Esta norma está sob a jurisdição do Comitê Técnico Nacional para Avaliação e Padronização de Materiais de Isolamento Elétrico e Sistemas de Isolamento (SAC/TC 301).

As principais unidades de elaboração desta norma são Guilin Electric Appliance Science Research Institute Co., Ltd., Shenzhen Institute of Standards and Technology, Guangdong Biaomei Silicon Fluoride New Materials Co., Ltd., e Beijing Institute of Electrical Technology and Economics in the Machinery Industry.

Os principais elaboradores desta norma são Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying e Guo Liping.

As versões anteriores desta norma foram publicadas da seguinte forma:

——GB/T 6553-1986, GB/T 6553-2003.
