Máquina de medição da liberação de ácidos halógenos de gás

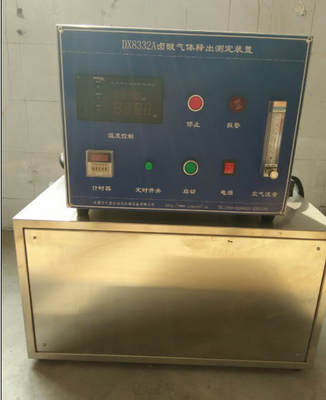

DX8332AHDispositivo de medição da liberação de gás de ácido alógeno

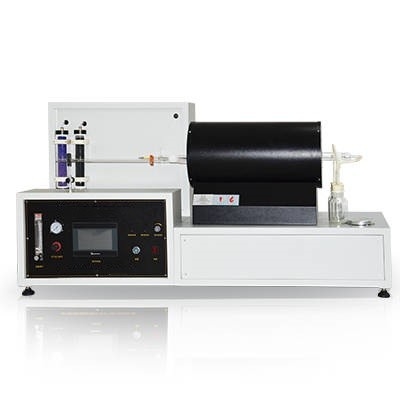

Equipamento de ensaio de ácidos halógenos, pH e condutividade de fios e cabos IEC 60754 Parte 1 e 2

IEC 60754-1 Teste de gás de ácido halógeno para cabos elétricos

Área de aplicação:

É adequado para a determinação da quantidade total de gás ácido halogénico para cabos retardadores de chama de baixo e sem gás halogénico e para a medição do pH e da condutividade para determinar a acidez dos gases.

Composição do equipamento:

1. Forno tubular: o comprimento e o diâmetro efetivo da câmara de aquecimento são de 600×ф42mm e está equipado com um sistema de aquecimento elétrico ajustável. Potência de aquecimento: 220V/10KW

2Tubos de combustão:

1Material: tubo refratário de dióxido de silício, resistente a gases corrosivos.

2Especificações: O diâmetro interno é de 40 mm, o comprimento do lado de entrada do forno tubular é de 60 ~ 200 mm e o comprimento do lado de saída é de 60 ~ 100 mm, deixando um espaço para expansão de aquecimento.

3Barco em chamas:

1Material: tubo de sílica fundido.

2Especificações: comprimento 100 mm, largura 25 mm, profundidade 10 mm.

3Método de alimentação do barco em chamas: são adotados o método de puxar barras magnéticas e fio de platina.

Em quarto lugar, a recolha de gás: selecionam-se duas garrafas: uma delas é equipada com uma agitação magnética e contém 220 ml de solução de hidróxido de sódio.

5Sistema de abastecimento de gás:

1. Fluxímetro de ar: 20 ml~200 ml ajustável

2. Compressor (a sua empresa fornece o seu próprio)

6Amostragem: 500 mg~1000 mg

7Determinação do teor de ácido halógeno:

1Balança analítica: a precisão é de 0,1 mg

2- Medidor de pH digital: a precisão é de 0,02 PH

3. Medidor de condutividade: Faixa de medição: (0~1×105) μS/cm

Introdução:

. IEC 60754-1, 2 Cabos Elétricos Tester de Liberação de Gás de Ácido Halógeno, Tester de Corrosão de Cabos mede o volume de gás de Ácido Halógeno (IEC 60754-1), concentração de pH ((PH Meter, íons de hidrogênio, IEC 60754-2),Conductividade (IEC 60754-2) e etc. de um fio (cabo) por calor radiante no forno de tubos (IEC 60754-1): 800°c, CEI 60754-2: 950°c);

. Especificamente, IEC 60754-1, 2 Cabos Elétricos Halogen Ácido Gas Release Tester, Tester de Corrosão de Cabos pode testar ambas as normas IEC 60754-1 e IEC 60754-2 por um equipamento e função de seleção de modo;

. a norma IEC 60754-1 é um cabo livre de halogénio, originado a partir de e incluindo o polímero a compostos halogenados com base nos compostos aditivos emitidos durante a combustão, com excepção dos hidrácidos de fluorização,é a medida do volume de gás halógenoA norma IEC 60754-2 aplica-se a cabos elétricos ou ópticos provenientes de compostos emitidos durante a combustão para medir o limite de oxidação dos gases.Confiabilidade e conveniência do utilizador para inserir os dispositivos de alimentação automática para barcos de combustão, trilho para facilitar a colocação da amostra, ajuste do temporizador automático, filtragem de ar, etc.;

Normas de referência:

. IEC 60754-1 Ed. 2.0 b:1994: Ensaio com gases produzidos durante a combustão de materiais de cabos - Parte 1: Determinação da quantidade de gás ácido halógeno

. IEC 60754-2 Ed. 1.0 b:1991: Ensaios com gases produzidos durante a combustão de cabos eléctricos - Parte 2:Determinação do grau de acidez dos gases produzidos durante a combustão de materiais retirados de cabos elétricos, medindo o pH e a condutividade.

KS C IEC 60754-1: Ensaios com gases produzidos durante a combustão de cabos eléctricos - Parte 1: Medição da quantidade de gás ácido halógeno.

KS C IEC 60754-2: Ensaios com gases produzidos durante a combustão de cabos elétricos - Parte 2: Ensaios de corrosão por geração de gases de combustão.

. KWS 409 : Fios resistentes ao fogo - 5.12 Causticidade do gás de combustão.

Especificações:

Forno de tubos:

- Para a secção de aquecimento do forno, o seu comprimento é de 500 mm e o diâmetro interno é de 40 mm.

Tubos (Pyrex):

- O tubo resistente ao fogo é utilizado no forno para proteger o tubo contra gases corrosivos.O diâmetro interno do tubo de sílica é de 38 mm e o comprimento do tubo é de 150 mm da entrada do forno e o tubo é saliente a uma distância de 100 mm da saída.

Barco de combustão:

- 98 mm ((Longo) * 15 mm ((Largo) * 12 mm ((Profundidade); cada barco é utilizado apenas três vezes antes da combustão ou reciclagem.

Garrafa de lavagem a gás:

- A altura do líquido na extremidade do tubo deve ser de 100 a 120 mm em cada frasco.

Sistema de abastecimento de ar:

- O gás utilizado para a combustão é o ar e o caudal do ar injetado no tubo deve ser ajustado em função da secção transversal interna real do tubo.A velocidade do ar que atravessa a amostra deve ser de 378 ml/min ±10%..

Tamanho:

- 1220 mm ((W) * 450 mm ((D) * 560 mm ((H)

Forno:

- 500 mm (w) * 300 mm (D) * 38 mm (H)

Tubos de vidro de quartzo:

- 700 mm (de largura) * 37 (dia interna)

Fonte de alimentação:

- 220V, 60HZ, 10A.

Peso:

- 60 kg.

Serviços públicos:

- Compressor de ar.

Nome do item:

- IEC 60754-1,2 Tester elétrico de liberação de gases de ácido halógeno, Tester de corrosão de cabos
