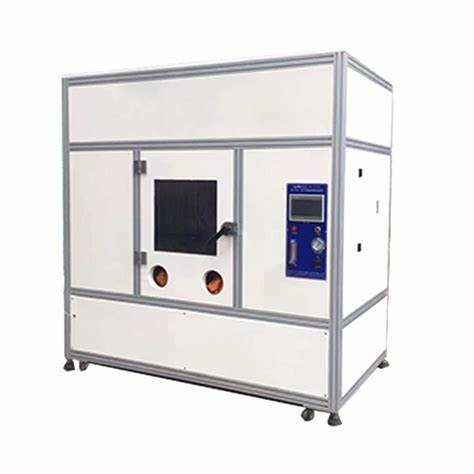

UL1581 Máquina de ensaio de combustão, câmara de ensaio de combustão vertical horizontal, câmara de combustão grande

DX8382 grande câmara de combustão/máquina de ensaio de combustão UL1581/câmara de ensaio de combustão horizontal vertical

Conforme as normas:

Seguimos estritamente a norma UL1581 secção 1080.1-1080.14 para a produção e foram reconhecidos pela Guangzhou Meihua UL Company,que satisfaça o padrão de ensaio de combustão VW-1 (V-ertical specific) Flame Test. Aplicável às normas de ensaio VW-1 de UL1581, UL13, UL444 e UL1655, bem como às normas de ensaio FT-1 e FT-2 da CSA. Economicamente aplicável e amplamente utilizado na indústria de fios e cabos.

Método de ensaio:

Ajuste a altura da chama, coloque a parte superior da chama debaixo da amostra, queime por 15 segundos, apague por 15 segundos, repita 5 vezes e verifique a condição de queima da amostra.Tempo de extinção, e o número de repetições pode ser definido, e pode ser operado automaticamente.

Detalhes dos parâmetros:

O experimento inteiro foi conduzido num laboratório fechado com um volume de 4,32 metros cúbicos.

1, Câmara de combustão:

(1) Espaço efetivo: 2,4 m (longo) * 1 m (largura) * 1,8 m (altura)

(2) Dimensões de limite: 2,4 m ( comprimento) * 1 m (largura) * 2,5 m (altura)

(3) Material:

Exterior: Estrutura quadrada de estrutura de aço, placa de aço espessada de 1,5 mm cozida eletrostaticamente com tinta verde profunda;

Interno: tinta preta cozida eletrostática.

(4) Janela de observação:

Duas janelas deslizantes à esquerda e à direita; a janela de observação é feita de vidro temperado;

"Física" para a fabricação de produtos ou componentes de equipamentos de fabricação de máquinas de fabricação de máquinas de fabricação de máquinas de fabricação de máquinas de fabricação de máquinas;

Tamanho: 730 mm (altura) * 420 mm (largura).

(5) Janela de operação: 4 no total

Dimensão do espaço interior:ф150 mm;

Periférico: feito de borda de aço inoxidável de 3,0 mm;

Fechados como luvas de couro de braço comprido, com um comprimento de 600 mm;

Dimensões gerais das periferias:ф220 mm.

(6) Sistema de escape:

Dois ventiladores de escape em espiral;

A placa de vedação push-pull é feita de aço inoxidável de 2,0 mm;

Há sulcos deslizantes em ambos os lados;

Um conjunto de dispositivos de controlo remoto: a. Utilizando duas cordas de tração de aço. b. Dois conjuntos de poleas

(7) Entrada de ar: 4 no total

Dimensão:ф160 mm;

A placa de vedação push-pull é fabricada em aço inoxidável de 2,0 mm;

Há sulcos deslizantes em ambos os lados.

(8) Suporte de fixação inferior:

Dimensões: 2,4 m ( comprimento) × 1 m (largura) × 0,7 m (altura);

Utilizando ferro de ângulo de 60 mm × 60 mm × 4 mm, electricamente cozido com tinta verde escuro;

Pulis de pé: seis, quatro pulis com fechaduras.

9. Equipamento de iluminação: é utilizada uma lâmpada circular anti-nevoeiro e anti-fumaça.

2, Secção de controlo

(1) Um indicador de combustão

(2) Ajuste de combustão: qualquer ajuste de 0 a 99,99 segundos

Um (3). Indicador de desligamento

(4) Configuração de desligamento: qualquer configuração de 0 a 99,99 segundos

(5) Contagem de combustão: 0-999999 vezes, definida arbitrariamente

(6) Equipado com funções de combustão, desligamento e contagem totalmente automáticas

(7) Equipado com função de conversão vertical/horizontal

(8) Equipado com função de ignição automática

(9) Equipado com função de comutação manual/automática

(10). Incendiar utilizando o método de ignição sob alta pressão

(11) A parte experimental é ligada ao comando por plugues de aviação, que têm um contacto muito estreito.

3, Secção experimental

(1) Bocas:

(2) O ângulo é de 20 graus

Uma (3) válvula reguladora de chama interna

(4) Uma válvula de regulação de chama externa

(5) Uma régua de marcação do ponto de contacto com a chama interna

(6) Uma régua de marcação de bandeira baixa

(7). Uma régua de comprimento de ensaio

(8) Um dispositivo de medição da chama

(9) Instalação de ensaio: a. Material: chapa de aço, finamente processada e pintada. b. Cor: preto puro.

(10) A caixa de ensaio é feita de aço inoxidável SUS304 e finamente processada

(11) Fundamento do banco de ensaio:

a. Duas placas de aço de 2,0 mm.

Dimensões: 700 mm (longo) × 450 mm (largura)

c. Cor: Tinta preta cozida eletrostática

(12) Projeto independente dos ensaios verticais e horizontais

(13) Adicionar uma barra de empurrão de braço longo à caixa de ensaio

Três marcas de combustão horizontais.

4, Controle da fonte de ar:

(1) Gás: Recomenda-se o uso de metano (fornecido pelo utilizador)

(2) Medidor de caudal: 1 (modelo Dwyer VA20430 dos Estados Unidos)

(3) Medidor de pressão de tubo em forma de U: 1 peça (tipo Dwyer Company 1230-36 nos Estados Unidos)

(4) Uma junta de gás

(5) Traqueal: traqueia de alta pressão
