Máquina de ensaio de queima de chuva por vibração de impacto para cabos com isolamento mineral

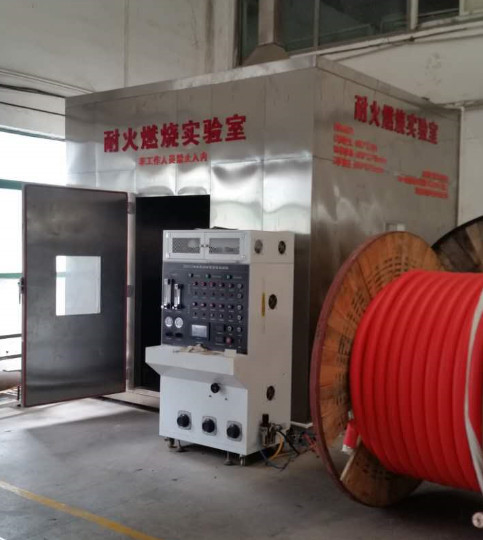

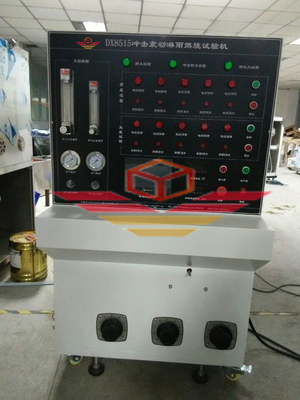

DX8515 Teste de queima por chuva por vibração de impacto- NãoMáquina

Introdução:

Os requisitos de desempenho desta máquina de ensaio incluem o ensaio de resistência ao fogo, o ensaio de resistência ao fogo por pulverização de água e o ensaio de resistência ao fogo mecânico.É adequado para cabos com isolamento mineral com uma tensão nominal não superior a 450/750V, e pode manter a integridade do circuito durante muito tempo sob condições de chama.

Conforme as normas:

Cumprir os requisitos da norma de ensaio da norma britânica BS6387 "Especificação dos requisitos de desempenho dos cabos para manter a integridade do circuito em condições de incêndio".

Composição do equipamento:

Ensaio de resistência ao fogo: o banco de ensaio de resistência ao fogo inclui as seguintes partes: sistema de suporte do cabo, dispositivo de detecção contínua, fonte de calor, etc.

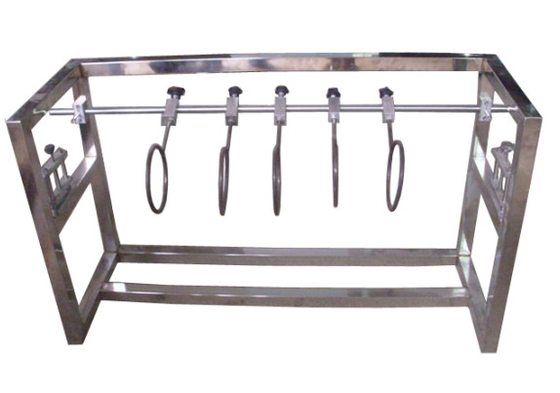

1. Sistema de suporte do cabo: o cabo é fixado horizontalmente nas duas extremidades da bainha do cabo através de grampos. A parte central do cabo é fixada por dois anéis metálicos (distantes 300 mm),que estão ligados aos outros componentes metálicos do dispositivoO dispositivo de suporte do cabo é mostrado na Figura 1. Para cabos não blindados com um diâmetro inferior a 10 mm ou outros cabos que sofrem deslocamento significativo durante o ensaio,são utilizados três anéis metálicos, cada um fixado a aproximadamente 150 mm do anel de metal original.

2Dispositivo de detecção contínua: durante o ensaio, é permitida a passagem da corrente através de todos os núcleos do cabo,um transformador trifásico ligado a uma estrela ou três transformadores monofásicos (ou um transformador monofásico), se o ensaio for realizado com um único cabo de núcleo), e tiver capacidade suficiente para manter a corrente de fuga máxima admissível de 3 A na tensão de ensaio.Conecte uma lâmpada para cada fio do núcleo na outra extremidade do cabo e carregar uma corrente próxima de 0.25A na tensão nominal do cabo.

3Fonte de calor:

1. O calor é um queimador de gás tubular de 610 milímetros de comprimento que pode fornecer metano à força e tem uma chama densa.
2. Medição da temperatura: um termômetro blindado de 2 mm de diâmetro é colocado perto da entrada de ar, paralelo a 75 mm acima do queimador

3Temperatura e tempo de ensaio da chama: (ver BS6387 nível de combustão)

A 650 °C ± 40 °C -3 horas

B 750. C ± 40 °C -3 horas

C 950. C ± 40 °C -3 horas

S 950. C ± 40 °C -20 minutos

4. Amostra: A amostra é uma secção do produto acabado, não inferior a 1200 mm, com 100 mm de revestimento e tampa removidos de cada extremidade.Os fios em ambas as extremidades do cabo devem ser conectados eletricamente.

5Voltagem de ensaio: 200-1000 V

* O grau BS6387 de retardador de chama exige a realização de experimentos de combustão horizontal, experimentos de pulverização de água e experimentos de combustão por vibração de choque mecânico.

Ensaio de combustão horizontal: grau A 650 °C/3h, grau B 750 °C/3h, grau C 950 °C/3h e grau S 950 °C/3min.Um nível indica que não há avaria após queima a um nível de tensão de 300 volts durante 3 horas a 650 °CO nível B indica a ausência de avaria após queima a um nível de tensão de 300 volts durante 3 horas a 750 °C; o nível C indica a ausência de avaria após queima a um nível de tensão de 300 volts durante 3 horas a 950 °C;Nível S indica que não há avaria após queima a um nível de tensão de 300 volts durante 3 minutos a 950 °C.

Ensaio de combustão por pulverização de água: dividido em níveis de W, indicando que não ocorre avaria após aplicação de uma tensão de 300 volts para queimar durante 15 minutos e depois pulverização de água para queimar durante 15 minutos.

Ensaio de combustão por vibração de impacto: dividido em nível X 650 °C/15min, nível Y 750 °C/15min e nível Z 950 °C/15min.O nível X representa a vibração de impacto mecânico sem avaria durante 15 minutos a cada 30 segundos, quando se aplica uma tensão de 300 volts enquanto se queima a 650 °C.O nível Y indica a aplicação de uma tensão de 300 volts a 750 °C durante a queima e vibrações de choque mecânico a cada 30 segundos durante 15 minutos sem avaria;Nível Z refere-se a uma vibração de choque mecânico a cada 30 segundos durante 15 minutos sem avaria quando se aplica uma tensão de 300 volts a 950 °C durante a queimaO modelo de nível mais elevado exigido pela BS6387 é o CWZ.

2Teste de resistência à água e ao fogo: sistema de suporte de cabo, dispositivo de detecção contínua, fonte de calor

1Sistema de suporte do cabo: o cabo está ligado a um suporte metálico composto por duas placas rígidas de 25 mm de largura, que são fixadas com pinças metálicas com um espaçamento de 200 mm.O cabo está ligado ao suporte, e todas as estruturas metálicas estão em terra.

2Dispositivo de detecção contínua: durante o ensaio, permitir que a corrente passe por todos os núcleos do cabo, três transformadores monofásicos,e possuem capacidade suficiente para manter a corrente de fuga máxima admissível de 3A na tensão de ensaioConecte uma lâmpada a cada fio central na outra extremidade do cabo e carregue uma corrente próxima de 0,25A na tensão nominal do cabo.

3Fonte de calor:

1. Calor: um queimador em forma de tira com um comprimento de 400 mm pode queimar amostras de cabos de até 400 mm. O conjunto do queimador pode ser ajustado para fornecer uma chama brilhante com uma temperatura de 650 °C ± 40 °C,
2. Medição da temperatura: um termômetro blindado de 2 mm de diâmetro é colocado na superfície inferior do cabo
3. Temperatura da chama de ensaio: 650°C±40°C

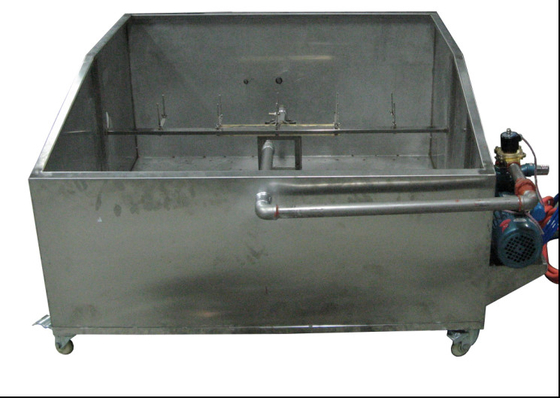

4. Spray de água: instalar um bico, tal como mostrado na figura 4, no suporte de ensaio, tal como mostrado nas figuras 4 e 5, no centro do queimador.30 litros por metro quadrado de água perto da amostra com uma pressão de água de 250 KPa a 350 KPaEsta taxa deve ser medida com uma bandeja de recolha, que tem profundidade suficiente para ter o seu eixo longo paralelo ao eixo do cabo e colocado no centro.Esta bandeja tem aproximadamente 100 mm de largura e 400 mm de comprimento.
5. Amostra: São colhidas amostras de mais de 1500 mm dos produtos acabados e submetidas a ensaios de flexão à temperatura ambiente.Os fios em ambas as extremidades do cabo devem ser tratados adequadamente de acordo com as conexões elétricas e as recomendações do fabricante.
6. Voltagem de ensaio: 200-1000V

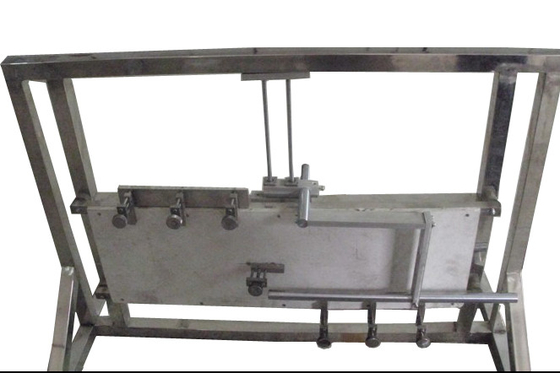

3Vibração mecânica e resistência ao fogo: incluindo as seguintes partes do dispositivo de ensaio, tal como mostrado na figura 5, fixando os componentes nas posições correspondentes do quadro em ranhuras.

O cabo é fixado numa parede vertical e numa chapa de aço utilizando materiais resistentes ao calor e não combustíveis;O transformador conecta o fusível à lâmpada para indicar que o circuito é contínuoDispositivo de vibração; fonte de calor.

1- Parede e sua instalação: a parede é constituída por materiais resistentes ao calor e retardadores de chama e fixada em duas vigas horizontais de aço,um na parte superior do tabuleiro e o outro na parte inferior do tabuleiroEsta placa tem aproximadamente 900 mm de comprimento, 300 mm de largura e 9 mm de espessura, e o peso total da parede (ou seja, placa com estrutura de suporte) é de 10 ± 2 kg.Cada viga de aço é um tubo de aço quadrado com um comprimento de aproximadamente 1m e 25mmSe for necessário material de enchimento, este deve ser colocado no interior da viga de aço. A viga de aço superior deve ser fixada na chapa de modo a que a sua superfície superior esteja ao mesmo nível da borda superior da chapa.Cada viga de aço e laje tem um buraco horizontal na borda externa, e a sua posição precisa é determinada pelos requisitos específicos da almofada de suporte e do quadro de suporte.com um diâmetro de aproximadamente 32 mm e uma espessura de 20 mm.

2Dispositivo de detecção contínua: durante o ensaio, permitir que a corrente passe por todos os núcleos do cabo, três transformadores monofásicos,e possuem capacidade suficiente para manter a corrente de fuga máxima admissível de 3A na tensão de ensaioConecte uma lâmpada a cada fio central na outra extremidade do cabo e carregue uma corrente próxima de 0,25A na tensão nominal do cabo.

3.Fonte de calor:

Calor: um queimador em forma de tira com um comprimento de 400 mm pode queimar amostras de cabos até 400 mm. O conjunto do queimador pode ser ajustado para fornecer uma chama brilhante com uma temperatura de 650 ± 40 ° C,

Medição da temperatura: termômetro blindado de 2 mm de diâmetro, com uma secção do termômetro que passa através da parede a 8 mm a 10 mm da parede.A temperatura é medida pelo seguinte procedimento:: numa extremidade da haste de aço de baixo teor de carbono, está ligado um termómetro com um diâmetro de 3 mm ± 5% e um comprimento de 300 mm, de modo a poder medir a temperatura da haste.Agarre o bastão e aproximar-se da chama para manter uma distância de 40 mm a 50 mm da chamaQuando a temperatura da chama é de 950 °C, a temperatura da haste de aço pode atingir 400 °C em 10 a 20 s. Quando a temperatura da chama é de 650 °C, a temperatura da haste de aço pode atingir 400 °C em 10 a 20 s.a temperatura da haste pode atingir 400 ° C em 20s a 40s

4Temperatura e tempo da chama de ensaio: a temperatura de ensaio deve ser seleccionada a partir do quadro seguinte:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4Dispositivo de vibração: O dispositivo de vibração consiste numa haste de aço de baixo teor de carbono (diâmetro 25 mm ± 5%, comprimento 600 mm ± 5%).A secção longitudinal da haste é paralela à parede e 200 mm superior ao topo da parede. Um eixo divide-o em duas partes, 200 mm e 400 mm, com a parte mais longa voltada para a parede.conforme mostrado na figura 5.

5. Amostra: A amostra é uma secção de cabo com um comprimento não inferior a 1200 mm, com 100 mm de bainha e cobertura removidos de cada extremidade.Os fios em ambas as extremidades do cabo devem ser devidamente preparados de acordo com as conexões elétricas e as recomendações do fabricanteO cabo precisa ser dobrado em duas secções que são aproximadamente iguais em comprimento e paralelas a partir do meio.onde D representa o diâmetro exterior do caboFormar o cabo em forma de Z, com uma distância horizontal de 13D entre as extremidades fixas, tal como se mostra na figura 6.

6O cabo deve ser fixado à parede com pinças de cobre, e a instalação de cabos especiais deve ser feita pelo fabricante.A pinça precisa ser fixada nas duas partes curvas do cabo, sendo a parte central da curva vertical: na parte onde o cabo se torna horizontal, a distância entre as pinças adjacentes é igual, cerca de 150 mm a 200 mm.

Voltagem de ensaio: 200-1000V
