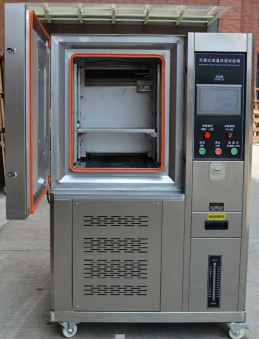

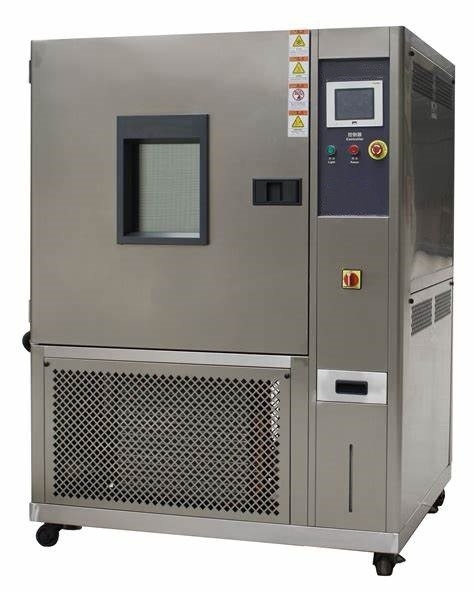

Máquina de ensaio de temperatura e umidade constantes 80L -60°C ~ 150°C Especificações técnicas

Câmara de teste de temperatura e umidade constantes80L -6Especificações técnicas de 0°C ~ 150°C

Atender aos padrões:

Os indicadores de desempenho atendem aos requisitos de GB5170, 2, 3, 5, 6-95 "Método de Verificação de Parâmetros Básicos para Equipamentos de Teste Ambiental para Produtos Elétricos e Eletrônicos: Equipamentos de Teste de Baixa Temperatura, Alta Temperatura, Calor Úmido Constante, Calor Úmido Alternado".

Regulamentos Básicos de Teste Ambiental para Produtos Elétricos e Eletrônicos Teste A: Método de Teste de Baixa Temperatura GB 2423.1-89 (IEC68-2-1)

Regulamentos Básicos de Teste Ambiental para Produtos Elétricos e Eletrônicos Teste B: Método de Teste de Alta Temperatura GB 2423.2-89 (IEC68-2-2)

Regulamentos Básicos de Teste Ambiental para Produtos Elétricos e Eletrônicos Teste Ca: Método de Teste de Calor Úmido Constante GB/T 2423.3-93 (IEC68-2-3)

Regulamentos Básicos de Teste Ambiental para Produtos Elétricos e Eletrônicos Teste Da: Método de Teste de Calor Úmido Alternado GB/T423.4-93 (IEC68-2-30)

1. Desempenho detalhado dos parâmetros:(refere-se ao tipo refrigerado a ar à temperatura ambiente de 20°C, sem carga)

1.1 Modelo: HT-HW-80C

1.2: Tamanho da caixa interna: W400*H500*D400mm

Tamanho da caixa: W920*H1400*D1020mm

1.3 Faixa de temperatura: -60°C ~ 150°C

1.4 Flutuação de temperatura: 0.5°C

1.5 Desvio de temperatura: ≤2°C

1.6 Tempo de aquecimento: cerca de 40 minutos da temperatura ambiente para 150°C (não linear sem carga)

1.7 Tempo de resfriamento: da temperatura normal para -40°C por cerca de 60 minutos (não linear sem carga)

1.8 Faixa de umidade: 20%~98%UR

1.9 Flutuação de umidade: 3%UR

1.10 Desvio de umidade: ≤3%

1.11 Faixa de controle de temperatura e umidade:

2. Estrutura e material:

A. Material da caixa interna: chapa de aço inoxidável (SUS #304)

B. Material da caixa externa: chapa de aço inoxidável atomizada ou pintura de chapa fria (opcional)

C. Material de isolamento: espuma de poliuretano rígida e lã de vidro

D. Sistema de circulação de suprimento de ar:

(1) 1 motor de 90W

(2) Eixo alongado de aço inoxidável

(3) Pás de ventilador multi-asa (SIRCCO FAN)

E. Porta da caixa: Porta monolítica, janela única, abertura à esquerda, alça no lado direito

(1) Janela 260x340x40mm camada de vácuo de 3 camadas

(2) Alça embutida plana

(3) Botão traseiro: SUS #304

3. Sistema de refrigeração:

A. Compressor: Compressor totalmente encapsulado importado da França

B. Refrigerante: refrigerante ecológico R404A

C. Condensador: Tipo aleta com motor de dissipação de calor

D. Evaporador: Tipo aleta com ajuste automático de capacidade de carga em vários estágios

E. Outros acessórios: dessecante, janela de fluxo de refrigerante, válvula de expansão

F. Sistema de expansão: sistema de refrigeração com controle de capacidade

4. Sistema de controle:

Painel de toque LCD de exibição 880 importado, entrada de dados por tela, temperatura e umidade podem ser programadas ao mesmo tempo, exibição de curva, curva de valor definido/exibido. Uma variedade de alarmes podem ser exibidos separadamente, e a falha pode ser exibida na tela quando a falha ocorre, para eliminar a falha e a operação incorreta. Múltiplos conjuntos de funções de controle PID, funções de monitoramento precisas e exibição na tela na forma de dados.

1. Especificações do controlador:

a. Precisão: Temperatura±0.1°C, umidade±1%UR

b. Resolução: Temperatura ±0.1, umidade 1% UR

c. Inclinação de temperatura: 0.1~9.9 pode ser configurado

d. Possui funções de espera e alarme de limite superior e inferior

e. Seleção do sinal de entrada de temperatura e umidade PT 100Ω×2 (bulbo seco e bulbo úmido)

f. Saída de conversão de temperatura e umidade: 4~20MA

g. 6 grupos de configuração de parâmetros de controle PID, cálculo automático PID, correção automática de bulbo seco e úmido

2. Função de exibição da tela:

a. Entrada baseada em toque, opções de exibição direta na tela

b. Exibição direta do valor de configuração (SV) e real (PV) de temperatura e umidade (em inglês)

c. Pode exibir o número do programa em execução atual, segmento, tempo restante e número de ciclos

d. Função de tempo cumulativo de execução

e. O valor de configuração do programa de temperatura e umidade é exibido como uma curva gráfica, com função de execução de curva de programa em tempo real

f. Com uma tela de edição de programa separada, entrada direta de temperatura, umidade e tempo

3. Capacidade do programa e função de controle:

a. Grupos de programas disponíveis: até 100 grupos

b. Capacidade de memória disponível: 5000 SEGMENTOS no total

c. Comandos repetíveis: cada comando pode ser de até 9999 vezes

d. A produção do programa adota o tipo diálogo, com funções de edição, limpeza e outras

e. Tempo de SEGMENTOS definido para 0~530Horas59Min

f. Possui função de memória de programa em caso de falta de energia, inicialização automática e execução contínua do programa após a retomada

g. A curva gráfica pode ser exibida em tempo real durante a execução do programa

h. Com função de ajuste de data e hora

i. Função de bloqueio de botão e tela (LOCK)

5. Configuração padrão:

A. Cabo de alimentação 4.0 mmx3

B. Terminal de exportação 232 um

C. Prateleira de aço perfurada quadrada de aço inoxidável SUS #304

D. 8 fivelas de ajuste de espaçamento de aço inoxidável

E. Uma lâmpada de iluminação de janela de economia de energia de 11W

F. Um orifício de teste de Ø50mm no lado esquerdo do corpo, uma tampa de orifício de aço inoxidável.

G. 1 peça de tecido não tecido para teste padrão

H. Um conjunto de manuais de instrução e um conjunto de instruções de operação para o controlador

6. Ambiente circundante:

(1). Faixa de temperatura operacional permitida 0~35°C

(2). Faixa de garantia de desempenho: 5~35°C

(3). Umidade relativa: não superior a 85%

(4). Pressão atmosférica: 86~106Kpa

(5). Não há vibração forte ao redor

(6). Sem luz solar direta ou outras fontes de calor

(7). Drenagem natural: * Não deve haver saliência no meio do tubo de drenagem, e o piso da casa não deve ser extremamente inclinado.

7. Fonte de alimentação: monofásico 5.5KW 220V 50HZ

8. Serviço pós-venda:

1. Garantia gratuita por 12 meses. (Exceto desastres naturais, fonte de alimentação anormal, danos causados por uso humano inadequado e manutenção inadequada.)

2. Durante o período de garantia, após receber a chamada do usuário, o fornecedor proporá um plano de serviço e notificará o usuário em até 48 horas, e se precisar de serviço porta a porta, o fornecedor enviará imediatamente alguém à porta. (Se houver um problema no uso do seu equipamento, a Parte A fornecerá acessórios gratuitamente durante o período de garantia, e o tempo de manutenção da Parte A não excederá 2 dias em princípio)

9. Método de pagamento: pagamento na entrega. Antes do pagamento ser efetuado, a propriedade do equipamento pertence à Parte A.
