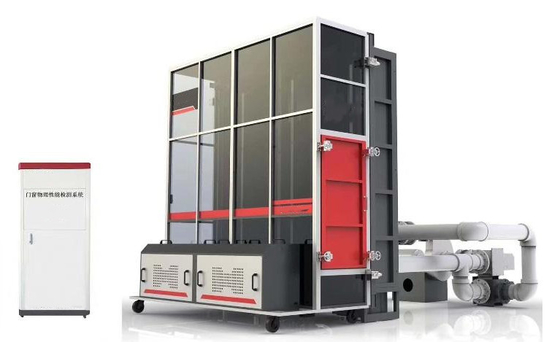

DX8685 portas e equipamento de teste de desempenho Windows 3
Utilização do equipamento:É utilizado principalmente para testar a hermeticidade, hermeticidade e resistência à deformação por compressão de portas e janelas de edifícios.
Conforme a norma:Em conformidade com a norma GB/T 7106-2019 "Método de detecção da estanqueidade, estanqueidade e resistência à pressão do vento das portas e janelas externas dos edifícios".
Parâmetros técnicos:
1 Resistência à pressão do vento: diferença de pressão estática: ≥±5000pa Precisão: ≤ 2%
Deslocamento sem fio: 0~50 mm Deslocamento: ±0,1 mm
2- Especificidade: fluxo de ar: 0~300 m3/h Precisão: fluxo de ar ≤ 3%; Pressão estática diferencial ≤ 2%
3. Impermeável: Pressurização estável: Água de pulverização: 0-2L/ ((m2*min) Precisão: 2L/ ((m2*min)
Pressão estática diferencial: ≥ 700 pa Precisão: ≤ 2%
Pressão flutuante: volume de água: 2~3L/(m2*min) Precisão: 3L/(m2*min) Período: 2s~6s
Ciclo: ≥ 3 s Pressão flutuante: ≤ 2% Precisão: 3 s~5 s
4- Fornecimento de energia: três fases AC380V 15KW de cinco fios
5O erro de medição do dispositivo de medição do caudal de ar é inferior a 5% do valor indicado.
6O erro de medição do dispositivo de medição da pressão diferencial é inferior a 2% do valor indicado.
7O erro de medição do dispositivo de medição do deslocamento é inferior a 2% do valor indicado.
Requisitos:

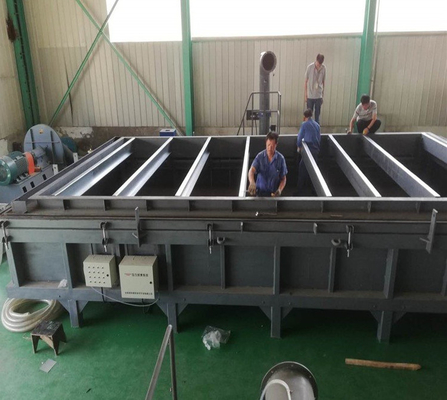

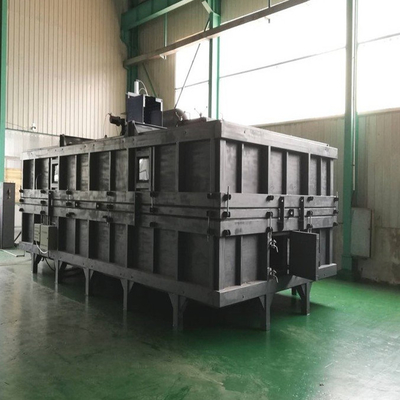

1. Caixa de pressão (em conformidade com o GB/T7106-2019)
2Sistema de instalação de amostras (em conformidade com o GB/T7106-2019)
3. Sistema de alimentação por pressão (em conformidade com o GB/T7106-2019)
4Sistema de aspersores (em conformidade com a norma GB/T7106-2019)
5Sistema de medição (em conformidade com o GB/T7106-2019)
A norma para este novo equipamento de ensaio de portas e janelas GB/T7106-2019 (Método de detecção de estanqueidade,impermeabilidade e resistência à pressão do vento das portas e janelas externas dos edifícios) [ponto de ensaio] é utilizado para detectar as três propriedades físicas das portas e janelas, nomeadamente hermeticidade, hermeticidade e resistência à pressão do vento.
[Norma aplicável]GB/T7106 "Métodos de ensaio da resistência à pressão do ar, à água e ao vento das portas e janelas exteriores dos edifícios"
[Product features]The physical performance testing equipment for doors and windows is the second generation of new doors and windows three performance testing equipment developed by our company according to the new standard draft for review, que tem as características de simples fixação das amostras e controlo automático do ensaio.
A nova norma nacional GB/T 7106-2019 utiliza três equipamentos de ensaio de desempenho para portas e janelas para detectar o desempenho hermético,Performance hermética e resistência à pressão do vento das portas e janelas dos edifícios, e quantificar os parâmetros de desempenho.
A função de ensaio do equipamento cumpre os requisitos de ensaio da norma de ensaio atual (GB/T 7106-2008) e da nova norma nacional (GB/T 7106-2019, data de aplicação 1 de novembro).2020) ao mesmo tempo.
Significado da caixa de fivela de volume variável:
1Melhorar a taxa de resposta do tráfego.
2Melhorar a precisão da amostragem de fluxo.
3. permite testar a taxa de fluxo do gradiente de baixa pressão.
Vantagens da tecnologia da caixa de fivela variável:
1. reduzir eficazmente o comprimento do espaço de contacto de vedação entre a caixa de fivela e a caixa de pressão estática, aumentar a capacidade da caixa de fivela para recolher permeabilidade,e reduzir a probabilidade de vazamento da caixa da chave.
2O grau máximo assegura a consistência entre a área de contacto da caixa de pressão estática da amostra e a área de contacto em torno da caixa de chave,e evita a permeabilidade adicional causada pela vedação parcial do não espécime.
3O novo método de fixação simulará de forma excelente o método de construção e de instalação do espécime em condições de trabalho reais e não produzirá deformações de tipo de tensão.
4. divisória fechada de módulo completo, adequada para a maioria dos exemplares de aplicação prática do mercado.
2. De acordo com (reconhecer) a norma
GB/T 7106-2008 "Métodos de classificação e ensaio da resistência à pressão do ar, à água e ao vento das portas e janelas externas dos edifícios".
GB/T 7106-2019 "Métodos de ensaio para resistência à pressão do ar, à água e ao vento das portas e janelas externas dos edifícios" será implementado em 1 de novembro de 2020
GB/T3143-2015
3Principais parâmetros e características técnicas:
Uma nova norma para o equipamento de ensaio de desempenho físico de janelas exteriores de edifícios
Equipamento de ensaio de desempenho físico da nova norma nacional GB/T 7106-2019 para janelas exteriores de edifícios
A nova norma nacional GB/T 7106-2019 três equipamentos de ensaio de desempenho para portas e janelas
O novo padrão do edifício de janela externa física três equipamentos de teste de desempenho
