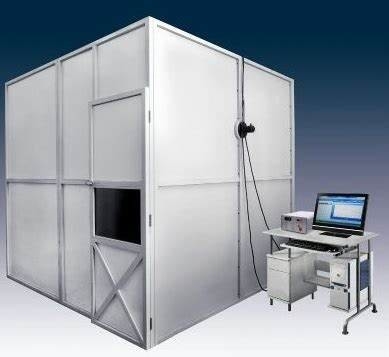

DX8330WEnsaios de densidade de fumaça de ar e de cabosequipamento
Área de aplicação:Utilizado principalmente para determinar a concentração de fumaça liberada por cabos e cabos ópticos durante a combustão em condições específicas.
Conformidade com as normas:Cumprir os requisitos das normas de ensaio GB/T17651.1-1998 e IEC61034-1-2 "Medida da densidade de fumaça de cabos e cabos ópticos em condições específicas de combustão".

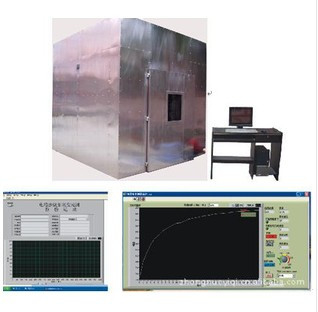

Principais características:Esta máquina de ensaio envolve conhecimentos profissionais em aspectos mecânicos, ópticos e electrónicos.com vantagens como uma estrutura razoável, desempenho estável e operação fácil; interface operacional Windows XP, estilo LabVIEW e mecanismo de segurança abrangente.Os resultados das medições são exibidos em tempo real e uma curva perfeita é desenhada dinamicamente.Os dados podem ser salvos permanentemente, recuperados e impressos, e os relatórios podem ser impressos diretamente.
Princípio:O sistema de medição óptica da densidade de fumaça para cabos ou cabos ópticos em queima em condições específicas consiste numa fonte de luz, num receptor de fotocélulas de silício e num sistema informático.A luz gerada pela fonte de luz passa através de 3m × 3m × 3m densidade de fumaça laboratório forma um feixe uniforme de luz com um diâmetro de 1.5 ± 0,1 m na parede oposta à fonte de luz, e uma fotocélula instalada no centro do feixe detecta a intensidade do feixe proveniente da fonte de luz.Quando é gerada uma grande quantidade de fumaça na câmara de combustão devido à queima de cabos ou cabos ópticosA fumaça absorve uma parte da energia fotoelétrica, enfraquecendo a intensidade do feixe da fotocélula de silício.a transmissão Tt com uma resposta linear relativa ao 100% inicial pode ser calculada.
Câmara de combustão:Toda a câmara de combustão cúbica é fixada num suporte quadrado com aço inoxidável de espessura SUS304 de 1,5 mm.
Tamanho da câmara de combustão:3M x 3M x 3M, com um total de 27 metros cúbicos. Pode ser uma estrutura de parede de tijolos ou uma estrutura de chapa de aço, escolhida pelo cliente;

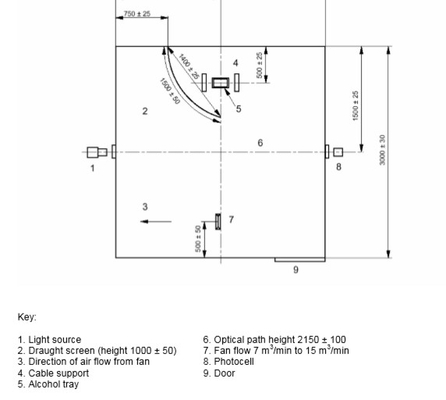

Estrutura do equipamento:Há uma janela de observação de vidro na frente e uma janela de vedação transparente de 100 mm x 100 mm é instalada nas paredes opostas dos dois lados,permitindo que o feixe de luz do dispositivo de medição de luz horizontal passe atravésA altura do centro da janela de vedação do chão é de 2150 mm. Há vários furos de ventilação na parte inferior, com furos de ventilação de 100x500 mm (50 centímetros quadrados).A parte inferior é equipada com seis rodas e a parte superior das seis rodas é equipada com ventiladores de escape.
Sistema de medição óptica:
Fonte de luz: lâmpada halogénica de quartzo importada, potência nominal: 100W, tensão nominal: 12V, retorno de luz nominal: 2000-3000Lm
Receptor:Trata-se de uma célula fotovoltaica de silício com uma transmissão luminosa de 0% indicando que não passa luz, e uma transmissão luminosa de 100% indicando que passa luz completa sem obstrução.A resposta espectral é combinada com o espectrofotômetro do Comité Internacional de Iluminação (CIE).
Instalação:Instalar numa extremidade de um tubo de 150 cm de comprimento com uma janela à prova de poeira na outra extremidade.
Uma transmissão luminosa de 0% indica que a luz não passa, enquanto uma transmissão luminosa de 100% indica que a luz passa completamente sem obstrução.
Fonte de ignição padrão: a fonte de ignição é de 1,0 litros de álcool.
Caixa de álcool (barco de combustão): de aço inoxidável, de espessura de 1,0 mm, com uma superfície inferior de 210x110 mm, uma superfície superior de 240x140 mm e uma altura de 80 mm,
Posição de instalação: a altura da bandeja de álcool do chão é de 100 mm, permitindo a circulação de ar.
Mistura de fumaça:Usando um ventilador de mesa para distribuir uniformemente a fumaça na câmara de combustão.Durante o experimento, o ar foi soprado horizontalmente por um ventilador.
Teste em branco:O objectivo é ajustar a temperatura no interior da câmara de combustão para atingir a temperatura especificada e queimar a lâmpada de álcool para atingir uma temperatura de 25 ± 5 °C na câmara de combustão.
Dispositivo de medição de temperatura:Um sensor de temperatura é instalado a uma altura de 1,5 metros do chão e 0,5 metros da parede dentro da porta.
Acessórios aleatórios:Incluindo um conjunto de software de medição da transmissão que pode produzir curvas e relatórios.
Incluindo um computador e uma impressora cada: O computador está equipado com a marca Lenovo da seguinte forma: CPU: E4300 Placa principal: Asus P5KPL Memória: Kingston 2G; Display de disco rígido 160G: unidade LCD de 15 polegadas:DVD SamsungIncluindo o sistema de escape de fumo de aço inoxidável (usando o comando de escape de fumo forte e o comando do interruptor eléctrico, tal como mostrado na figura)
Dimensões reservadas sugeridas para colocar este instrumento no laboratório: altura 4,5 m x profundidade 4 m X comprimento 6 m
Requisito de temperatura ambiente de laboratório: 25±5°C
Condições ambientais de utilização: chão plano, boa ventilação, livre de gases inflamáveis, explosivos, corrosivos e poeira; não há uma fonte de radiação eletromagnética forte nas proximidades;Deixar espaço de manutenção adequado em torno do equipamento.
Temperatura: 5°C a 30°C.
Pressão do ar: 86-106 kPa.
Fonte de alimentação: AC220V/50HZ.
Intervalo de flutuação admissível da tensão: 380 V ± 10%.
Faixa de flutuação de frequência admissível: 50 Hz ± 1%.
Os utilizadores são obrigados a configurar os interruptores de ar e de energia de capacidade correspondentes para o equipamento no local de instalação,e este interruptor deve ser independente e dedicado para o uso deste equipamento.
Quando o equipamento não estiver a funcionar, a temperatura ambiente deve ser mantida dentro de 0-45°C
1Dispositivo de medição óptico:
A. Lâmpada de halogénio de quartzo importada com fonte luminosa: potência nominal: 100 W, tensão nominal: 12 V, retorno luminoso nominal: 2000-2000-
3000Lm
B. Receptor: é uma fotocélula de silício com uma transmissão luminosa de 0% que indica que não passa luz,e uma transmissão luminosa de 100%, indicando a passagem completa da luz sem obstrução.
2Fonte de ignição padrão:
A. A fonte de ignição é 1,0 litros de álcool
B. Caixa de álcool: de aço inoxidável, com uma superfície inferior de 210110 mm, uma superfície superior de 240140 mm e uma altura de 80 mm, de vidro de quartzo,
3. Mistura de fumaça: Utilização de um ventilador para distribuir uniformemente a fumaça na câmara de combustão.
4Ensaio em branco: Lâmpada de álcool queima para atingir uma temperatura de 25 ± 5 °C na câmara de combustão.
5Dispositivo de medição da temperatura: um sensor de temperatura é instalado a uma altura de 1,5 m do solo e 0,5 m da parede interior da porta.
6Inclui um conjunto de software de medição da transmissão, que pode produzir curvas e relatórios.
7Incluindo um computador (impressora autossustentável)
