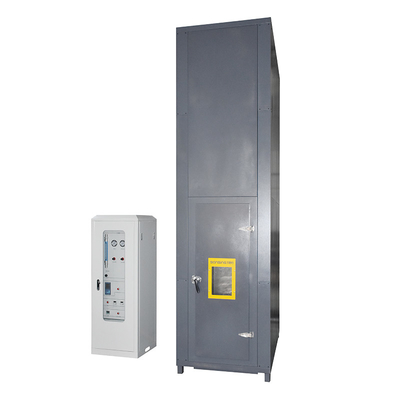

DX8349WEnsaios de combustão de feixes de fios e cabosequipamento

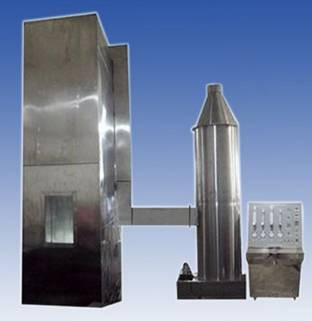

Área de aplicação:Usados para avaliar a capacidade de fios, cabos ou cabos ópticos montados verticalmente para suprimir a propagação vertical da chama em condições especificadas,com a necessidade de cooperar com as torres de remoção de fumaça e poeira durante a utilizaçãoToda a máquina é constituída por várias partes, incluindo uma câmara de ensaio, fonte de ar, escada de aço, sistema de purificação de emissões, fonte de ignição, etc.
Conforme as normas: em conformidade com o GB/T18380.31-2008 e a IEC60332-3-10-2018 "Ensaios de incêndio de cabos e cabos ópticos em condições de chama - Parte 31:Relatório de ensaio do aparelho de ensaio para instalação vertical de fios e cabos agrupados para propagação vertical da chama", e pode satisfazer a norma GB/T18380.32-2008/IEC60332-3-21:212000 "Testes de incêndio de cabos e cabos ópticos em condições de chama - Parte 32: Instalação vertical de fios agrupados e ensaio de propagação vertical de chama de cabos, classe A F/R" GB/T18380.33-2008/CEI 60332-3-222000 "Ensaios de incêndio de cabos e cabos ópticos em condições de chama - Parte 33: Ensaios de propagação da chama vertical para fios e cabos em conjunto montados verticalmente - Classe A", GB/T18380.35-2008/CEI 60332-3-242000 "Ensaios de incêndio de cabos e cabos ópticos em condições de chama - Parte 35: Ensaios de propagação da chama vertical para fios e cabos em conjunto montados verticalmente - Classe C" GB/T18380.36-2008/CEI60332-3-252000 "Ensaios de incêndio de cabos e cabos ópticos em condições de chama - Parte 36: Ensaios de propagação da chama de fios e cabos em conjunto montados verticalmente - Classe D".
Parâmetros técnicos:
1Caixa de ensaio: o dispositivo experimental deve ser uma caixa auto-sustentável com uma largura de (1000±100) mm, uma profundidade de (2000±100) mm e uma altura de (4000±100) mm.A parede traseira e os dois lados da câmara de ensaio devem ter um coeficiente de transferência de calor de aproximadamente 0.7W? M-2? K-1 isolamento térmico, 1,5 mm espessura USU304 chapa de aço inoxidável, 65 mm espessura fibra mineral de isolamento embrulhado no meio, e 1,5 mm espessura USU304 chapa de aço inoxidável no exterior
2Fonte de ar:
A entrada de ar está equipada com um anemômetro digital de velocidade do ar e a taxa de fluxo de gás do ar é (5000±500) L/min.
Após a conclusão do experimento: Se a amostra ainda estiver queimando após a interrupção do fogo por uma hora, há um alarme e um dispositivo que usa a chuva para parar a combustão à força.
3Tipo de escada de aço: largura (500±5) mm, largura da escada de aço padrão (800±10) mm, material da escada de aço larga é aço redondo inoxidável USU304
4Dispositivo de depuração de emissões:
A parte superior da caixa de ensaio está equipada com um anemómetro digital para garantir que a velocidade do vento seja inferior a 8 M/S e não afete o fluxo de ar no interior da caixa de ensaio.

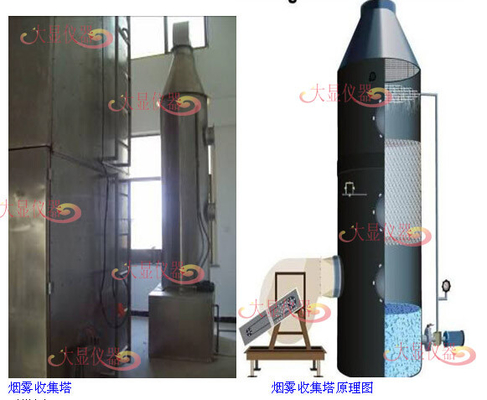

Dispositivo de recolha de fumaça e de lavagem de fumaça e poeira: aço inoxidável SUS304, com diâmetro de 800 mm e altura de 3500 mm.
Fonte de ignição
1Tipo: A fonte de ignição deve incluir um ou dois bicos de gás propano tipo correia e os seus contadores de caudais e misturadores Venturi.A superfície de abastecimento de fogo deve ser uma placa metálica plana perfurada com 242 furos com um diâmetro de 1Esses furos são dispostos em três linhas escalonadas, com 81, 80 e 81 em cada linha, distribuídos em um tamanho nominal de dentro de uma faixa de 257 × 4,5 mm. Além disso,Uma fileira de pequenos furos são abertos em ambos os lados do lança-chamasCada lâmpada de pulverização deve estar equipada com dispositivos precisos para controlar o caudal de propano e ar.Pode utilizar-se um medidor de caudal rotativo ou um medidor de caudal de massa
2. O bico de posição da fonte de ignição deve ser colocado horizontalmente, a (75±5) mm da superfície frontal da amostra de cabo, a (600±5) mm da parte inferior da caixa de ensaio,e simétrico com o eixo da escada de açoO ponto de ignição da lâmpada de pulverização deve situar-se no centro entre as duas barras horizontais da escada de aço e a uma distância mínima de 500 mm da extremidade inferior da amostra.
Parâmetros técnicos:
1O tamanho do interior da caixa de ensaio é de 1000 (W) X2000 (D) X4000 (H) mm, com uma caixa de material de lã mineral no meio.
2Há um espaço de entrada de ar de 800 (W) x 400 (D) mm na parte inferior da caixa, a 150 mm da parede frontal.
3O espaço de escape superior é de 300 (W) X1000 (D) mm.
4- Escadaria de aço inoxidável larga, tamanho 500 (W) X3500 (H), 1 peça
5- Escadaria de aço inoxidável padrão tamanho 800 (W) X3500 (H), 1 peça
6. Dois dispositivos de queima de propano padrão de tira
7Dois dispositivos de mistura de gases Venturi.
8- manômetro e válvula de redução de pressão, capaz de ajustar a pressão do propano e do ar para 0,1 MPa
9. Ajuste e regulação do caudal de gás utilizando um caudalímetro rotativo
10A caixa fornece escadas de aço e barrancos para os utilizadores inspeccionar no topo
11. Equipado com uma válvula de esfera que pode desligar manualmente a fonte de ar
12. Configurar automaticamente o tempo de ensaio de combustão e cortar automaticamente a fonte de gás nesse momento
13O termocouple na parede interna da caixa pode mostrar a temperatura dentro da caixa
14Dimensões externas da câmara de combustão: 1120 (W) X2195 (D) X5077 (H) mm
15Dimensões externas da caixa de controlo: 1280 (W) X770 (D) X1200 (H) mm
16Fornecimento de energia: AC 220V, 50/60Hz, 2A
17Fonte de gás: propano, ar (auto-fornecido pelo cliente)
