DX8422 Máquina de ensaio de combustão da integridade dos cabos e das linhas de cabos ópticos
Conforme a norma: Máquina de ensaio de resistência ao fogo para a integridade de cabos e linhas de cabos ópticos GB/T19216.11-2003/IEC60331-11:1999 "Teste de integridade de linha de cabos e cabos ópticos em condições de chama - Parte 11: Dispositivo de ensaio - Fornecimento de chama separado com temperatura de chama não inferior a 750 °C, Design totalmente conforme com o GB/T19216.21-2003/CEI 60331-21:1999 "Teste de integridade de linha de cabos e cabos ópticos em condições de chama - Parte 21: Procedimentos e requisitos de ensaio - Cabos com tensão nominal igual ou inferior a 0,6/1,0 kV" e GB/T19216.23-2003/CEI 60331-23:1999 "Teste de integridade de linha de cabos e cabos ópticos em condições de chama - Parte 21: Procedimentos e requisitos de ensaio - Cabos de dados" GB/T19216.25-2003/CEI 60331-25:1999 "Ensaios de integridade de linha de cabos e cabos ópticos em condições de chama - Parte 21:Procedimentos e requisitos de ensaio - Requisitos da norma de ensaio dos cabos ópticos.

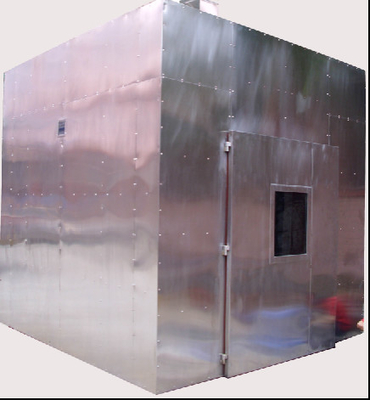

O projeto da câmara de combustão (ver figuras 1 e 2) adopta dois métodos para que os clientes possam escolher:
- O primeiro método é usar a construção de paredes de tijolo, e nossa empresa propôs um plano de projeto e enviou engenheiros profissionais para fornecer orientação de construção no local;
- O segundo método consiste em utilizar materiais adequados para fixá-lo no suporte de ferro angular para formar toda a câmara de combustão cúbica.
- Dimensões da câmara de combustão: 3M x 3M x 3M, totalizando 27 metros cúbicos. Pode ser uma estrutura de parede de tijolo ou uma estrutura de chapa de aço, escolhida pelo cliente
- Detentor da amostra: A amostra é suportada por dois ou três anéis metálicos com um diâmetro interno de aproximadamente 150 mm.
O projeto da câmara de combustão (ver figuras 1 e 2) adopta dois métodos para que os clientes possam escolher:
Unidades de dimensão: mm (As dimensões sem tolerância são valores aproximados)
Dispositivo de combustão:
1. Lâmpada de pulverização: lâmpada de pulverização de propano com fita de comprimento nominal de 500 mm e largura de 15 mm, equipada com um misturador Venturi.32 mm e uma distância do centro de 3Furtos perfurados de 2 mm.
2- Fluxímetro: Fluxímetro de ar: 80L/min; Fluxímetro de propano: 5L/min
3A composição do sistema de controlo da lâmpada de pulverização inclui: válvula reguladora de pressão, ignição piezoelétrica, dispositivo de extinção, termocouple de controlo de temperatura,fonte de gás (fornecida pela sua empresa), válvula de regulação, dispositivo de ignição, condutor de gás, medidor de caudal, misturador Venturi, lâmpada de pulverização, válvula de esferas, condutor de ar, cilindro de ar comprimido (autofornecido pelo utilizador)
4. Timer: 0~99.99s/m/h, pode ser definido arbitrariamente
5Dispositivo de ignição: para ignição automática
6- Controlador de temperatura: composto por duas partes de controlo de temperatura, com uma gama de temperaturas de 0 a 1000 °C e que pode ser ajustado arbitrariamente.
Unidades de dimensão: mm
Todas as tolerâncias dimensionais são ± 5%

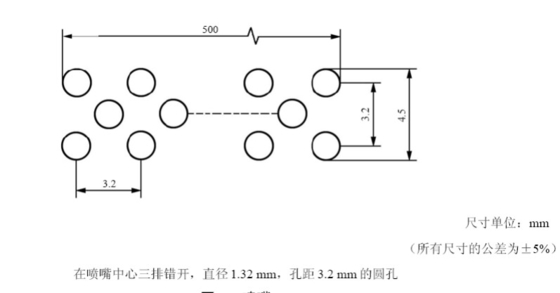

Três linhas de furos circulares escalonados com um diâmetro de 1,32 mm e um espaçamento de 3,2 mm estão dispostas no centro do bico.
Conforme a norma: fabricado e fabricado de acordo com a norma nacional GB/T19216.11-2003 IEC60331-11.

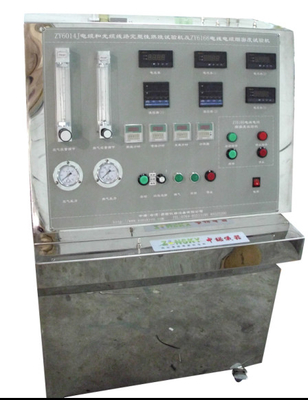

Área de aplicação: Utilizado para testar a capacidade dos fios e cabos de operarem continuamente em condições especificadas sob uma determinada fonte de incêndio e tempo.O instrumento de ensaio consiste num projecto integrado das partes de ensaio e controloO revestimento exterior e os componentes importantes da câmara de ensaio são fabricados em aço inoxidável e são resistentes à corrosão por fumo e gases.com ignição automática, visualização de ecrã táctil, observação e gravação convenientes e utilização estável e fiável.
Fonte de gás para ensaio de chamas: utilização de gás propano ou gás liquefeito de petróleo com uma pureza superior a 95% (providenciado pelo utilizador).
O queimador é um bico de gás propano tipo correia com um misturador Venturi, com um comprimento de bico de 500 mm e uma largura de 15 mm. Há três fileiras de pequenos furos escalonados no bico, com um diâmetro de 1.32 mm e um espaçamento de 3,2 mm.
O bico deve estar situado a uma distância mínima de 200 mm da parte inferior da caixa e a uma distância mínima de 300 mm de qualquer parede da caixa (caixa a equipar separadamente).
O diâmetro interno do anel metálico é de aproximadamente 150 mm.
Equipado com dois medidores de caudal e regulação de pressão, com uma faixa de medidor de caudal de ar de 0,5 a 5 metros cúbicos por hora e uma faixa de caudal de gás de 0,1-1 metros cúbicos por hora.Equipados com um dispositivo de medição de temperatura (termocouple do tipo K), sob a condição de (750+50 °C, -0 °C), queimar durante 10 minutos e a diferença de temperatura entre os dois termopares não exceder 40 °C. O processo de ensaio é controlado automaticamente.
Equipado com função de detecção inteligente, alarma automaticamente e desliga a fonte de fogo quando ocorre um curto-circuito na amostra durante o processo de ensaio.
Fornecer 5 anéis metálicos com um diâmetro interno de aproximadamente 150 mm, conforme exigido pela norma,e a distância entre os anéis metálicos pode ser regulada livremente para facilitar a fixação e suporte da peça de ensaio.
Portador de amostras de aço inoxidável, com uma capacidade de carga de 30 kg.
Excluindo a câmara de combustão (a câmara de combustão requer 27 metros cúbicos), compressor de ar fornecido pelo cliente (3HP)
Incluindo a carga: a tensão de ensaio é ajustável de 0 a 1000 V;
Intervalo de corrente: 0,1-3 A, a corrente de ensaio pode ser ajustada de acordo com os requisitos normais, mas se for superior a 3 A, será protegida;
A capacidade de carga deve assegurar que a amostra de ensaio pode continuar a ser submetida a ensaio mesmo quando a corrente de ensaio se aproxima de 3A.

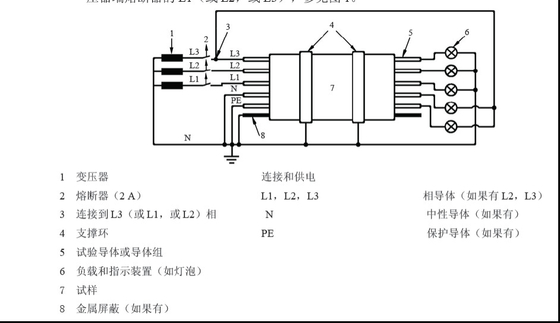

O circuito elétrico tem dispositivos de protecção adequados para assegurar que, durante a combustão ou a avaria do cabo,O pessoal não será eletrocutado e o equipamento não funcionará mal devido à quebra do cabo..
Durante o ensaio de integridade do circuito elétrico do cabo a ensaiar durante a combustão,Cada circuito (trifásico) e ponto neutro devem ser ligados em série por um fusível para proteger o transformador step-up.Quando o fio de segurança fusível se desconectar, deve haver uma luz indicadora para exibir a fase de fusão ou de aterragem.
Para facilitar a operação, ao calibrar a temperatura, a posição fixa da amostra desvia-se da fonte de ignição.mover manualmente a amostra para a posição da fonte de ignição.
Se for selecionado um ecrã táctil, tem as seguintes funções: detecção automática da temperatura de dois termopares, exibição da curva de temperatura através do ecrã táctil,e emitir um alarme quando os limites superiores e inferiores de temperatura normalizados forem excedidos (intervalo de tempo da curva de exibição de 15 minutos, o ecrã digital não tem esta função).
