Equipamento de ensaio de queima por chuva e vibração por impacto Inclui ensaio de resistência ao fogo

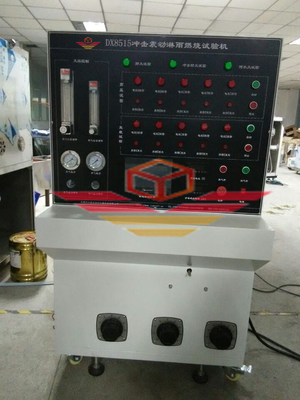

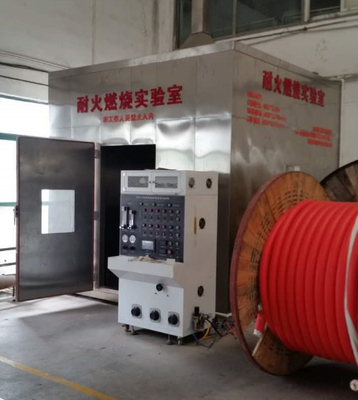

DX8515 Teste de queima por chuva por vibração de impactoEquipamento

Introdução:

Os requisitos de desempenho desta máquina de ensaio incluem o ensaio de resistência ao fogo, o ensaio de resistência ao fogo por pulverização de água e o ensaio de resistência ao fogo mecânico.É adequado para cabos com isolamento mineral com uma tensão nominal não superior a 450/750 V, e pode manter a integridade do circuito durante muito tempo sob condições de chama.

Conforme as normas:

Cumprir os requisitos da norma de ensaio da norma britânica BS6387 "Especificação dos requisitos de desempenho dos cabos para manter a integridade do circuito em condições de incêndio".

Composição do equipamento:

Ensaio de resistência ao fogo: o banco de ensaio de resistência ao fogo inclui as seguintes partes: sistema de suporte do cabo, dispositivo de detecção contínua, fonte de calor, etc.

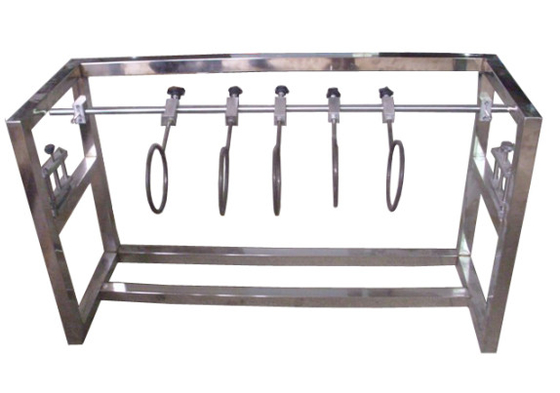

1. Sistema de suporte do cabo: o cabo é fixado horizontalmente nas duas extremidades da bainha do cabo através de grampos. A parte central do cabo é fixada por dois anéis metálicos (distantes 300 mm),que estão ligados aos outros componentes metálicos do dispositivo. Para cabos não blindados com um diâmetro inferior a 10 mm ou outros cabos que sofrem um deslocamento significativo durante o ensaio, são utilizados três anéis metálicos.cada um fixado a aproximadamente 150 mm do anel de metal original.

2Dispositivo de detecção contínua: durante o ensaio, é permitida a passagem da corrente através de todos os núcleos do cabo,um transformador trifásico ligado a uma estrela ou três transformadores monofásicos (ou um transformador monofásico), se o ensaio for realizado com um único cabo de núcleo), e tiver capacidade suficiente para manter a corrente de fuga máxima admissível de 3 A na tensão de ensaio.Conecte uma lâmpada para cada fio do núcleo na outra extremidade do cabo e carregar uma corrente próxima de 0.25A na tensão nominal do cabo.

3Fonte de calor:

1. O calor é um queimador de gás tubular de 610 milímetros de comprimento que pode fornecer metano à força e tem uma chama densa.
2. Medição da temperatura: um termômetro blindado de 2 mm de diâmetro é colocado perto da entrada de ar, paralelo a 75 mm acima do queimador

3Temperatura e tempo de ensaio da chama: (ver BS6387 nível de combustão)

A 650 °C ± 40 °C -3 horas

B 750. C ± 40 °C -3 horas

C 950. C ± 40 °C -3 horas

S 950. C ± 40 °C -20 minutos

4. Amostra: A amostra é uma secção do produto acabado, não inferior a 1200 mm, com 100 mm de revestimento e tampa removidos de cada extremidade.Os fios em ambas as extremidades do cabo devem ser conectados eletricamente.

5Voltagem de ensaio: 200-1000 V, ajustável

* O grau BS6387 de retardador de chama exige a realização de experimentos de combustão horizontal, experimentos de pulverização de água e experimentos de combustão por vibração de choque mecânico.

Ensaio de combustão horizontal: grau A 650 °C/3h, grau B 750 °C/3h, grau C 950 °C/3h e grau S 950 °C/3min.Um nível indica que não há avaria após queima a um nível de tensão de 300 volts durante 3 horas a 650 °CO nível B indica a ausência de avaria após queima a um nível de tensão de 300 volts durante 3 horas a 750 °C; o nível C indica a ausência de avaria após queima a um nível de tensão de 300 volts durante 3 horas a 950 °C;Nível S indica que não há avaria após queima a um nível de tensão de 300 volts durante 3 minutos a 950 °C.

Ensaio de combustão por pulverização de água: dividido em níveis de W, indicando que não ocorre avaria após aplicação de uma tensão de 300 volts para queimar durante 15 minutos e depois pulverização de água para queimar durante 15 minutos.

Ensaio de combustão por vibração de impacto: dividido em nível X 650 °C/15min, nível Y 750 °C/15min e nível Z 950 °C/15min.O nível X representa a vibração de impacto mecânico sem avaria durante 15 minutos a cada 30 segundos, quando se aplica uma tensão de 300 volts enquanto se queima a 650 °C.O nível Y indica a aplicação de uma tensão de 300 volts a 750 °C durante a queima e vibrações de choque mecânico a cada 30 segundos durante 15 minutos sem avaria;Nível Z refere-se a uma vibração de choque mecânico a cada 30 segundos durante 15 minutos sem avaria quando se aplica uma tensão de 300 volts a 950 °C durante a queimaO modelo de nível mais elevado exigido pela BS6387 é o CWZ.

2Teste de resistência à água e ao fogo: sistema de suporte de cabo, dispositivo de detecção contínua, fonte de calor

1Sistema de suporte do cabo: o cabo está ligado a um suporte metálico composto por duas placas rígidas de 25 mm de largura, que são fixadas com pinças metálicas com um espaçamento de 200 mm.O cabo está ligado ao suporte, tal como mostrado na figura 3, e todas as estruturas metálicas estão em terra.

2Dispositivo de detecção contínua: durante o ensaio, permitir que a corrente passe por todos os núcleos do cabo, três transformadores monofásicos,e possuem capacidade suficiente para manter a corrente de fuga máxima admissível de 3A na tensão de ensaioConecte uma lâmpada a cada fio central na outra extremidade do cabo e carregue uma corrente próxima de 0,25A na tensão nominal do cabo.

3Fonte de calor:

1. Calor: um queimador em forma de tira com um comprimento de 400 mm pode queimar amostras de cabos de até 400 mm. O conjunto do queimador pode ser ajustado para fornecer uma chama brilhante com uma temperatura de 650 °C ± 40 °C,
2. Medição da temperatura: um termômetro blindado de 2 mm de diâmetro é colocado na superfície inferior do cabo
3. Temperatura da chama de ensaio: 650°C±40°C

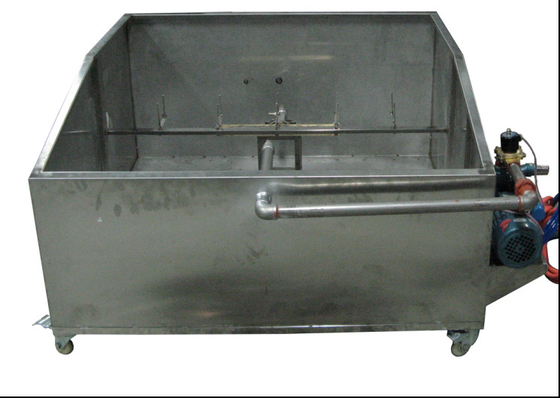

4. Spray de água: instalar um bico, tal como mostrado na figura 4, no suporte de ensaio, tal como mostrado nas figuras 4 e 5, no centro do queimador.30 litros por metro quadrado de água perto da amostra com uma pressão de água de 250 KPa a 350 KPaEsta taxa deve ser medida com uma bandeja de recolha, que tem profundidade suficiente para ter o seu eixo longo paralelo ao eixo do cabo e colocado no centro.Esta bandeja tem aproximadamente 100 mm de largura e 400 mm de comprimento.
5. Amostra: São colhidas amostras de mais de 1500 mm dos produtos acabados e submetidas a ensaios de flexão à temperatura ambiente.Os fios em ambas as extremidades do cabo devem ser tratados adequadamente de acordo com as conexões elétricas e as recomendações do fabricante.
6. Voltagem de ensaio: 200-1000V, regulavel

3Vibração mecânica e resistência ao fogo: incluindo as seguintes partes do dispositivo de ensaio, fixando os componentes nas posições correspondentes do quadro em ranhuras.

O cabo é fixado numa parede vertical e numa chapa de aço utilizando materiais resistentes ao calor e não combustíveis;O transformador conecta o fusível à lâmpada para indicar que o circuito é contínuoDispositivo de vibração; fonte de calor.

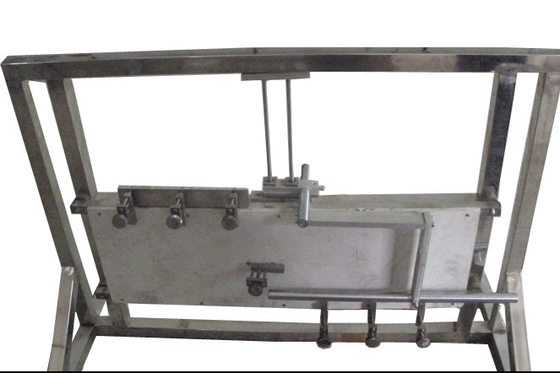

1- Parede e sua instalação: a parede é constituída por materiais resistentes ao calor e retardadores de chama e fixada em duas vigas horizontais de aço,um na parte superior do tabuleiro e o outro na parte inferior do tabuleiroEsta placa tem aproximadamente 900 mm de comprimento, 300 mm de largura e 9 mm de espessura, e o peso total da parede (ou seja, placa com estrutura de suporte) é de 10 ± 2 kg.Cada viga de aço é um tubo de aço quadrado com um comprimento de aproximadamente 1m e 25mmSe for necessário material de enchimento, este deve ser colocado no interior da viga de aço. A viga de aço superior deve ser fixada na chapa de modo a que a sua superfície superior esteja ao mesmo nível da borda superior da chapa.Cada viga de aço e laje tem um buraco horizontal na borda externa, e a sua posição precisa é determinada pelos requisitos específicos da almofada de suporte e do quadro de suporte.com um diâmetro de aproximadamente 32 mm e uma espessura de 20 mm.

2Dispositivo de detecção contínua: durante o ensaio, permitir que a corrente passe por todos os núcleos do cabo, três transformadores monofásicos,e possuem capacidade suficiente para manter a corrente de fuga máxima admissível de 3A na tensão de ensaioConecte uma lâmpada a cada fio central na outra extremidade do cabo e carregue uma corrente próxima de 0,25A na tensão nominal do cabo.

3.Fonte de calor:

Calor: um queimador em forma de tira com um comprimento de 400 mm pode queimar amostras de cabos até 400 mm. O conjunto do queimador pode ser ajustado para fornecer uma chama brilhante com uma temperatura de 650 ± 40 ° C,

Medição da temperatura: termômetro blindado de 2 mm de diâmetro, com uma secção do termômetro que passa através da parede a 8 mm a 10 mm da parede.A temperatura é medida pelo seguinte procedimento:: numa extremidade da haste de aço de baixo teor de carbono, está ligado um termómetro com um diâmetro de 3 mm ± 5% e um comprimento de 300 mm, de modo a poder medir a temperatura da haste.Agarre o bastão e aproximar-se da chama para manter uma distância de 40 mm a 50 mm da chamaQuando a temperatura da chama é de 950 °C, a temperatura da haste de aço pode atingir 400 °C em 10 a 20 s. Quando a temperatura da chama é de 650 °C, a temperatura da haste de aço pode atingir 400 °C em 10 a 20 s.a temperatura da haste pode atingir 400 ° C em 20s a 40s

4Temperatura e tempo da chama de ensaio: a temperatura de ensaio deve ser seleccionada a partir do quadro seguinte:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4Dispositivo de vibração: O dispositivo de vibração consiste numa haste de aço de baixo teor de carbono (diâmetro 25 mm ± 5%, comprimento 600 mm ± 5%).A secção longitudinal da haste é paralela à parede e 200 mm superior ao topo da paredeUm eixo divide-o em duas partes, de 200 mm e 400 mm, com a parte mais longa voltada para a parede.

5. Amostra: A amostra é uma secção de cabo com um comprimento não inferior a 1200 mm, com 100 mm de bainha e cobertura removidos de cada extremidade.Os fios em ambas as extremidades do cabo devem ser devidamente preparados de acordo com as conexões elétricas e as recomendações do fabricanteO cabo precisa ser dobrado em duas secções que são aproximadamente iguais em comprimento e paralelas a partir do meio.onde D representa o diâmetro exterior do caboFormar o cabo em forma de Z, com uma distância horizontal de 13D entre as extremidades fixas.

6O cabo deve ser fixado à parede com pinças de cobre, e a instalação de cabos especiais deve ser feita pelo fabricante.A pinça precisa ser fixada nas duas partes curvas do cabo, sendo a parte central da curva vertical: na parte onde o cabo se torna horizontal, a distância entre as pinças adjacentes é igual, cerca de 150 mm a 200 mm.
